openSAFETY，是世界上第一個100%開源的安全協議，首創開源、獨立于總線的安全標準，適用于任何工業以太網方案。它不僅在法律層面上是開放的，在技術層面上也是。由于該協議獨立于總線，openSAFETY可以應用于任何現場總線和工業以太網的方案中，甚至用于特殊定制的協議方案中。

一、適用于所有現場總線
        由ESPG引入的openSAFETY，是世界上第一個100%開源的安全協議。它不僅在法律層面上是開放的，在技術層面上也是。由于該協議獨立于總線，openSAFETY可以應用于任何現場總線和工業以太網的方案中，甚至用于特殊定制的協議方案中。
        ?亮點

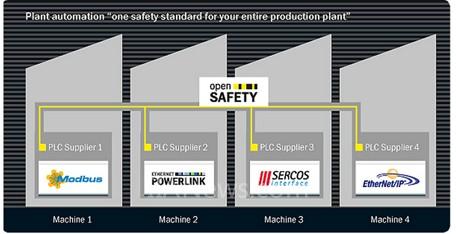

        openSAFETY是第一個開源、獨立于總線的安全標準，適用于所有工業以太網方案。
        對于在任何數據傳輸協議上openSAFETY的實施，EPSG都將提供積極支持，同時也提供認證和一致性測試。
        該經過TüV認證的協議棧確保了對該技術的投資是絕對安全的。
            ?一個統一標準，適用于所有現場總線
            ?從站間直通信（cross communication）使生產力最大化
            ?研發、維護時間進一步減少
            ?自動的安全參數化
            ?完全符合機器的安全模塊化思想
            ?完整的開源解決方案
            ?最穩健的IEC 61508 SIL3通信方案
            ?無風險，TüV認證的一致性測驗
            ?完全適用背板總線
        ?傳輸層和應用層
        標準OSI模型是當今應用最普遍的數據傳輸協議的模型，它是層級式結構的，有7層。根據規則，每層處理相應任務。這里最基礎的、最底層的是物理層和數據鏈路層，也可以將二者一同叫做物理層。它們定義了物理接口的傳輸媒介，也提供發送端和接受端之間是否建立了連接的檢測。以太網僅明確了這兩個底層。
        第三、四層也被叫做傳輸層，負責處理時序、數據傳輸?shù)倪壿嬳樞蛞约皵?shù)據的應用屬性（data attribution to applications）。
        這四層包含的都是面向傳輸?shù)姆?wù)，所做的只是建立應用數據的傳輸媒介。應用數據本身屬于上層。
        上層包括會話層和表示層。這二者經常與應用層合在一組，因為程序都是直接訪問他們?nèi)叩?。會話層管理不同?yīng)用程序之間數據交換的組織方式和同步。比如，如果一個連接被中斷，該層的服務便確保在連接再次建立之后，通信會在斷點處繼續。
        第六層，表示層將去掉不同系統表達方式上的差別，也確保翻譯的語義上的正確性。還有其他諸如數據壓縮、加密的功能。
        最頂層是應用層。沒有嚴格任務或任務范圍上的定義。它為各種應用程序提供OSI模型范疇之外的服務。

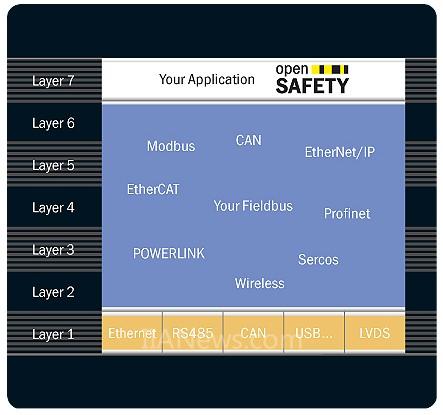

        在OSI模型的啟發之下，下圖表達了openSAFETY只定義了協議棧中的高層、應用向的層。

[DividePage:NextPage]

二、安全的投資
        用戶怎樣受益于openSAFETY的
        “競爭有益于發展”，這幾乎是真理。健康的競爭會刺激持續的產品質量和效率的提高。然而安全向的軟硬件產品的開發是一個特例，因為市場經濟下的制造者都面對該類型產品的高投資風險：相當大的投入，而銷售潛力卻相對較小。所以，自動化領域早就急切需求一個統一、通用的安全協議，也就是一個能夠給制造者為未來安全向產品開發以堅實基礎的安全協議。
        openSAFETY標志著此類標準的首次引入，而且任何人都可以免費使用。

        安全技術是一個特例

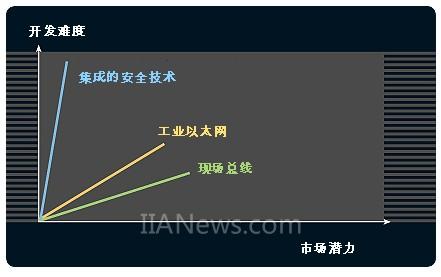

        每當需要設計符合IEC61508的安全敏感產品時，開發和認證的工作量就變的相當大了。因為這包括許多方面的功能性安全，有電氣的、電子的、可編程系統的等。這個領域的投資幾乎十倍于非安全向的現場總線技術。而且，制造者必須擁有將各種標準實踐的經驗，而且在一些特殊方法和過程上必須有專業人員解決。
        現在一方面是苛刻的要求和高昂的成本，另一方面該類產品的市場尚未很大成長，“系統之戰”會嚴重阻礙未來基于總線的安全技術的發展。比如一加生產傳感器的廠商決定生產安全向產品，并且符合各種不同安全協議，他們面對的人力成本和投資風險是十分巨大的。

    openSAFETY的解決方案
        openSAFETY是一個經過實驗驗證和實踐證實的系統。作為非獨有技術，openSAFETY解決了以上的技術難題，并使生產者和用戶實現了雙贏。
應用“黑色通道原理”，openSAFETY可以用于所有現場總線、工業以太網，安全技術的生產者可以專注于一個通用的系統上，并且只需完成一個安全開發就可以用于所有標準現場總線上。這樣一來成本和風險都降低了。
        工廠及操作員也會從中受益。一般他們承擔器械上的安全責任，但他們對于用于其中的通信系統沒有提出過要求。這些通信系統的一切是器械生產商決定的。而openSAFETY可以永久給予機器操作員對于不同控制網絡之間的整體安全解決方案。

        對工廠中操作者有利
        ?對整個生產線、整個工廠都是唯一的一個完整安全標準
         ?適用于所有控制系統生產者
         ?完全符合工廠安全模塊化思想
         ?最小研發和升級時間
        對傳感器生產者有利
         ?只需一次開發
         ?沒有巨大風險
         ?最短上市時間
         ?開源、低成本
         ?有保障的互通性

[DividePage:NextPage]

    2. 投資的安全性
        由于安全向產品的開發面對著高成本和市場相對較小這樣有挑戰性的條件，找到確保長期投資安全的方法，對這一領域里的系統和產品生產商來說，是絕對重要的。
        對投資的保護有很多要素：可用的軟硬件及它們的可靠性，法律依據的安全性，還有最重要的開發成本的范圍和預算。openSAFETY對于產品生產者和終端用戶來說都是一個穩妥的選擇，因為這種解決方案提供了可以直接使用的安全棧，并且經過多年實際應用，有著很高信用。與使用獨有技術的開發不同，這里不需要高額的開發成本，也不需要長期開發以及專家。由于openSAFETY已經是TUV認證、并被IEC 61784-3包括，開發風險也被降到最低。最后，作為用戶，有一個長期且十分健全的法律依據的保障也是相當重要的。而openSAFETY正式在BSD開源許可下開放的。
        使用openSAFETY可以提升4倍速度=16倍生產力

        任務：
        (X) 安全節點1要將數據送至安全節點2.
        解決方案：
        (1) 安全節點1將數據發送到安全節點2.

        任務：
        (X) 安全節點1要將數據送至安全節點2.

        解決方案：
        (1)安全節點1將數據發送到EtherCAT主站
        (2) EtherCAT主站將數據轉發到安全主站
        (3)安全主站將數據發送到EtherCAT主站
        (4) EtherCAT主站將數據轉發到安全節點2

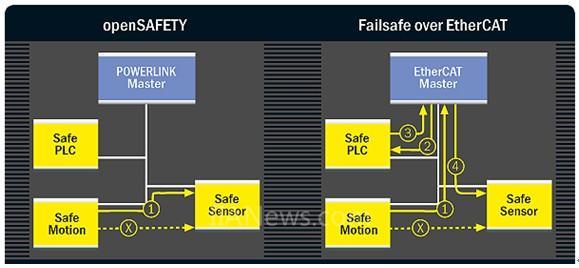

        交叉通信（cross-traffic）提高安全度：左側網絡可以做到對安全節點的從-從直接訪問，而沒有交叉通信功能的右側必須是經過主站和安全主站才能訪問的。信號傳輸時間放大了4倍，急停被延遲。
        3. 交叉通信是如何提升機器安全度的
        openSAFETY只定義了應用層，而實施該安全協議的安全網絡的反應時間、性能取決于所使用的數據傳輸協議。不同數據傳輸協議在可用帶寬、循環周期、一些特殊功能上有所不同（諸如熱插拔、安全網絡上的交叉通信等）。盡管循環周期對反應時間起決定性作用，但是交叉通信是一項會對安全系統的性能起到很大提升作用的功能。
        標準以太網中的一個原生功能就是交叉通信。它使網絡上的節點，不必迂回至主站，直接互相通信成為可能。在安全向的網絡中，交叉通信不僅可使安全控制器不處于網絡中心：災難情況下直接進行交叉通信，它也使響應時間大大縮短。由于軸的急停位移與故障響應時間和負加速的平方正相關，四倍的信號傳輸時間將會導致16倍的急停位移。

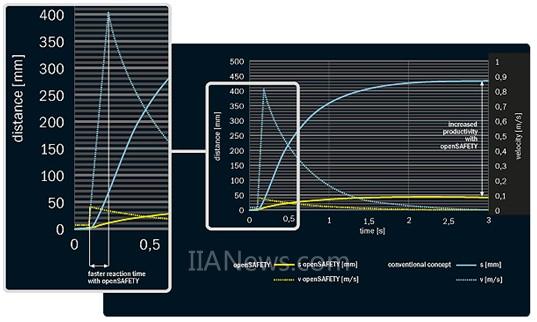

        安全操作停止的故障響應時間：即使響應時間有微量的增加，急停距離可能會有致命的增加。

        對機器生產商的好處
        ?可以自由選擇安全傳感器
        ?更快的響應時間
        ?更少的安全距離
        ?更高的生產力
        ?簡便的開發和診斷
        ?機器指令輕松實施

[DividePage:NextPage]

三、openSAFETY原理
        1. 原理
        OpenSAFETY值得人們注意的是數據傳輸定義以及它提供的高層配置服務、尤其是對安全相關數據的封裝，使之成為靈活的報文格式。實際上，在所有應用中，openSAFETY都使用統一格式的幀，無論是用于負載數據的傳輸，還是用于配置或時間同步信息。幀長度可變且經濟，主要還是取決于要傳輸?shù)臄?shù)據量。網絡上的安全節點自動識別其內容，即不必配置幀類型和幀長度。
        自動的安全參數分配
        openSAFETY的亮點之一就是自動的安全參數分配：該協議可以進行安全應用的詳細配置信息的存儲，例如安全控制器中的光幕。如果一個設備要換下，安全控制器會自動并準確無誤地將存儲的配置信息下載到換上的應用中。即，當用戶換掉下一個安全設備后，用戶無需手動配置新節點。
        故障可靠檢測
        openSAFETY通過校驗和來檢查是否存在不完整的數據傳輸，以及對于數據傳輸率的常監視。因為循環時間是非常短的，錯誤幾乎沒有任何延遲便可檢測到。由于所有數據通信的一場都能被識別，甚至非安全網絡無法兼容安全向功能。
        下圖指出可能會發生哪些錯誤，并解釋openSAFETY使用的用以便是和防止故障的機制。

        該表列出錯誤已知傳輸錯誤和openSAFETY可用的故障識別機制。

        2. 故障原因
        數據傳輸錯誤中的很大比例是網關轉發時出的錯。假若兩個網絡之間有兩個網關，傳輸了相同的數據，那么數據重復便可能發生。另一方面，如果網關沒有轉發數據，或者轉發到其他網絡上，那么數據包就丟失了。如果數據包可以根據長度需要，以一個部分包序列傳輸，那么因路徑不同、網關各式各樣，造成數據包的一些段的順序錯誤和混淆。網關的數據轉發也會因其負載過高而延遲。
        另一個數據出錯源頭是電磁干擾。它可能導致數據位翻轉，甚至破壞真?zhèn)€信息段。再者，在傳輸標準數據和安全數據的網絡上，還會出現“數據偽裝”（masquerades），即因錯序和混淆導致標準信息被錯當成安全信息。這會造成嚴重故障。
        3. 錯誤辨識和防止
        OpenSAFETY的一項關鍵機制是時間戳，它可以防止數據重復、混淆和延遲。每個數據包都被標記以當前時間，使接收端可以避免讀重數據，并判斷時序和延遲。
        OpenSAFETY不依靠分布時鐘，而是通過一個特殊方法為所有節點進行同步。同時采用時間監視方式防止因數據丟失或過長延遲導致的錯誤，即實時、連續地監視節點。
        另外，從提示信息中用戶可以知道數據鏈路層的連接狀態。OpenSAFETY使用 “看門狗”這樣一種軟件上的機制。在接收端，標識符可以排除一切混淆：OpenSAFETY幀有一個獨特的8位或16位ID標識，包含地址域信息、報文類型和幀類型的信息。最可靠的辨明原始信息發生變化的方法是通過CRC。它通過一個key為每組數據生產校驗和，連同key本身以位序列的形式加入數據組中。該校驗和本身可以看作數據的一個獨特的編碼。通過位序列和key，接收端可以計算出原始數據組，并與實際接受到的數據比較。如果檢查出任何不同，該條信息就會被忽略。
        4. OpenSAFETY的幀結構

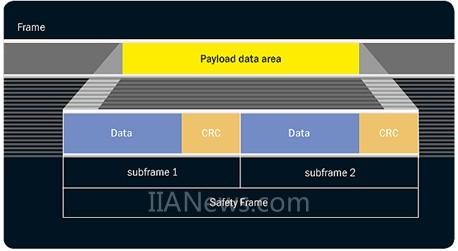

        OpenSAFETY復制要傳輸?shù)膸?，然后將它們?lián)合為1個OpenSAFETY幀。因此，OpenSAFETY幀包含兩個有著相同內容的子幀。
        每個子幀都有一個獨立的校驗和作為保障。接收端比較兩個子幀的內容。這樣的兩個子幀中相同數據被改變或破壞的可能性是極低的，并且?guī)L度增加會讓它進一步降低。假使發生最極端的特例，校驗和也會起到糾正作用。OpenSAFETY的這種特殊格式，即兩個相同子幀、每個帶有獨自的校驗和的形式，同樣使“偽裝”也不會出現，排除偽裝的標準信息的可能性。
