在制造企業參考架構中使用了隔離區（DMZ）的概念，它為用戶的自動化系統提供了一個完善的安全解決方案?，F(xiàn)實是為了使工廠正常運行，數據和人員需要在企業和制造區之間流動。隨著這些流動的發生，無意或者有意會攜帶一些病毒、蠕蟲或者其他不良載荷。這些載荷會影響制造系統的正常運行。最糟糕的情況，它們?yōu)楣粽邎?zhí)行一個“回呼”指令，為攻擊者提供瀏覽用戶企業或者制造區的能力。為了降低這種事件發生的可能性，用戶首先要明白這樣的事件為什么會發生。

為什么要用補丁?

        為什么要關心在制造區中的計算機使用補?。恳粋€簡單的原因是：沒有使用緩沖區。在制造企業參考架構中使用了隔離區（DMZ）的概念（見圖1），它為用戶的自動化系統提供了一個完善的安全解決方案?，F(xiàn)實是為了使工廠正常運行，數據和人員需要在企業和制造區之間流動。隨著這些流動的發生，無意或者有意會攜帶一些病毒、蠕蟲或者其他不良載荷。這些載荷會影響制造系統的正常運行。最糟糕的情況，它們?yōu)楣粽邎?zhí)行一個“回呼”指令，為攻擊者提供瀏覽用戶企業或者制造區的能力。

        為了降低這種事件發生的可能性，用戶首先要明白這樣的事件為什么會發生。安裝和配置一個DMZ，提供了一面良好的屏障，可以阻止來自外部的直接攻擊。設計良好的DMZ可以強迫所有的通信都始于或者終于DMZ，這樣做的結果是使攻擊者很難與制造區直接通信。僅有的其他可能是攻擊者使用更多的間接路由。攻擊者要實現這樣的路由是要在企業內（特洛依木馬的情形）獲得一個固定的立足點，或者部署這樣一個點。這使攻擊者能在較少的防護層上獲取企業內部的資源。

        這種立足點的最常見目標就是企業網絡中的計算機?？刂屏诉@樣的計算機可使攻擊者使用已經安裝的工具，或者安裝其他工具，幫助他從這里瀏覽企業。一旦這樣，攻擊者有可能獲取一臺在DMZ中正在通信計算機的資源。通過這個線索，下一步就是控制這臺在DMZ中的計算機，最后，攻擊者獲得對制造區內計算機的控制。

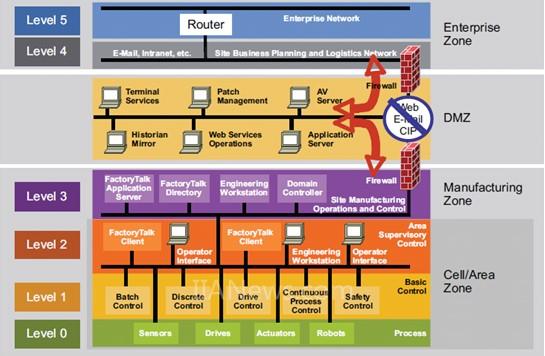

圖1：制造企業架構

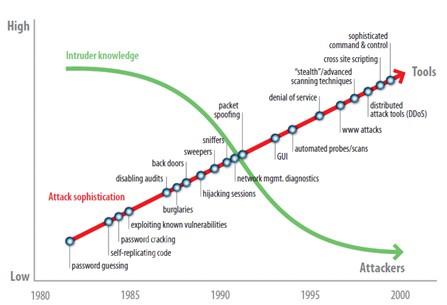

        保持計算機補丁更新，同時對操作系統和應用軟件的安全更新是防止這類攻擊的最佳方法。剛發布的安全漏洞很容易被流行易用的免費工具所利用。見圖2 所示，這些工具已經非常先進，先進到足以能夠完成復雜的攻擊，而入侵者不需要很多的知識和技能。發布漏洞到使用可能性的時間在縮短，結果是實施攻擊人數在不斷增加。

圖2

        在一臺計算機操作系統或者應用軟件中，對發布漏洞的使用是攻擊者在企業內獲得立足點位列第一的方法。

        在這個領域里多項完成的研究表明：幾乎所有成功的攻擊都是利用著名的漏洞，而且是已經存在補丁保護的情況下。比如，用于某個漏洞的補丁已經存在了6個月。一個難忘的例子是在2002年的SQL“監獄”（Slammer）。

[DividePage:NextPage]

    在世界范圍內對企業網絡造成嚴重破壞的“監獄”， 用于這款漏洞的補丁已經在6個月前就發布了。由于這個原因，保持對企業和制造區的計算機，用最新的安全補丁進行更新是一種可以采用的最簡單、最高效和最低廉的安全防御策略。然而，給制造區的計算機打補丁不是沒有風險。這些挑戰包括：
        ? 需要保持在24/7/365的時間里，生產能夠正常連續運行；
        ? 計算機宕機會導致審計記錄的丟失和隨后的產品損失；
        ? 需要對缺乏技能的人員進行補丁管理的培訓；
        ? 宕機與沒有進行測試的補丁相關聯；
        ? 需要測試補丁，但會使應用補丁產生延時。

補丁管理程序

        由于上面的原因（和很多其他因素），給制造區的計算機打補丁需要建立一個用于管理補丁詳細規范和嚴格程序。

        一些研究表明：很多制造過程宕機是由于不良或者丟失補丁管理程序造成的，最后被已有的漏洞鉆了空子。有種概念非?？膳拢褐斡葹?zāi)難更糟。這也就是為什么有人把禁用“自動補丁更新”認為是一種在制造區推薦的“最佳實踐”。多數情況下，如果遵從設計良好的補丁管理程序，宕機就不會發生。

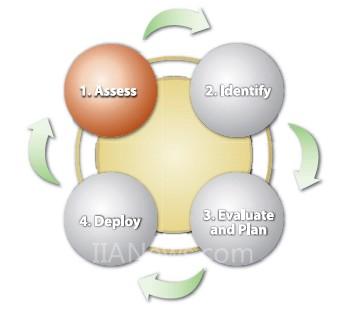

        微軟推薦企業的IT系統采用一種“四步法”模型，用于補丁管理（見圖3）。這些步驟包括：
        1：評估；2：確定；3：評價；4：實施。

圖3

        我們面對的挑戰是要考慮制造區的情況對這個程序進行更改和增強。下面的章節我們將對每個步驟提供一個概述和最佳實踐的推薦，目標是可以把它應用于制造區。

評估
        第一步始于對所有管理的資產進行一個評估，諸如安裝在企業和制造區聯網的計算機。這一步的重點是建立一個計算機資產的總量清單，應用軟件和現在使用的操作系統。微軟已經提供許多極好的工具（）和其他產品幫助用戶順暢地完成這個過程。用戶還需要建立一張非管理資產的清單，諸如獨立運行的計算機，防火墻，路由器和其他基礎設施產品。

[DividePage:NextPage]

    做為設計程序的一部分，為了做出一個設施現存安全狀態基線，用戶需要復審安全策略，并做一次安全評估。這包括復審密碼策略、加密標準、反病毒方案、行政策略和其他等等。

        用戶還需要對這些資產的產品功能進行描述，這樣就可以決定它們是否需要更新，因為還有其他的約束條件：如第三廠家確認、規則遵從、正常運行時間等。這個過程最重要的部分是決定用于安全更新的一個可接受的時間表，使得對生產和其他關鍵設施的影響最小化。另外，用戶需要假定在一次安全更新中會發生不好的事情。這意味著需要有一個所有加載軟件的映像備份，一旦所有關鍵系統崩潰，實施災難恢復預案，返回到任何更新內容之前，使系統快速回到正常的運行狀態。做為一種備選方案，使用高可用性解決方案可以大大減少風險和減輕補丁管理的負擔。使用高可用性方案，當生產系統要打補丁時，可以切換到備份系統，在補丁更新完了之后，再把生產系統切換回正常狀態。

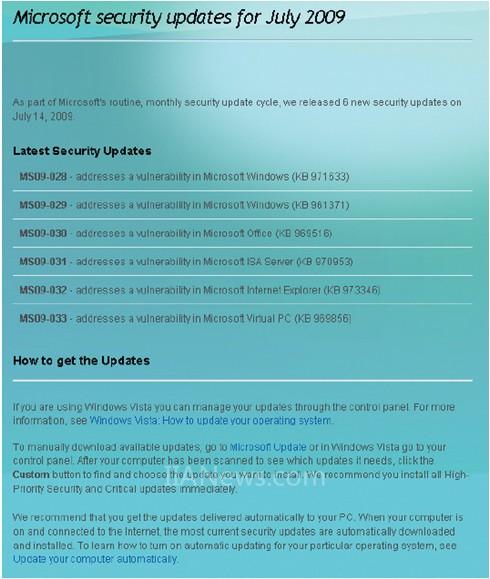

        這一步的下一個部分是決定所有安裝的軟件是否有更新的資源。一個這樣類型的數據來自微軟的安全公告欄。（）見圖4。

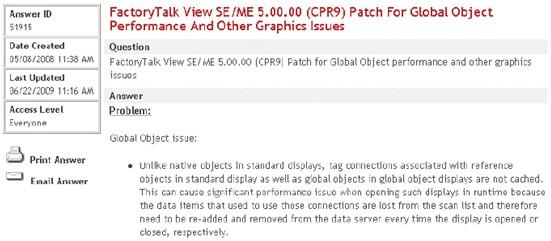

        在知識庫（) 羅克韋爾自動化提供對所有軟件可更新的下載。圖5是一個FactoryTalk View SE? 5.00.0應用軟件更新的例子。

圖5

        這個知識庫文件包括問題、原因、解決方案、安裝說明和針對特定問題的軟件更新代碼。

        第一步的最后部分是確認每個人員有了賦予了角色、責任、工具和執行軟件更新所需要的培訓。

確定
        第二步的重點是確定是否有必要對已經安裝的應用軟件或者操作系統進行更新。多數軟件供應商采用某種類型的更新通知系統。微軟的視窗服務器更新服務（WSUS）和微軟系統中心配置管理器（MSCCM）對確定和通知過程提供幫助。羅克韋爾自動化提供一種使用知識庫（上面已經討論）的電子郵件訂閱服務，告訴你關于特定應用軟件的更新信息。

        這一步的后面部分是決定這些更新是否與生產系統相關。很多時候它們對安全狀態或者系統可靠性僅有一點點或者沒有影響。

評價
        評價步驟是程序中最關鍵、最重要部分。用戶需要評價按照程序更新軟件的決定對于商業的價值。更新帶來的商業收益與實施帶來的風險損失進行比較是非常重要的。商業的收益可以包括降低相關的安全威脅風險、增加的生產率、增加的可靠性、更好的產品質量等。商業的風險可以包括實施成本、宕機時間、系統穩定性、功能的失去等。

        在這步中，用戶還需要決定每項可以更新的緩急等級。在某些情況下，如果認定漏洞相關的風險很低，更新可以在將來某個方便的時候?qū)嵤?。在某些情況下，風險非常高，需要馬上實施更新作業。這個程序可能是非常主觀的，所以要非常謹慎，在考慮所有事實后，與有經驗的人員取得意見一致后再做決定。要記住的是：安全漏洞被馬上利用的情況很少，所以評價和計劃規程是恰當?shù)?。如果用戶已?jīng)實施制造企業架構這是特別正確的。

[DividePage:NextPage]

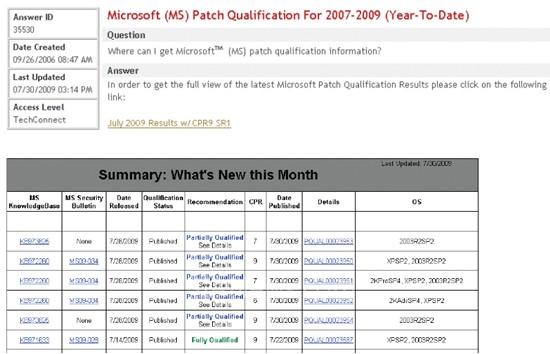

    評價程序的最后部分是測試每個更新補丁，確保不會給計算機的操作和應用軟件帶來負面影響。羅克韋爾自動化在這方面幫助客戶，證明所有微軟的安全更新對于常用的羅克韋爾自動化的應用軟件是合格的。這種資格服務提供一個報告，覆蓋了所有可能影響我們軟件產品的微軟更新。在安全更新發布的7-14天后，這些報告都會貼在知識庫上。圖6是一個報告的例子，表示對微軟2009年7月的更新發布。

圖6

        強烈建議不要把微軟的軟件更新直接用于制造區，而應該等到它們經過羅克韋爾自動化的資格證明。全部合格意味著羅克韋爾自動化已經測試了微軟的軟件更新，在安裝軟件的相關區域?qū)崿F(xiàn)了基本功能。這包括微軟操作系統、微軟辦公室產品、因特網瀏覽器和微軟的SQL服務器的更新資格。

        除了羅克韋爾自動化資格證明，我們推薦所有軟件更新先在非生產環境下進行測試，或者在設施沒有運行時，以確保沒有意外事故或者其他影響。這可以幫助確定在自動化應用軟件和其他安裝的軟件之間，在實施前沒有任何其他交互。

實施
        這步的目標是在制造區的計算機上成功實施合格的軟件更新。這步的第一部分是事先與用戶和行政溝通關于待定的更新，使得每人在安裝時出現意外后果做好準備。它包括一個詳細的時間表和程序，用于實施包括任何生產宕機或者需要的離線時間。

        這步的第二部分是對影響的計算機發送更新軟件。這包括把更新軟件發送到各個計算機（但不安裝它們），然后告知用戶對更新做好準備。有許多自動發送工具，像微軟視窗服務器更新服務（WSUS）和微軟系統中心配置管理器（SCCM），它們可以自動完成發送過程。

        這步的最后部分是更新的安裝和應用。這應該使用人工處理，而不是自動化。自動化更新應用應該在制造資產中禁用。有些更新需要計算機重啟，這有可能產生宕機和生產損失。安裝應該按照時間表的時間進行，使這個時間生產的損失最小化，安裝應該由經過培訓的人員執行，一旦設備和過程失效，他們能盡快處理馬上恢復。這還確保設備在安裝開始前處于安全運行狀態。

結論
        制造和企業網絡的融合已經為訪問制造數據、幫助制造企業做出商業決定提供更大靈活性。制造商采用融合的方案已經占有了競爭的先機。

        然而，網絡融合也暴露了制造資產面臨安全威脅，傳統上這在企業層才能找到。在過去，在制造區使用的計算機不用補丁更新，因為它們與企業和因特網完全隔離。增加的威脅來自這種融合，這意味著現在：比以往任何時候，制造區的計算機需要進行相同等級的安全更新，與用于企業使用的計算機一樣嚴格。
