服務器，存儲與工作站等設備的密度持續增長，對機柜的散熱能力提出了越來越高的要求。IT服務必須做好準備，應對高密度運算時代的來臨。
據權威部門對數據中心能耗所作的統計，在現在運行的數據中心中，電源和制冷占了數據中心絕大部分的輔助用電能耗，尤其是制冷，占了38%左右。（PUE=2）因此，節能降耗也是降低數據中心TCO的關鍵環節。數據中心節能降耗，就必須在供電系統和制冷系統上下功夫。
傳統的機房制冷方案，是采用地板下靜壓箱式的氣流控制方式。使用傳統空調制冷，每個42U的服務器機柜，最大功耗不能超過5KW，否則無法有效對其進行散熱。即便是使用小功率密度的機柜，也不能完全避免由于氣程短路造成的局部熱點問題。精密空調不但為服務器制冷，也為整個機房提供制冷，大大降低了PUE值。
[DividePage:NextPage]
使用貼近熱源的制冷方式，杜絕熱點
LCP以水作為冷媒，大大提高了冷卻能力，由外部水冷機組提供的冷卻水經由管道輸送到LCP內；LCP后部的風扇將服務器產生的熱空氣吸入LCP內，與冷凍水進行熱交換，空氣冷卻后從前部進入服務器機柜用于冷卻設備；水吸收熱量后經由管道循環至水冷機組進行再冷卻。
威圖LCP設備的制冷具有以下特點：
?高效換熱：每一臺LCP設備提供最大高達30KW的熱交換能力。
?氣程可控：在42U的垂直高度上均勻制冷。無制冷盲點，杜絕了機柜的梯度效應。
?定向冷卻：最大限度上將冷量提供給服務器進行制冷，而不是為機房進行散熱。
?精確控制：在垂直高度上進行送回風的監控和控制，能夠得到精確地反饋，并作出相應的調節。避免了溫度擾動。
高效換熱設計，提升系統效率
傳統的液冷系統中，由于冷水機組與空調內機的匹配和設計的原因，系統的冷水供給溫度一般設定在7℃-8℃。而在國外，冷凍水系統的供回水溫度早已提升至22℃/15℃，甚至更高。
提高冷水機組的出水溫度是提升制冷系統整體節能效果的一個有力措施。根據工程經驗和冷水機組廠家提供的數據，在其它參數不變的條件下，隨著出水溫度的提升，制冷量和用電功率都在增加，而制冷量增幅更大，即機組的COP值也在增大。因此，提高機組的出水溫度可有效提升制冷系統的能效。
提高冷凍水溫度的另一個好處是能夠最大限度利用室外冷源進行自然冷卻。冷凍水的供給溫度越高，意味著使用外界空氣來直接冷卻冷水機組的可利用性越大。威圖LCP液冷系統，配合集成自然冷卻盤管的威圖高效能冷水機組使用，在外界氣溫低于20℃時，就能夠獲得節能效果。
威圖LCP是業內成熟的液冷解決方案

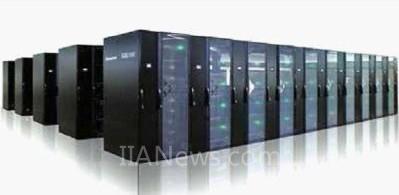

聯想【深騰7000】百萬億次超算，在2009年世界超級計算機運算能力排名中，居于第32位。該大型數據中心被運用于為中科院計算機網絡信息研究中心提供高性能研究和計算服務。該數據中心采用了威圖LCP機柜級高效制冷解決方案，單個機柜散熱量達到20KW以上，同時大大節約了空間的占用并同時消滅了局部熱點問題。
