多晶硅鑄錠爐是多晶硅制造的關鍵設備之一，其工藝流程的穩定性、設備控制的穩定性和先進性直接關系到是否生成出合格的硅錠，而合格的硅錠直接決定著硅片制成的電池的光電轉換效率。比較詳細地介紹了多晶硅鑄錠爐典型的生產工藝、設備組成和控制系統。重點介紹了控制系統的硬件控制結構、軟件流程以及在設計時體現出的獨到的設計理念和創新性。
        多晶硅鑄錠爐是太陽能光伏產業中，最為重要的設備之一。它通過使用化學方法得到的高純度硅熔融，調整成為適合太陽能電池的化學組成，采用定向長晶凝固技術將溶體制成硅錠。這樣，就可切片供太陽能電池使用。
        多晶硅鑄錠爐采用的生長方法主要為熱交換法與布里曼法結合的方式。這種類型的結晶爐，在加熱過程中保溫層和底部的隔熱層閉合嚴密，保證加熱時內部熱量不會大量外泄，保證了加熱的有效性及加熱的均溫j生。開始結晶時，充入保護氣，裝有熔融硅料的坩堝不動，將保溫層緩慢向上移動，坩堝底部的熱量通過保溫層與隔熱層之間的空隙發散出去，通過氣體與爐壁的熱量置換，逐漸降低坩堝底托的溫度。在此過程中，結晶好的晶體逐步離開加熱區，而熔融的硅液仍然處在加熱區內。這樣在結晶過程中液固界面形成比較穩定的溫度梯度，有利于晶體的生長。其特點是液相溫度梯度dT／dX接近常數，生長速度可調。
        通過多晶硅鑄錠法所獲得的多晶硅可直接獲得方形材料，并能制出大型硅錠；電能消耗低，并能用較低純度的硅作投爐料；全自動鑄錠爐生產周期大約50 h可生產200 kg以上的硅錠，晶粒的尺寸達到厘米級；采用該工藝在多晶硅片上做出電池轉換效率超過14％ 。
        多晶硅鑄錠爐融合了當今先進的工藝技術、控制技術、設備設計及制造技術，使它不僅具有完善的性能，而且具有穩定性好、可靠性高，適合長時間、大批量太陽能級多晶硅的生產。
1 多晶硅鑄錠爐的主要工藝特點
        為了保證產品的性能及一致性，并適應大批量太陽能級多晶硅的生產。根據以上的多晶硅鑄錠爐定向生長凝固技術原理，并結合我國當前實際需要，我們特別制定了以下的工藝流程。

        多晶硅主要工藝參數如下。
        第一步：預熱
        (1)預熱真空度：大約1．05 mPa；(2)預熱溫度：室溫一1 200 oC；(3)預熱時間：大約15 h；(4)預熱保溫要求：完全保溫。
        第二步：熔化
        (1)熔化真空度：大約44．1 Pa；(2)熔化溫度：1 200℃ ～1 550℃ ；(3)熔化時間：大約5 h；(4)熔化保溫要求：完全保溫；(5)開始充保護氣。
        第三步：長晶
        (1)長晶真空度：大約44．1 Pa；(2)長晶溫度：1 440℃ ～1 400 oE；(3)長晶時間：大約10 h；(4)長晶保溫要求：緩慢取消保溫；(5)連續充保護氣。
        第四步：退火
        (1)退火真空度：大約44．1 Pa；(2)退火溫度：i 400℃ ～1 000 oC；(3)退火時間：大約8．5 h；(4)退火保溫要求：完全保溫；(5)連續充保護氣。
        第五步：冷卻
        (1)冷卻真空度：大約52．5 Pa；(2)冷卻溫度：1 000℃ ～400~C；(3)冷卻時問：大約6 h；(4)冷卻保溫要求：完全保溫；(5)連續充保護。
2 多晶硅鑄錠爐設備組成
        為了完成上述連續的工藝過程，全自動多晶硅鑄錠爐設計由下面幾大部分組成，它們分別為抽真空系統、加熱系統、測溫系統、保溫層升降系統、壓力控制系統及其它輔助系統。
        2．1 抽真空系統
        抽真空系統是保持硅錠在真空下，進行一系列處理，要求在不同的狀態下，保持爐內真空壓力控制在一定范圍內。這就要求真空系統既有抽真空設備，同時還有很靈敏的壓力檢測控制裝置。保證硅錠在生長過程中，處于良好的氣氛中。抽真空系統由機械泵和羅茨泵、比例閥旁路抽氣系統組成。

[DividePage:NextPage]

    2．2 加熱系統
        加熱系統是保持工藝要求的關鍵，采用發熱體加熱，由中央控制器控制發熱體，并可保證恒定溫場內溫度可按設定值變化；同時控制溫度在一精度范圍內。完成硅錠在長晶過程中對溫度的精確要求。
        2．3 測溫系統
        測溫系統是檢測爐內硅錠在長晶過程中溫度的變化，給硅錠長晶狀況實時分析判斷系統提供數據，以便使長晶狀況實時分析判斷系統隨時調整長晶參數，使這一過程處于良好狀態。
        2．4 保溫層升降系統
        保溫層升降機構是保證硅錠在長晶過程中，保持良好的長晶速度，它是通過精密機械升降系統，并配備精確的位置、速度控制系統來實現。保證硅錠晶核形成的優良性，保證光電轉化的高效性。
        2．5 壓力控制系統
        壓力控制系統主要保證爐內硅錠在生長過程中，在一特定時問段內，壓力根據工藝要求保持在一壓力下。它由長晶狀況實時分析判斷系統來控制。
        2．6 其它輔助系統
        (1)熔化及長晶結束自動判斷系統：通過i貝0量裝置檢測硅料狀態，自動判斷硅料的狀態，為控制系統提供數據，實時判斷控制長晶。
        (2)系統故障診斷及報警系統：為了保證系統長時間可靠運行，系統提供了系統故障自診斷功能，采用人機對話方式，幫助使用者發現故障，及時排除故障，為設備安全可靠的運行提供了安全保障。

3 多晶硅鑄錠爐控制系統硬件結構組成
        為了實現設備的幾大系統功能，必須有強大的計算機控制系統來完成，以往簡單的控制系統已難當此任。本控制系統采用分布式現場總線技術，它由中央控制器、現場控制器、現場控制器的控制單元、執行機構組成。該系統不僅通訊可以冗余，控制器也可以冗余，故障率幾乎為零。中央控制器與現場控制器之間通過工業以太網聯接起來。由控制臺發布指令，中央控制器接受指令，通過網絡系統下達到現場控制器，現場控制器根據實際情況分析判斷，給執行機構下達動作命令。

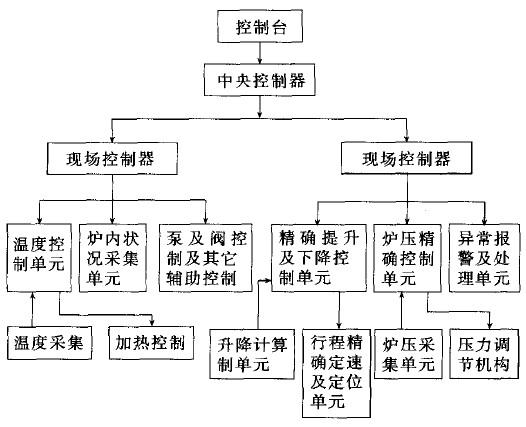

        它的硬件控制組成如圖1所示。

        在此系統中，為了將來實現工廠自動化管理，控制臺可作為服務器，為工廠自動化管理提供科學管理、科學決策提供了信息共享的平臺。
4 多晶硅鑄錠爐控制系統軟件控制流程
        強大的硬件系統，必須有相應的控制軟件提供強有力的控制算法，合理的控制程序作為保障，才能使控制的參數得到優化，達到控制的精度，并提供設備故障的自診斷，為設備的可靠、安全運行提供保障。
        4．1 工藝配方編輯系統
        提供設備工藝配方編輯的環境，使用戶方便地對工藝配方進行編輯輸入、修改。提供智能化的工藝配方合理性檢查，排除工藝配方中錯誤以及不合理的地方。

[DividePage:NextPage]

        4．2 長晶狀況實時分析判斷系統
        在鑄錠爐的工藝運行過程中，可分為預熱流程、熔化流程、長晶流程、退火程和冷卻流程等幾個主要流程。在這幾個流程運行過程中，長晶狀況實時分析判斷系統要實時分析判斷各個長晶參數，以便隨時對它們作出調整，以最合適的運行參數進行控制。
        長晶狀況實時分析判斷系統是設備控制的核心部分，對它的合理規劃和合理設計，充分體現設備的創新性，具有完全的自主的知識產權。在預熱階段，對坩堝中硅料進行緩慢的加熱，并排除爐內的氣體，使空氣中的有害氣體成分對硅料不會產生影響。
        在熔化階段，加熱溫度超過硅料融化溫度，使硅料充分融化為液態，為下一步凝固長晶做好準備。這期間長晶狀況實時分析判斷系統，通過傳感器隨時對爐內硅料融化情況作出分析判斷，通過人機對話平臺，隨時作出提示。

    在長晶階段，長晶狀況實時分析判斷系統，使處于恒溫場中的熔融硅料通過保溫層的提升系統，坩堝中的熔融硅料自下向上，緩慢地進入冷場中，完成凝固長晶。由于保溫層的提升速度可自由控制，因此長晶速度就可控制，這樣就可生長出高品質的硅錠。這期間長晶狀況實時分析判斷系統，通過傳感器隨時對爐內硅料生長情況作出分析判斷，通過人機對話平臺，隨時作出提示。
        在退火階段，長晶狀況實時分析判斷系統對恒溫場中的溫度作調整，防止由于降溫過快對已長晶完成的硅錠造成不良影響。
在冷卻階段，硅錠自然降溫，為出爐做好準備。

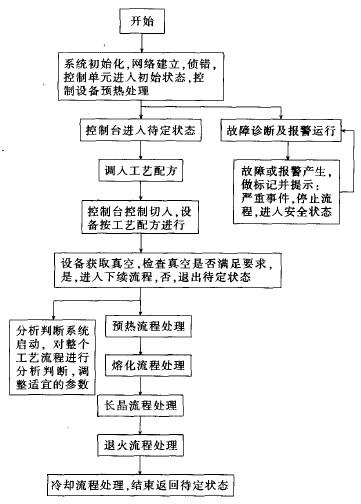

        軟件控制流程圖如圖2所示。

圖2 軟件控制流程圖

5 結論
        多晶硅鑄錠爐是我所2006年國家863科研攻關項目。于2006年立項經過兩年艱苦攻關，在借鑒國外先進技術的基礎上，結合本國國情，2008年完
成工藝實驗，取得了良好的控制效果。并已基本定型。DDL一240多晶硅鑄錠爐的工藝流程及控制系統屬我所自主研發，并取得了非常好的控制效果，完全達到國外同類技術的水平。在某些控制技術方面甚至超過國外同類設備。
