1 引言

　　simatic wincc是性能全面技術先進的西門子視窗控制中心。系統開放的hmi/scada軟件和實時數據庫是scada系統的核心技術。wincc5.1版本采用sysbase7.0進行數據的歸檔，支持sql結構化語言查詢，wincc6.0版本采用sql2000進行數據的歸檔。歸檔數據用來存儲獲取的生產過程的設備狀態信息、人員操作指令、與其它系統的通訊數據。s7-plcsim simulating modules由西門子公司推出，可以替代西門子硬件的仿真軟件，控制程序無須plc硬件支持，可以直接調用仿真軟件運行模擬硬件plc運行，適用于單cpu系統，除網絡通訊、電源故障ob、fm功能之外，s7在線系統功能都可模擬實現。

2高速數據歸檔

　　系統響應的實時性決定了數據歸檔系統必須運行速度快，循環周期短。因?yàn)楦鞣N運行參數刷新變化快，速度為毫秒級，參數的變化不易被人為在線觀察和辨別，同時由于時間的不可逆性，特定時間的系統運行情況不可以在線重復觀察，系統的復雜性也決定了同一時間不可能觀察到所有的參數。wincc實時歸檔數據庫與s7-plcsim聯合應用可實現對生產過程的運行再現，監控當時的設備狀態與系統運行參數。wincc5.1最高刷新速度為250毫秒，普通歸檔記錄為500毫秒，為了保證實時數據的精確記錄，可以應用s7“高速數據采集“功能，其數據采集理論上可以達到1毫秒1次的采集記錄精度。

　　2.1s7-plcsim對工藝運行系統過程的模擬

　?。?）可控性：仿真可以對系統循環運行周期加以控制，加大系統循環時間降低數據刷新頻率，各運行參數刷新間隔擴大，使其能夠被人為準確識別、判斷。

　?。?）可逆性：可對過去的時間段內程序運行情況、參數變數進行反復觀察，時間點和時間段具有可選性。

　　2.2采用visual basic作為設計語言

　　采用visual basic作為設計語言，使用vb提供的ado控件與wincc歸檔數據庫建立連接。

　　（1）wincc5.1中以sybase7.0格式歸檔的數據，使用ado/odbc訪問，連接wincc數據庫字符串：“msdasql.1;persist securityinfo=false;userid=用戶名;datasource=歸檔數據庫名稱;mode=read”；msdasql.1為提供數據庫連接的程序，persist securityinfo=false表示連接上數據庫后不需要保留登陸密碼。讀取指定數據值記錄使用sql語句即可：select *from 表名 where字段查詢條件。表名：pde#hqz#gas_pre組成方式如下pde：固有pde、歸檔名稱hqz、變量名gas_pre，表結構：有三個字段：t，v， f ，t-時間、v-變量值、f-標志。用sql語言上面sql語句返回結果為記錄形式，提取記錄中所需要字段的數值。

　?。?）以ado/wincc oledb訪問wincc6.0中歸檔的數據，高速采集的數據以壓縮歸檔的方式存儲。連接wincc數據庫字符串：“provid-er=winccoledbprovider.1;catalog=工程運行數據庫名稱;datasource=。\wincc“，查詢過程值歸檔sql語句tag:r，`變量名１`，`起始時間`，`終止時間`where條件。使用ado/microsoft ole

　　db訪問wincc6.0中壓縮歸檔的數據時，由于數據存儲在varbinary數據類型中，使用普通sql語句不能讀出其內容（可以讀取非壓縮歸檔數據），存儲數據被wincc處理后，即使讀出varbinar中數據，也不能被直接使用，只能使用winccoledb驅動，專用的“tag:r“指令。

　　2.3s7prosim1控件

　　s7-plcsim提供了s7prosim1控件，該控件用在visval basic中與s7-plcsim連接、交換數據。s7prosi-m1具有的功能屬性：s7prosim1.a-utoconnec=true，設定s7prosim1與s7-plcsim連接；-anmode=singlescan/continuouss-can，設定s7-plcsim工作方式，程序是否循環運行。s7prosim1具有的功能函數：nputpoint（lbyteindex，lbitindex，vdata）向s7-plcsim傳送輸入映象區位數據，lbyteindex傳入映象區啟始字節位置，lbitindex數據在字節中“位”位置，vdata傳入數據；nputimage（lstartindex， vdata）向s7-plcsim傳送輸入映象區字節、整形、長整形數據，lbyteindex傳入映象區啟始字節位置，vdata為傳入數據。

3windowsapi函數

　　由于s7prosim1控件功能函數只提供了“數字量”數據傳入，部分?jǐn)?shù)據類型、數據地址無法傳送，如：“模擬量”plc內部存儲器數據，浮點、時間數據類型等。由于s7-plcsim是基于windows視窗系統的應用程序，這部分?jǐn)?shù)據的傳送可使用windowsapi函數，借用windows消息通過windows不同進程間交換數據的功能來完成數據的傳送、交換。windows通過消息系統操作各種窗口，消息機理是windows的控制機理。windows中消息有以下兩方面的用途：把消息傳遞給窗口程序，指出一個特定的事件，消息傳遞給一個窗口和控件，請求它執行特定的操作。使用windows消息功能，控制s7-plcsim中數據、地址輸入控件執行特定的操作，來接收讀取到的歸檔數據庫中數據。用到的主要相關api函數及功能如下：

　　hwnd=findwindow（vbnullstring，“s7-plcsim- simview1”）取得s7-plcsim程序進程句柄；取得s7-plcsim接收輸入?yún)^(qū)數據、地址控件句柄；

　　public function enumchildproc（byval hwnd as long， byval lparam as long） aslongdim id as longid=getdlgctrlid（hwnd） ‘讀取s7-plcsim程序進程內控件id

　　if id=213 then‘地址輸入控件id=213，將句柄存入數組

　　m（b）=hwnd

　　b=b+1

　　else

　　if id=214 then‘?dāng)?shù)據輸入控件id=214，將句柄存入數組

　　n（c）=hwnd

　　c=c+1

　　end if

　　enumchildproc=1

　　endfunction

　　把數據地址傳送給s7-plcsim。

　　sendmessage m（i）， wm_sett-

　　ext， 0&，

　　postmessage m（i）， wm_keyd-own， vk_return，0&

　　postmessage m（i）， wm_k-

　　eyup， vk_return， 0&

　　postmessage m（i），wm_ki-

　　llfocus， 0&， 0&

　　把數據值傳送給s7-plcsim

　　sendmessage n（i）， wm_sett-

　　ext，0&，

　　postmessage n（i）， wm_keydo-

　　wn， vk_return，0&

　　postmessage n（i）， wm_keyup， vk_return， 0&

4 仿真程序運行時序

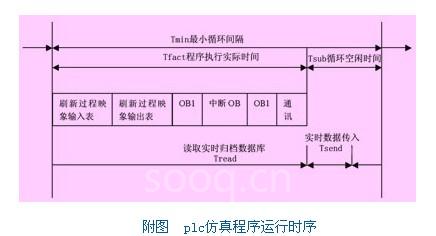

　　plc仿真程序運行時序如附圖所示。如果同一時間點數據發送完成需耗時tsend、讀取耗時tread，plc仿真程序主循環耗時需tfact秒。為了保證同一時間點數據被同步刷新必須滿足以下條件：

　　tmin》tsend+tread

　　tsub》tsend，

　　tmin最大可為6秒（plc適用類型西門子400系列，西門子318），由于定時器的特殊性，其獨立于主程序工作，所以加大主程序循環間隔時要考慮到該段時間對內定時器的影響，可按比例放大定時器的設定時間。plc程序一循環周期執行完畢后s7-plcsim給出程序執行完畢返回指令傳遞給數據接口軟件，該標志用sendmessage（hwnd，wm_gettext，32，buf）讀取;讀取到標志后啟動下一時間點數據傳入。

5結束語

　　設備運行歷史過程的模擬再現，使用戶可以方便的跟蹤觀察設備特定時間的運行狀態，生產參數的變化，準確分析、處理系統運行中各種異常現象，保障生產的可靠運行。
