1 引言

　　在工業企業信息化過程中，隨著關系數據庫應用的局限性不斷被發現，實時數據開始逐步使用。與關系數據庫相比，在工業企業中，生產數據的描述相對簡單，但其點數非常多，導致了實時數據庫和傳統的關系數據庫有不同的側重點。實時數據庫在快速處理大量簡單生產數據，具有很大的優勢。本文的工作建立在已經搭建的基于工業以太網和can總線的中小型現場總線控制系統fcs（fieldbus control system）硬件平臺上，參考了開源內存數據庫fastdb的實現機制，開發環境是vc++ 6.0。

2實時數據的概念和模型

　　實時數據庫系統的功能特性與實時應用的語義緊密相關，必須首先明確其性質與要求，進而確定rtdbs的設計目標、功能、特性、系統模型。這種應用往往有下列特性：數據時效性（最主要的區別）；測點數量多（每秒內要處理大量的數據）；存取速度快；數據存貯量（臨時存儲大量的數據）；數據之間的約束關系簡單。因此面向?qū)崟r應用時候可以將數據庫理論中的部分功能弱化而將部分功能強化。例如，弱化表之間的關系描述；弱化了數據庫理論中的事務處理邏輯等等，舍棄了關系數據庫中的觸發器，存儲過程等高級功能，實時數據庫弱化這些功能，用以實現高效的數據插入和查詢功能。歷史數據庫和實時數據庫系統主要表現在數據和事務的時間特性上。一個實時數據對象可以抽象為一個三元組：d其中data為數據對象標識，分量dv為數據的當前狀態或值;dotp是數據的觀測時標（observation timestamp），devi是數據的外部有效期（external validateinterval），即自dotp算起，dv的有效性的時間長度。具體應用中實時數據結構模型根據具體的設計需求，在這三元組上進行擴展，還包含其他屬性。

3 實時數據庫系統功能和結構圖

　　實時數據庫在系統中處于中樞環節，數據采集、計算、傳輸、顯示和存儲都需要實時數據庫的相應功能來支持。通過i/o采集模塊獲取的現場數據經過程序解析后得到實時數據庫可以識別的位號名和過程值。在寫入實時數據庫的時候會進行量程變換、參數補償、濾波和累積等組態信息進行計算和各種報警處理，然后將采集到的數據寫入實時數據庫對應的i/o點變量中。模擬量輸出和數字量輸出在實時數據庫中經過解析之后，生成傳輸協議指定的格式通過i/o輸出模塊發送到主控卡。以上是數據的大體流程，如果這個過程中數據結構定義不完善，就會大大影響系統的效率，因此定義合理的數據結構使數據分發過程快速地完成是提高系統實時性的主要方法之一。系統中既有現場控制站的i/o數據，也有系統的內部變量，變量類型有整型、布爾型、浮點型，為了方便處理，對所有點進行抽象，提出一個統一的實時數據模型，本文中實時數據對象結構定義如下：

　　class crtrecord {public:char* psztagname; //位號的名稱long tagid;

　　//位號idshort tagtype; //位號類型float pv; //采樣值float pvpre;

　　//上次采樣值time_t lsampletime0; //上次采樣時間time_t lsampletime;

　　//本次采樣時間time_t lvalidateinterval; //數據有效期bool btransrange;

　　//是否量程變換float feuhi; //量程上限float feulo; //量程下限float fpvrawlo;

　　//原始據上限float fpvrawhi; //原始數據下限bool balarming;//是否處于報警狀態bool

　　balarmen; //報警開關float falarmdb; //報警死區bool bhialarmen;

　　//高限報警bool bhhalarmen; //高高限報警bool bllalarmen; //低低限報警bool

　　bloalarmen; //低限報警float fllalarmvalue; //報警值int nllprio;

　　//低低限報警級別float floalarmvalue; //低限報警值int nloprio;

　　//低限報警級別float fhialarmvalue; //高限報警值int nhiprio; //高限報警級別float

　　fhhalarmvalue; //高高限報警值int nhhprio; //高高限報警級別bool baccumulate;

　　//累積開關int ntimecoeff; //時間系數int nunitcoeff; //單位系數bool

　　bfilter; //是否濾波int nfilterconst; //濾波常數bool bsqrt;

　　//是否開方int nsigcutthreshold;

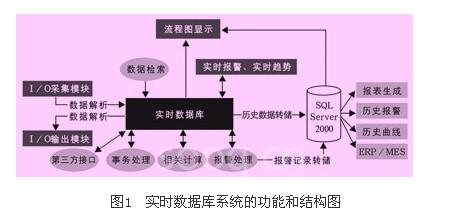

　　//小信號切除閾值}這樣定義的數據結構可以方便的完成各種計算和報警操作，比如進行量程轉換直接就可以使用這個實時數據對象的量程上下限和原始數據上下限字段進行計算，模擬量位號的變化率報警也可以根據本次采樣值和上次采樣值的關系推導出來。監控程序如流程圖顯示、實時趨勢圖、實時報警等要頻繁的從實時數據庫檢索實時數據，因此實時數據庫要支持多線程訪問。這樣就必須處理好并發控制和事務調度，這也是設計實時數據庫的難點。實時數據庫還要提供第三方接口，可以方便和其他的程序進行通訊。圖1是組態軟件實時數據庫相關的功能和結構圖，實時數據庫起到一個核心的作用。

4事務處理和并發控制

　　事務是并發控制的基本單位，保證事務原子性、一致性、隔離性、持久性才能確保數據庫從一種狀態轉移到另一種狀態。隔離性定理表明，只要每個讀寫事務的操作對象與其他寫事務的操作對象能相互隔離，事務就可以完全隔離的并發執行。而且在實時數據庫中事務有定時限制的特性，系統的正確性不僅依賴于邏輯結果，而且依賴于邏輯結果產生的時間，因此必須對并發操作進行合理調度。事務可串行化是實現事務調度的目標，嚴格的兩階段鎖兼顧并發度又可以避免死鎖，因此可以用來實現事務的可串行化。兩階段鎖的封鎖類型有兩種：排他鎖（exclusive locks，簡稱x鎖，又稱為寫鎖）和共享鎖（share locks，簡稱s鎖，又稱為讀鎖）。兩階段鎖是指事務的執行分兩個過程：第一階段是獲得封鎖，在這個階段，事務可以申請任何數據項上的任何類型的鎖，但是不釋放任何鎖，這一階段又稱為擴展階段。第二階段是釋放封鎖，事務釋放他申請的全部封鎖，不再申請任何封鎖，這一階段又稱為收縮階段。封鎖序列如圖2所示。

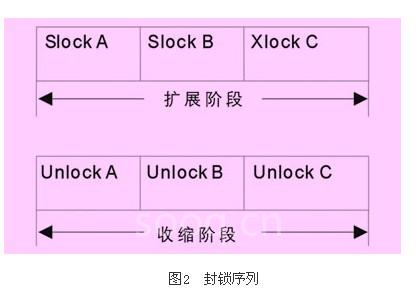

　　圖2 封鎖序列

　　達到最大的事務吞吐量和最短的事務平均響應時間是實時數據庫追求的目標，合理設計鎖粒度可以提高數據庫并發的效率。在實時內存數據庫中，事務獲得鎖的開銷與處理數據的開銷相當，所以鎖開銷對事務運行的速度的影響不可忽視。使用細粒度鎖可以提高并發性，但在沖突較低時，并發能力對吞吐量幾乎沒有影響。如果這時沖突較低，將細粒度鎖換成粗粒度鎖會減少鎖開銷。所以，為了在保證并發度的前提下減少事務加鎖開銷，應該盡量使用粗粒度的鎖，本文就是采用粗粒度鎖，加鎖和解鎖都是數據庫級別。參考fastdb的實現方式，在本程序設計中數據庫的訪問方式有如下三種情形，使用一個共用體來表示：enum dbaccesstype {dbreadonly， dballaccess，dbconcurrentread}。如果某個進程使用dballaccess模式訪問數據庫，如果該進程使用了insert、update、delete等修改數據的操作，其他進程訪問該庫的所有操作（包括select）都會被阻塞，直到該操作提交或回滾。如果使用dbconcurrentupdate模式訪問數據庫，當某個進程對數據進行寫操作，同時另外的進程使用dbreadonly或者dbconcurrentread讀取數據，不會出現阻塞的情況。

5 實時數據庫的接口實現

　　組態軟件的實時數據庫要具有開放的第三方接口，可以提供給其他的程序進行數據的讀寫，例如可以和opc server進行通訊。傳統的數據庫接口比如odbc和ado都是面向關系型數據庫的，對于實時內存數據庫不再適合。dde接口雖然常用于以前產品的數據交換中，但是速度是個問題。因此采用com接口，讓實時數據庫以進程內com服務器（in-process com server）方式對外部提供統一的接口。第三方接口采用api方式和sql語法方式。使用api方式可以獲得更高的存取速度，而使用sql語法需要對sql進行解析，這樣就會影響系統的處理速度，當前只實現了幾種常用的sql語法解析，考慮到終端用戶的需要，故同時提供這兩種接口方式。下面是實時數據庫常用的兩個接口函數原型：stdmethod（setpvfromtagn-ame）（/*in］*/ bstr *pbstrtagname， /*in］*/ short tagtype， /*in］*/float value）; //通過位號名更新實時數據stdmethod（getpvfromtag -name）（/*in］*/bstr *pbstrtagnam -e， /*in］*/ short tagtype， /*out］*/ float*pvalue）; //通過位號名讀取實時數據

6查詢處理算法

　　在組態軟件中，存儲介質是影響實時性的一個重要因素。實時數據庫采用物理內存作為存儲區，在內存中完成對數據的實時操作。這樣主存數據庫就具有了高性能的事務處理能力，因此查詢算法也要針對內存訪問的特點設計。

　　6.1算法選擇

　　磁盤數據庫系統的典型的索引技術是b-tree索引。b-tree主要目的是減少數據文件的索引查找所需要的磁盤i/o的數量。t-tree是針對主存訪問優化的索引技術，是lehman提出的適應于主存數據庫系統的索引結構。t-tree是一種一個節點中包含多個索引條目的平衡二叉樹，t-tree的時間復雜度為對數ο（logn）。散列法比樹訪問機制更快速，平均時間復雜度為常數ο（1）。由于hash表應用起來相對簡單，維護也比較方便，對實時數據庫操作最多的是根據位號名進行的精確查詢、更新，因此散列技術是實時內存數據庫的首選方案。

　　6.2算法設計本文

　　采用帶有沖突鏈的可擴展的hash表，這個表實際上是一個對象指針數組，有一個指針指向沖突鏈，沖突鏈元素構成一個后向鏈表，每一個元素都包含一個指向后一個元素的指針，可以為數值型和字符串型數據創建hash表。為了避免沖突鏈的增長，hash表可以根據當前的存儲狀態自動增長，當前在同時滿足如下兩種情況下會調整hash表的大?。孩俦碇械挠涗洍l數比hash表空間大；②hash表中使用的元素數目（即非空的沖突鏈數目）大于表的2/3。每次hash表都以兩倍的大小增加，確切的說hash表大小是2**n-1（從統計學觀點來看使用奇數或者素數作為hash表的大小可以減少沖突的機會）。使用散列機制關鍵在于選擇合適的hash函數使得數據項均勻散列避免或減少沖突。本文使用一個非常簡單的hash函數h= h*31 + *key++;hash表的索引就是散列碼除以hash表的大小所得的余數。采用此hash函數對組態位號名進行散列，經驗證，散列的均勻度比較理想。

7實時數據和歷史數據的關系

　　實時數據和歷史數據對于組態軟件同等重要，分析他們之間的各自特點才能找到一個好的解決方案。歷史數據量巨大；歷史數據保存的時間長；存儲格式簡單，沒有復雜的關系；以位號名和時間為查詢條件；大量的查詢都是最近時間段的歷史數據；追加多，刪除少，修改少，中間插入少。故采用實時數據庫和歷史數據庫相結合的方法可以發揮各自的優點。本軟件中使用功能完善的關系數據庫sqlserver 2000作為歷史數據庫。sql server2000具有強大的數據管理功能和較高的效率，可以滿足企業上層程序?qū)?shù)據的分析和訪問。比如報表的生成，繪制歷史曲線，數據挖掘等。利用windows多線程機制，創建了一個單獨的線程用于轉儲歷史數據，采用定量轉儲方式，轉儲的條件是當內存中的歷史數據超過程序中設置的最大值。

8結束語

　　實時數據庫是組態軟件的關鍵部分，在內存中實現實時數據庫能滿足組態軟件對實時性的要求。利用兩階段鎖實現并發控制和事務調度，針對內存的特點設計的查詢處理算法，使得數據可以滿足流程圖監控等頻繁的數據檢索。利用實時數據庫簡化了組態軟件中數據管理，增強了系統的穩定性。
