引言

　　異構plc自動化系統集成越來越成為當前困擾plc深度應用的技術瓶頸。從目前的狀況講，基于標準現場總線的方法比較流行，例如在北美地區基本上是采用ab公司的controlnet確定性現場總線，而在西歐基本上是采用siemens公司的profibus現場總線。不過根據目前以太網技術的發展，采用更為完善的應用層協議，甚至“一網到底”應該是未來的發展趨勢。

1 簡介

　　由于不同公司的自動化控制產品各有其應用特點和編程特點，尤其某些公司的plc編程軟件中還內置了很多適合不同應用的專用模塊，甚至有些公司的plc產品開始針對某些行業的應用特點，向?qū)Ｓ每刂破鞣较虬l(fā)展，這些自動化專業的發展趨勢，使得在一個工廠的自動化實現中完全使用一個公司的plc產品幾乎是不可能的，這種異構控制系統的條件下plc產品的可靠通訊越來越成為控制系統成套的關鍵，本文針對目前應用最廣泛的ab-controllogix5000控制器與siemens-s7400控制器的通訊問題進行了探討。

2 解決方案

　　2.1 profibus dp解決方案

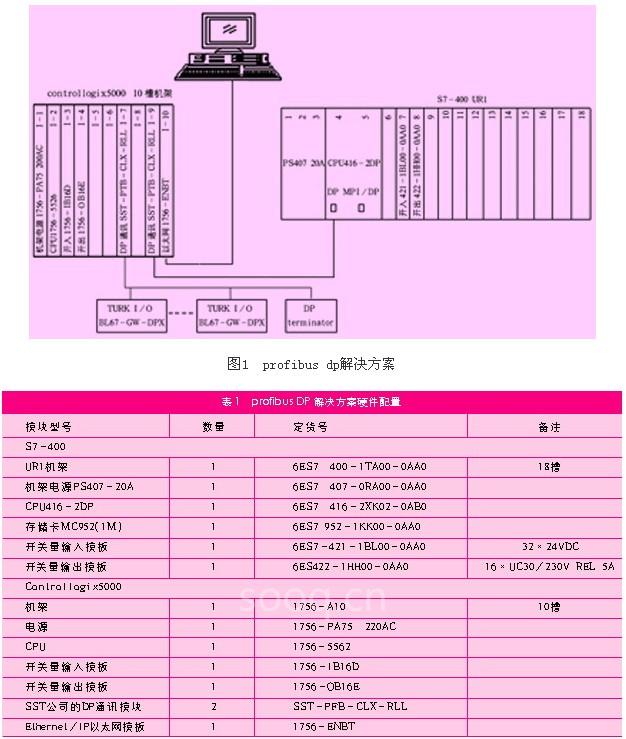

　?。?） profibus dp解決方案原理與配置設計。profibusdp方案的通訊配置圖如圖1所示。圖中controllogix5000通過第三方sst公司的dp通訊模塊sst-pfb-clx-rl做主站，帶turk的bl67系列dp遠程i/o，然后又通過另一塊dp通訊模塊做主站，s7-400plc的cpu416做從站，完成了兩種類型控制器的dp通訊。做主站的dp通訊模塊sst-pfb-clx-r，用sst profibus通訊配置軟件完成dp通訊配置。該方案測試需要的硬件配置如表1所示。

　　圖1 profibus dp解決方案

　?。?） 方案評析。profibus dp現場總線是一種成熟可靠的解決方案。但由于采用雙絞線介質的dp網最大通訊距離只有1000米，且隨著通訊距離的增加通訊速率也要降低，可能會導致通訊周期大于10ms，不能滿足同一區域控制器之間的通訊要求，限制了profibus dp方案的應用范圍，當然可以采用多模光纖介質傳輸dp網信號，但需要增加sinec l2 optical link modules光耦合模塊，網絡設備增加，可靠性降低。

[DividePage:NextPage]

　　2.2 profibus dp網關解決方案

　?。?） profibus

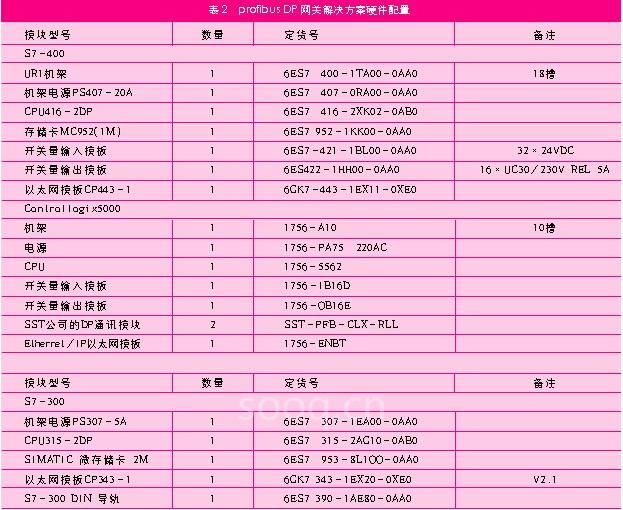

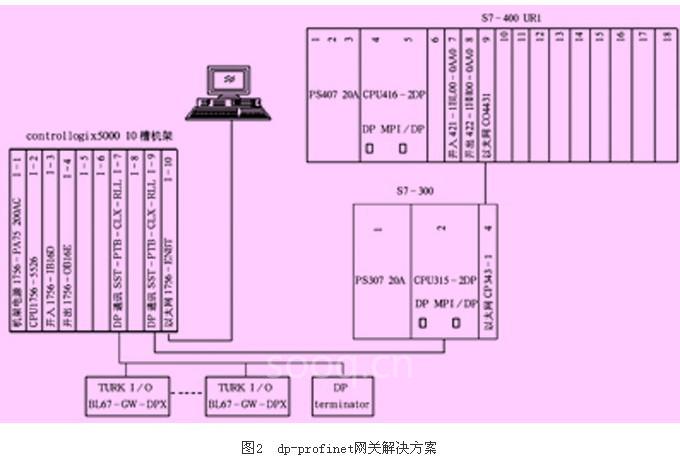

　　dp網關解決方案原理與配置設計。用一個s7-300plc作為dp-profinet通訊轉換用的公共plc，間接實現controllogix5000與s7-400的以太網通訊，如圖2所示。該方案測試需要的硬件配置如表2所示。

　?。?）方案評析。這是一個迂回的方案，以一個較低配置的s7-300為跳板，實現了dp-profinet的網關功能，這樣兩個就近的控制器s7-300和controllogix5000采用成熟的dp通訊，方法與2.1方案相同，同時也解決了dp網通訊距離受限制的問題，而s7-400與s7-300的通訊采用以太網方式，是siemens內部?jī)蓚€(gè)不同控制器之間的以太網通訊，其應用層協議都是profinet，技術當然是成熟的，當然其缺點就是通訊配置太繁瑣，但如果需要一個controllogix5000控制器與多個s7-400控制器通訊，該方案還是值得考慮的。

　　2.3 echochange網關解決方案

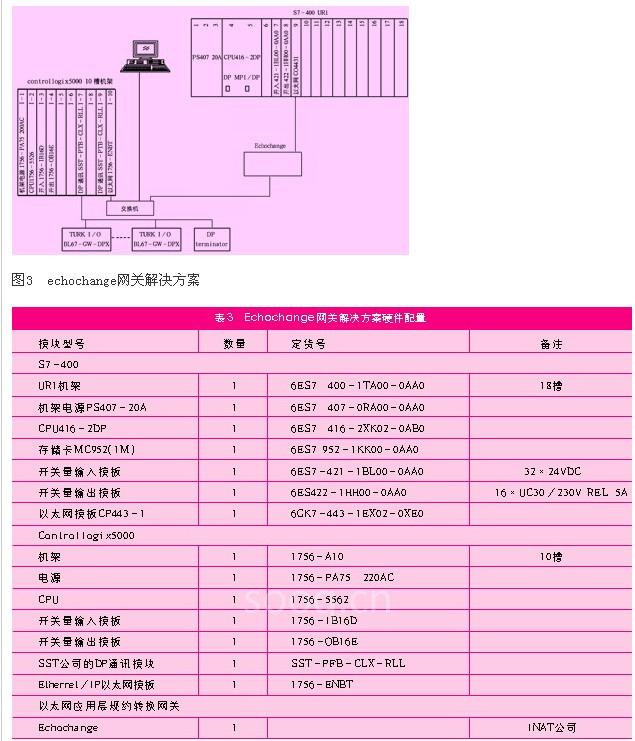

　?。?） echochange網關解決方案原理與配置設計。采用inat gmbh公司生產的“echochange”網關，將ab公司的ethernet/ip以太網與siemens公司的profinet以太網連接，間接實現controllogix5000與s7-400的以太網通訊。該方案的通訊配置圖如圖3所示。該方案測試需要的硬件配置如表3所示。

[DividePage:NextPage]

　?。?） 方案評析。該方案與方案2類似，只不過將網關換成了ethernet/ip到profinet（以前叫industrial ethernet）的echochange，該網關兩邊都采用的是以太網，只是應用層規約不同，該方案以低的硬件和組態成本，實現了兩個已有的以太網網絡之間的簡易連接，但經過該網關進行的數據交換僅限于整數。與2.1方案相比，該方案省去了一個第三方的dp通訊模塊，且echochange網關的成本比用s7-300搭dp-profinet的網關要低，運行的可靠性高，這也是siemens公司推薦的與ab公司plc控制器的以太網連接方案。

　　2.4 嵌入式以太網解決方案

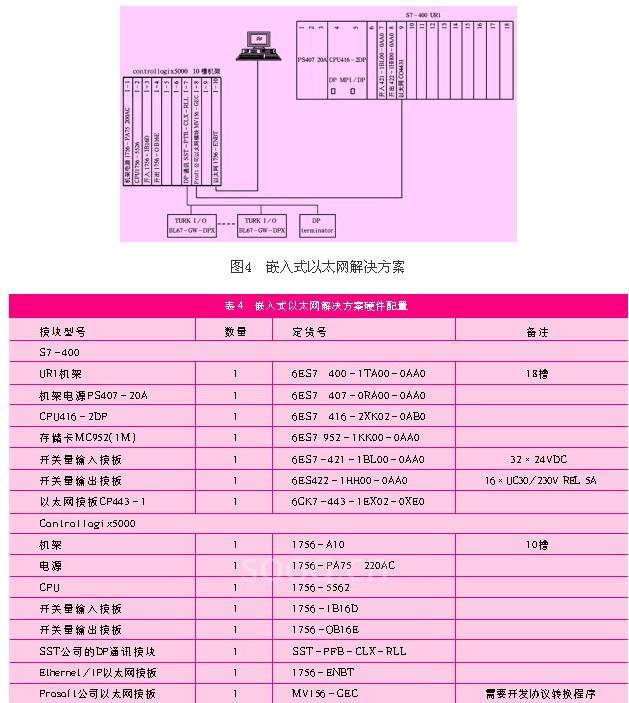

　?。?）嵌入式以太網解決方案原理與配置設計。嵌入式以太網解決方案采用可插在controllogix5000機架內的prosoft公司生產的以太網模板，自主編程后，直接實現controllogix5000與s7-400的以太網通訊。該方案的通訊配置圖如圖4所示。該方案測試需要的硬件配置如表4所示。

　　（2）方案評析。該方案的關鍵是采用了prosoft公司生產的允許用戶二次開發的第三方以太網模塊mvi56-gec，該模塊相當于一個帶有以太網接口的嵌入式系統計算機，由于ab公司controllogix5000的以太網模塊和siemens公司s7系列plc的以太網模塊在tcp傳輸控制層及以下都遵從相同的協議，只是在應用層分別采用了ethernet/ip和profinet規約，因此可以通過socket編程直接使用傳輸層協議來通訊。該方案最經濟可靠，但因涉及到自主開發，不利于推廣，且應用案例較少，不如方案1-3的通訊技術成熟。

[DividePage:NextPage]

　　2.5 dp/dp coupler解決方案

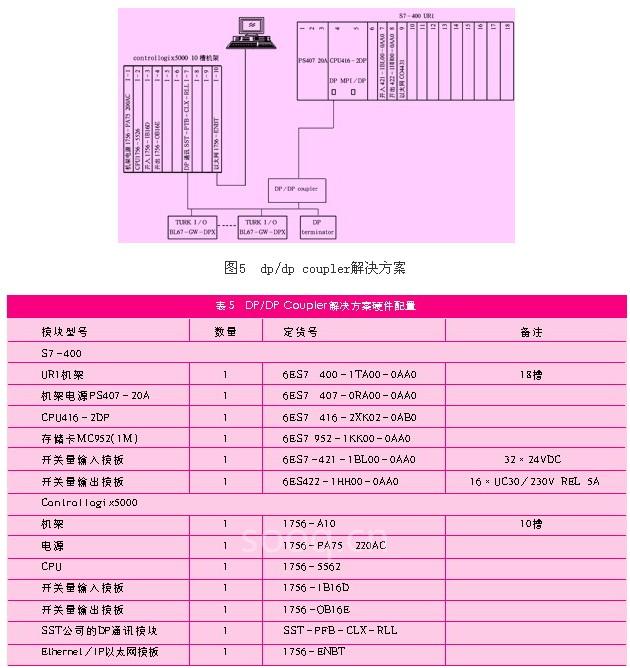

　　（1） dp/dp coupler解決方案原理與配置設計。在已有dp網上掛dp/dp coupler，采用dp網與s7-400的cpu通訊。該方案的通訊配置圖如圖5所示。該方案測試需要的硬件配置如表5所示。

　　（2）方案評析。該方案是一個成本最低的dp網通訊方案，因?yàn)樗恍枰硗庠赾ontrollogix5000的機架中再插入另一塊第三方的dp通訊模塊sst-pfb-clx-rll，而且可以利用controllogix5000遠程i/o已經存在的dp網絡，將dp/dp coupler安裝在合適的遠程i/o柜內，從而減少兩個控制器間進行dp網通訊的距離，這個方案實質上將兩套控制系統已有的dp網絡用dp/dp coupler連接在一起后，再由雙方的cpu經dp/dp coupler通道交換信息，這種通訊方式允許的輸入和輸出數據都只有244個字節。

3 結束語

　　異構plc自動化系統集成越來越成為當前困擾plc深度應用的技術瓶頸。從目前的狀況講，基于標準現場總線的方法比較流行，例如在北美地區基本上是采用ab公司的controlnet確定性現場總線，而在西歐基本上是采用siemens公司的profibus現場總線。不過根據目前以太網技術的發展，采用更為完善的應用層協議，甚至“一網到底”應該是未來的發展趨勢。
