西門子Smart 700 IE、Smart 1000 IE HMI 設備 除了其它要求外，還符合與中國、韓國以及印度市場有關的 EMC 法規的要求。
EMC 兼容的 HMI 設備安裝
要保證無干擾運行，安裝 HMI 設備時必須遵照 EMC 準則，并使用抗干擾電纜。 “無干擾安裝 PLC 說明”也適用于安裝 HMI 設備。
脈沖型干擾
下表給出了與脈沖型干擾有關的模塊的電磁兼容性。 實現電磁兼容性的前提是 HMI 設備滿足電氣安裝的有關技術規范和準則。
|
脈沖型干擾 |
測試方式 |
嚴重等級 |
|
靜電放電 符合 IEC 61000-4-2 |
空氣放電： 8 kV 接觸放電： 6 kV |
3 |
|
短脈沖 （高速瞬變干擾） 符合 IEC 61000-4-4 |
2 kV 電源線 2 kV 信號電纜，> 30 m 1 kV 信號電纜，< 30 m |
3 |
|
高功率浪涌脈沖符合 IEC 61000-4-5，需要外部保護電路（請參考《自動化系統 S7-300，安裝》手冊中的“雷電與過壓保護”一節）。 | ||
|
非對稱耦合 |
2 kV 電源線 具有防護裝置的直流電壓 2 kV 信號/數據電纜，> 30 m， 需要時，加防護裝置 |
3 |
|
對稱耦合 |
1 kV 電源線 具有防護裝置的直流電壓 1 kV 信號電纜，> 30 m，必要時使用防護裝置 |
3 |

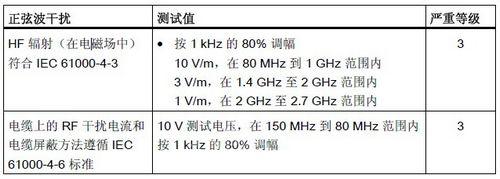

正弦波干擾
下表給出了與正弦波干擾有關的模塊的 EMC 特性。 前提是 HMI 設備滿足電氣安裝的有關技術規范和準則。
無線電干擾發射
下表顯示在 10 m 距離處測得的電磁場發出的有害輻射，該輻射符合 EN 55011，限制值等級 A，組 1。
其它措施
要將 HMI 設備連接到公共電網，必須確保其符合 EN55022 的 B 類限值。
