摘要:
        本文通過對吉林石化化肥廠壓縮機控制系統改造項目中的GE 智能平臺 RX3i冗余控制系統的介紹，向讀者描述GE智能平臺PACSystems RX3i控制系統在壓縮機控制系統中應用及GE智能平臺控制系統平臺90-30控制系統升級到PACSystems RX3i平臺應用的一套完整解決方案。

項目名稱
        吉林石化化肥廠合成氨裝置壓縮機控制系統改造項目，屬于石油化工行業。
應用背景
        吉林石化化肥廠合成氨裝置產生過程中所使用的壓縮機為NuovoPignone生產的壓縮機，壓縮機的控制系統是隨NuovoPignone壓縮機一起進口的?？刂葡到y(tǒng)采用GE智能平臺的90-30控制系統，I/O系統使用的是Field Control 模塊化I/O系統，控制系統通過GENIUS總線和I/O系統相連接。機組的監視-操作界面采用的是GE智能平臺的Cimplicity軟件。機組自投產以來，已經穩定的運行了多年，為企業創造了很多價值。但伴隨著GE智能平臺的Field Control 模塊化I/O系統、90-30控制系統產品的升級、更新?lián)Q代，原有系統的維護成本增加、備品備件難以購買，不能保證控制系統的正常運行，因此用戶迫切的需要對原有的機組控制系統進行升級、改造。
客戶需求
        吉林石化化肥廠合成氨裝置產生過程中所使用的NuovoPignone壓縮機的控制系統，采用的是GE智能平臺的90-30控制系統。該控制系統除了完成壓縮機的本身控制功能外，還要與合成氨裝置主控制系統的橫河DCS系統、WOODWARD的505調速系統及WOODWARD的203超速保護系統進行通訊。為了保證系統的安全、可靠，控制系統采用了冗余配置，但冗余控制程序沒有采用GE 智能平臺的標準程序，而采用的是自己編寫的冗余切換應用程序。此外在處理主、備控制系統與DCS系統、505調速系統、203超速保護系統通訊切換的方式上，原有的系統采用的是中間繼電器常閉-常開觸點轉換的方式來實現的，這種模式在現場應用時不夠可靠，容易出現通訊中斷等問題。
        此次改造，用戶只希望改造機組控制系統的硬件系統，原有的機組監視-操作界面Cimplicity的應用平臺軟件繼續保留，以節省改造費用。但機組監視-操作界面與新控制系統的通訊方式希望取消原串口通訊模式，改為以太網，以適應大量數據通訊的需要。
        此外，由于合成氨裝置位為全廠產生過程的上游，為了不影響全廠的生產活動，此次控制系統升級工程改造只能安排在全廠的檢修時間進行，所以時間很緊迫。
        由于時間的緊迫，客戶不僅僅需要可靠的控制系統產品，更需要易于掌握、集成、擴展、技術先進的控制系統，同時該系統能兼容原有控制系統的程序，而且還要易于以后升級。改造后的控制系統也要易于維護，以降低后期的運行成本。同時客戶也提出了要求，新的機組控制系統要不但要解決好與第三方系統通訊的問題，也要解決好與原有機組監視-操作界面CIMPLICITY的應用平臺軟件通訊的問題，并要求新的通訊網絡應為標準的工業以太網絡。在保證系統功能的前提下，希望平臺提供商能夠提供較為經濟的機組控制系統硬件升級解決方案。
解決方案
        為了滿足客戶的需求，需要一套可靠性高、易于操作、維護方便、性價比高的一套自動化控制系統；同時也需要一套能夠兼容90-30 控制系統程序、易于升級的先進自動化控制系統。結合GE 智能平臺的先進控制器產品的特點，GE 智能平臺沈陽辦事處的技術人員積極同該項目的最終用戶的技術人員交流和溝通，最終給出了一套適合于用戶需求的機組控制系統升級解決方案。
        本壓縮機控制系統升級改造方案如下：

[DividePage:NextPage]

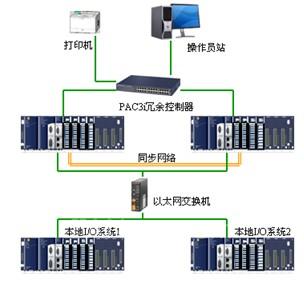

    1、 由GE 智能平臺的PACSystems RX3i的冗余控系統來代替系統原有的90-30控制系統；由GE 智能平臺的PACSystems RX3i系列遠程I/O系統來代替系統原有的Field Control 模塊化I/O系統，控制系統通過標準工業以太網總線和I/O系統相連接。機組的監視-操作界面保留系統原有的GE智能平臺的CIMPLICITY軟件，并將上位機通訊網絡升級為標準工業以太網。升級后的壓縮機控制系統結構圖如圖1所示。

圖1系統結構圖

        2、為了實現主、備控制系統與橫河DCS系統、WOODWARD的505調速系統及WOODWARD的203超速保護系統的通訊，取消了系統原有的90-30系列的PCM串口通訊卡，在PAC3i系列遠程I/O系統上增加IC695CMM004串口通訊模塊，該通訊模塊共有4個RS-232/RS-485通訊端口，可以同時在不同的通訊端口上來實現標準的MODBUS RTU Master/Slave通訊。而且IC695CMM004串口通訊模塊的使用方式也比較方便，不需要編寫初始化程序和通訊程序，只需要在友好的界面中做簡單的組態配置就可以，方便了用戶的使用。

實施結果
        通過與GE 智能平臺的合作，由于控制器產品的可靠性和穩定性，以及硬件產品的易于使用性、好的升級兼容行，縮短了項目升級改造的周期，節約了項目升級改造的實施成本，該項目由系統集成商--沈陽富力科技有限公司已于2012年6月順利完成了升級改造，按時保證了企業的生產運行，提高了工廠運行效益，受到了最終用戶的好評。
