前言
       一個典型的數據采集系統會通過各式各樣的傳感器搜集周圍環境或是各種待測物產生的信號。一般而言，這些信號會隨機地產生，所以數據采集系統必須不斷地進行采樣，才能確保不漏掉任何重要的信號。這就產生了一個問題，內存或是硬盤的容量是有限的，一個數據采集系統不可能無限制地采集并儲存數據。如何從不斷產生的信號中采集出真正有意義的部分，便成為數據采集卡設計時的一個重要考慮。而觸發 (trigger)，便是達到這一目標的重要手段。

何謂“觸發”?
        在進行數據采集時，用戶可以設定某些信號的特定條件，例如一個數字信號的高電平 (logic high) 或低電平 (logic low)，或是一個電壓信號的特定值，一旦滿足這些特定條件，數據采集卡才真正開始采集并將其傳送到系統中，這便是觸發的基本原理。觸發的功能可以用在許多種形式的應用中，像是電力傳輸系統的突波 (pulse) 檢測 (直接設定突波電壓作為觸發條件)、多張數據采集卡的同步操作 (用一個共享的時鐘源產生觸發信號)、結合運動控制的動態系統的定點信號采樣 (機械結構到達定位后發出觸發信號開始進行數據采集) 等等。擅用各種觸發功能可以讓用戶準確地采集有用的數據，大幅提升系統的性能以及量測的精度。

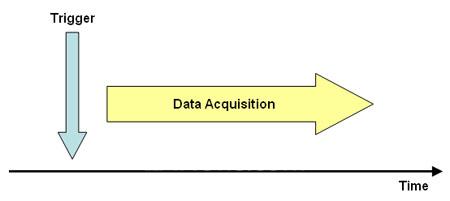

                                                   圖 1 觸發基本示意圖

        接下來我們要介紹當今市場上應用于數據采集卡中的各種觸發技術，以及如何將這些觸發技術運用在您的系統中。

觸發信號類型
        如前所述，觸發的基本原理是給出一個觸發信號，用以“刺激”數據采集卡進行采樣的動作。觸發信號的類型，大致上可以分為以下幾種：
1. 數字量觸發
        通過一個外部輸入的 TTL 信號觸發數據采集卡。用戶通?？梢栽O(shè)定在TTL信號的上升沿 (raising edge) 或下降沿 (falling edge) 進行觸發。數字觸發的動作較為簡單，通常通過 CPLD 中的邏輯門便可以實現，因此大部分的數據采集卡，像是凌華科技的 NuDAQ系列，都提供數字觸發的功能。

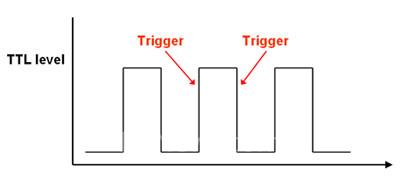

                                                     圖二 數位觸發示意圖

2. 模擬觸發
        另一種觸發方式是給出一個電壓信號并設定某個特定的電壓值，當電壓信號高于或是低于設定值時進行觸發。模擬觸發可以用來偵測連續電壓信號中的瞬間變化，如在電力傳輸系統中，用戶可以指定輸入信號的觸發電壓值，一旦超過該電平便開始進行采樣，藉此可以偵測電力系統中的突波 (pulse)。模擬觸發需要較復雜的電路設計，通常包含額外的 ADC件與比較器電路。因此通常在高端的數據采集卡，像是凌華科技的 DAQ-2000 系列或是 NI 的 E 系列或 M 系列上才會加入模擬觸發的功能。

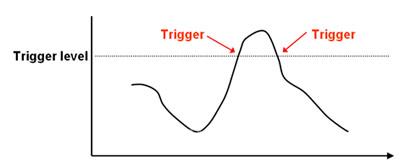

                                               圖三 模擬觸發示意圖

        除了上述以超過或低于電壓值作為模擬觸發條件以外，新一代的數據采集卡提供了更復雜的模擬觸發條件。舉例來說，凌華科技 DAQ-2000 系列數據采集卡可以讓用戶設定兩組觸發電平門限 (High Thresold和 Low Threshold)。依據觸發信號跟觸發電平值的關系，用戶可設定多種的觸發條件，包含 Below-Low (觸發信號低于低位準時觸發)、Above-High (觸發信號高于高位準時觸發)、High-Hysteresis、Low-Hysteresis、Inside-Region 等等。以下我們用 High-Hysteresis 來說明這些先進觸發條件的妙用。

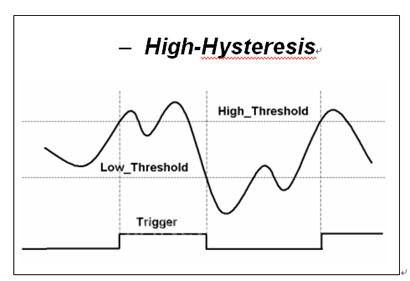

                                        圖四 High-Hysteresis 觸發

        High-Hysteresis 觸發。如圖四所示，當觸發信號超過High_Thresold時，觸發條件被滿足并開始進行采樣的動作。但與傳統電壓位準觸發不同的是，在觸發信號低于Low_Threshold 之前，不會發生其它觸發的動作。這樣的觸發條件有什么作用呢？在現實世界中，觸發信號本身可能也帶有許多的噪聲，而使觸發信號不斷地超過或低于觸發電平，而造成許多非預期的觸發行為。在High-Hysteresis觸發條件中，直到觸發信號低于 Low_Threshold 時才會允許下次觸發的發生，如此一來用戶可以更加精確地控制想要的觸發條件。

觸發信號來源
        不管是模擬或是數字觸發信號，都必須輸入數據采集卡所定義的觸發信號來源才能發揮效用。一般而言，觸發信號來源可以是：
1. 專用的模擬觸發輸入
2. 專用的模擬數字觸發輸入
3. 特定的模擬輸入通道
4. 特定的數字輸入信道

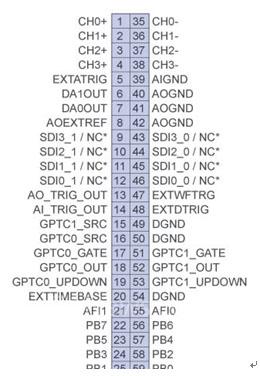

        舉個例子來說明，下圖是凌華 DAQ-2010 的信號定義。腳位 5 為專用的 AI模擬觸發輸入，腳位 48 是專用的 AI 數字觸發輸入，腳位 47 是專用的 AO 數字觸發輸入。另外通道 1到通道 4 都可以作為模擬觸發的輸入。

[DividePage:NextPage]


觸發模式
    當某一個滿足觸發條件的信號進入數據采集卡后，板上的邏輯電路 (FPGA 或 PLD) 便會驅動 ADC 開始進行采樣的工作。最直覺的想法是，一旦有觸發發生，立刻開始采樣。但是由于 FPGA 與 PLD 的進步，我們可以在這些邏輯組件中規劃更多種的觸發模式。以下我們將介紹目前在中高端數據采集卡常見的幾種觸發模式。

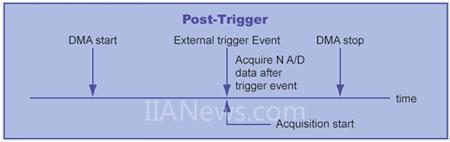

1. Post-trigger


        Post-trigger 是最簡單的觸發模式。當用戶下達開始采集的命令后，F(xiàn)PGA 或 PLD 會啟動 DMA 并等待觸發事件。當觸發發生后立即開始采樣，直到滿足用戶設定的采樣點數或用戶下達停止命令為止。諸如突波檢測、多張數據采集卡的同步都可以使用這種觸發模式。

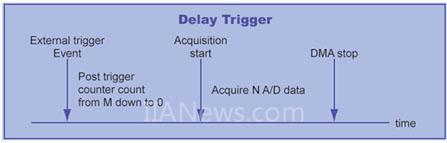

2. Delay-trigger

        有些時候，觸發事件的發生與我們所要采集的數據之間會有若干時間上的延遲。舉個例子來說，在 802.11 無線局域網絡的通訊中，每一個傳送的數據框架間會有一段時間的 guard period (你可以把它想成是信號電壓為 0 的一段時間)。同時在每一個數據框架的最前端會有一段固定格式的 preamble，然后伴隨著調變過后有意義的數據。如果要采集這些有意義的數據，我們可以以 preamble 作為觸發條件，并在觸發發生之后延遲一段時間再進行采樣。如此一來我們便可以略過 guard period 與 preamble，取得真正有意義的數據，這種模式便是 delay-trigger。如上圖所示，使用delay-trigger 時，當觸發事件發生，F(xiàn)PGA/PLD 會延遲一段時間后再驅動 A/D 電路進行采樣。用戶可以用程序設定延遲的時間值以便精確地取得想要的數據。

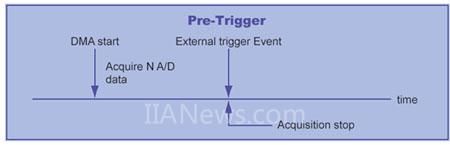

3. Pre-trigger

        某些應用中，用戶想要的數據并不是在觸發發生之后，而是在觸發發生之前，此時便可以使用 pre-trigger 模式。在 pre-trigger 模式中，數據采集會在用戶下達開始命令后立即啟動，并持續將數據 DMA 至系統內的buffer，一旦觸發事件發生，數據采集會停止，并將觸發之前采樣的數據傳回給用戶。如果采樣的數據超過預先設定的個數N，則只保留最后N個采樣點。在破壞性檢測中，研究者通常關心結構體崩潰之前的變化，所以在這類應用中，我們可以以結構體崩潰作為觸發條件 (結構體崩潰通常會產生較大的震動/聲音等信號) 并搭配 pre-trigger模式，如此可以在實驗過程中順利取得結構崩潰前發出的信號。

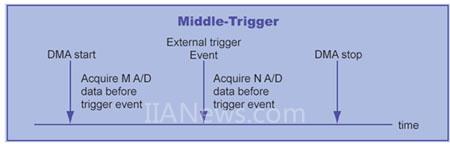

4. Middle-trigger

        Middle-trigger 是 pre-trigger 的延伸。在 middle-trigger 中，用戶可以同時取得觸發事件前后的數據。如上圖所示，用戶可以指定 M (觸發前) + N (觸發后) 筆數據，用以觀察在觸發前后信號變化的情形。

結語
        每一種數據采集系統所采集的信號均有不同的特性，在設計系統時，選擇適當?shù)挠|發條件與觸發模式可以讓用戶過濾無效的信號，采集到有意義的數據。此外，隨著軟硬件技術的進步，許多新設計的數據采集卡能夠提供各式各樣先進的觸發功能，以滿足不同信號的需求。對于每一個數據采集或量測系統的設計而言，完整地分析信號特性、找出正確的觸發條件/模式，并選擇適當?shù)臄?shù)據采集卡，才能建構一個有效率的數據采集系統，收到事半功倍之效。
