前言
GEC(General Embedded Controller，泛用型崁入式控制器)的提出，其主要目的在于以PC-Based為架構，提供一個一般工業控制應用所需的系統開發平臺，General(泛用型)代表著此控制器需能提供一般工業控制應用中所需的功能如：運動控制(Motion Control)、影像處理(Vision Process、Video Capture)、數字及模擬訊號(Analog and Digital I/O Signal Control)控制、多串行埠支持(Multi RS-232/422/458 Ports Support)支持......等，而藉由事先全盤的設計考量，GEC即可針對不同的應用需求，提供不同的配備。

GEC系統架構

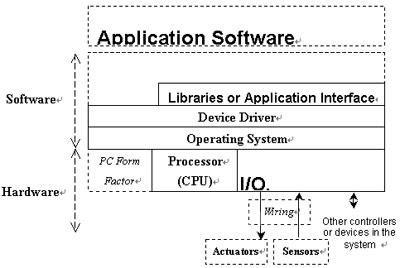

        基本上，GEC控制器是一個PC-Based控制器，因此我們可將其拆解為軟件及硬件兩大部分(請參考圖一)。而其中硬件又可劃分為中央處理器(CPU)及輸出入接口(I/O)兩大分類，不同的應用需求對中央處理器的需求當然會不一樣，而伴隨著其所需求的輸出入接口也就有所不同。至于在軟件方面，操作系統(Operating System)的選用往往是決定日后控制器菜單現能否符合需求的重要因素，以下我們將針對這些部份跟各位作說明。

中央處理器(CPU)
        計算機硬件架構的核心是CPU，因此為了符合一般工業控制應用的需求，GEC控制器在CPU的選配上是以應用需求作考量，因工業控制應用的范圍相當廣泛，從簡單的數字及模擬訊號控制到復雜的運動控制或影像監測，其所需的運算能力完全不同，例如一般數字及模擬訊號控制應用或少軸(1~3軸)的運動控制應用，Pentium 等級的CPU運算能力及可，但如要提供復雜的影像處理、影像監測或多軸運動控制等功能時，則Pentium 等級CPU的運算能力絕對不夠，而需Pentium III等級的CPU才能勝任愉快，因此能針對不同的應用需求，提供不同等級的CPU作配合選擇，才能提供系統開發者一個符合功能需求且合理成本的解決方案，GEC控制器即是在此一概念下發展的產品。

外型架構(Form Factor)
        一般崁入式工業控制應用對于空間限制的要求較大，因此其對控制器的外型就有較大的需求限制，而無法采用一般的工業計算機標準之外型架構?；谶@樣的需求，GEC特別強調在小體積設計及散熱能力上。雖然GEC控制器的內部空間并不寬裕，但其內部總線仍采用工業標準，如PC-104(ISA)及PMC(PCI)接口，已使得其可保留最大之彈性及擴充性，以和周邊適配卡整合。

圖二: GEC控制器

輸出入接口(I/O)
        由于GEC是一泛用型崁入式控制器，因此如何利用控制器內部有限的空間及接口(PMC及PC-104)，達到符合最大多數不同客戶應用需求的目的，就是一項的藝術。在此GEC提出了如下數種不同的輸出入接口，藉由彼此的搭配，提供最大的配置彈性與大多數的應用需求：
l 多軸運動控制接口(Motion Control Interface Module)
l 多信道影像擷取接口(Video Capture Interface Module)
l 多串行端口接口(RS-232/422/485 Communication Interface Module)
l CAN Bus界面(CAN bus Communication Interface Module)
l 高速串行技術輸出入接口(High Speed Link Interface Module for DI/O and AI/O signal)
l 數字訊號控制接口(Digital I/O Control Interface Module)
l 遠程監控模塊接口(Remote Control Interface Module)

[DividePage:NextPage]

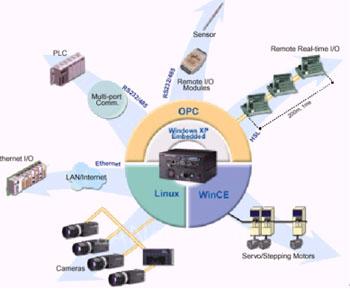

圖三: GEC不同的輸出入接口

操作系統的選用
        若GEC控制器硬件中的I/O可比擬為身體的眼耳手腳，CPU及Bus尤如神經系統，則軟件就是頭腦，以復雜的程序協調以控制系統的所有運作，而其中操作系統(OS: Operating System)負責掌管PC的核心作業及資源分派，重要性更是無可比擬。因其不只會影響日后系統執行時的效能，更會影響整個應用軟件開發時的資源需求。因此如何針對不同的應用需求，選擇適當?shù)牟僮飨到y(tǒng)搭配，實為系統開發者的一項重要課題，在選擇操作系統時，系統開發者須考慮的幾個重點為：系統穩定性、「實時」(real-time)能力、多任務(Multi-tasking)能力、是否需支持人機界面或繪圖、所需儲存空間大小、總持有成本(含應用軟件開發成本、每一個復制的授權成本、軟件工程師能力、及后續維護成本)等等，這其中并無絕對的對與錯或好與不好，系統開發者應從整體應用層面來考慮問題，針對開發的系統提供一個最適當?shù)慕鉀Q方案。針對此，GEC控制器內所可搭配的操作系統，包含如下列數種。

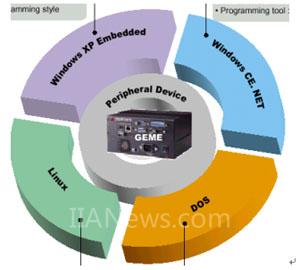

圖四: GEC控制器內所可搭配的操作系統

Embedded NT/ Embedded XP
        Windows NT是一個以穩定著稱之多任務操作系統，由于其在普及性較佳、人機界面支持充足及開發工具普遍等因素的支持下，在Embedded NT中開發應用系統其實是較容易的。而微軟(Microsoft)在隨后所提出的Embedded XP，也保留了Embedded NT系統上的優點。一般來講，Embedded NT/ Embedded XP的設計概念在于將一般的NT/ XP作模塊化分割，系統開發者只需要挑選其系統所需要的NT/ XP之功能模塊，隨后并將其組織起來，即可構建一Embedded NT/ Embedded XP系統。而架構于模塊化的概念，使得系統開發者可以輕易的將Embedded XP操作系統的儲存空間需求縮小至256M，甚至于更小的儲存空間，而其中決定存空間的唯一因素，僅在于系統開發者所挑選的功能模塊的多少。而由于Embedded XP系統與一般 Windows XP完全兼容，因此系統開發者僅需將在一般Windows XP上將控制程序編譯完成，直接拷貝至Embedded XP系統上即可執行，因系統開發者無需學習新的工具，原先Windows XP上的經驗可完全轉移，因此其在軟件開發成本上相當?shù)停^重要的部份是在Embedded XP操作系統的授權成本上。

Windows CE
        在Windows CE 3.0上市之后，可看到它繼承了Windows在人機界面繪圖支持之能力，而Windows CE 4.2的推出，更讓人耳目一新，由于一開始Windows CE即以崁入式系統為開發目標，因此其再操作系統所需儲存空間的需求上，跟 Embedded XP相較起來節省許多。一般而言，64M的儲存空間即可構建出一個Windows CE系統，但若有特殊需求，其所需的儲存空間是還可以更小。除此之外，實時性(Real-Time)也是Windows CE的一項重要的功能，比一般Windows系統強大的實時性功能及與Windows系統一致的人機界面均是其受注目的原因，雖然微軟(Microsoft)已盡量讓Windows CE與一般Windows XP在軟件開發方式及API的命名上趨一致，以節省系統開發者的開發時程，但由于Windows CE是架構于崁入式系統而非如Windows XP架構于桌上型系統的概念，因此在軟件的開發流程上會有所不同，這是新進入此領域的開發者須留意的，而在Windows CE操作系統的授權成本上，由于微軟的大力促銷，因此其相較于Embedded XP的價格，可說是相當便宜。

[DividePage:NextPage]

Linux
        Linux向以穩定性及免費授權的開放性著稱，在服務器及網絡的相關應用上，Linux已有超過30%的市場占有率，但是在PC-based控制器應用，Linux仍在萌芽階段。Linux 實時性的性能并不突出，而上層人機接口系統也并不廣為軟件工程師所熟悉，而由于其開放的特性，導致核心(Kernel)版本眾多，因此在版本控制上會花費相當多的功夫，相對于Windows而言，其在解決Bug以及后續維護上是較為困難。但由于Linux系統采用的是免費授權的方式，因此相較于Windows CE或Embedded XP需操作系統的授權費用，系統開發者是可節省操作系統的授權成本。因此就技術面而言，若系統開發者本身已具備Linux系統核心的開發及維護能力，其不失為一節省成本的方式。

GEC應用實例介紹 - 隧道遠程監控系統
應用背景簡述
        由于受臺灣地形環境多山且都會市區土地強調高效率利用的影響，隧道在臺灣的交通運輸網絡上一直占有一重要的地位，也因此大型且長距離的隧道數量與日俱增。由于隧道本身因距離較長，因此很容易導致隧道內部空氣流通不易，再者隧道內的潮濕環境以及交通工具運行時所產生的各種氣體的累積，其若不做一適度的排放調節，均會提升交通工具運行時的危險及維修人員進行工作時的安全顧慮；而以往此類型的監控工程都是使用PLC來進行固定時間式的隧道內空氣品質的監控與調節，而"固定時間"的方式，其并無法真正的管控隧道的環境，且做適度適時的調節，再者一旦系統完成管控點設定后，日后若要再增加管控點時，就必須更換整個配電盤，因此整體系統在擴充性是需花費相當大的資源，更有甚著，若系統需利用現行網絡技術，將所有管控點的數據透過以太網絡(Ethernet)傳送至中控中心與其所配置的信息系統做數據交換以求統一且及時的紀錄與管控，則傳統PLC系統的解決方案在建置此類系統時將花費相當大的建置成本。
因此相較起來，一般工業計算機應是取代PLC的一解決方案，但因應隧道內長時間惡劣的環境(潮濕、空氣品質不良及過往交通工具所產生程度不一的振動)，
        我們認為即使是一般工業計算機都將很難通過此長期的考驗！

解決方案
        再與業著溝通并了解現場狀況后，我們提出了使用GEC控制器的建議，我們先針對整體系統所需的管控點作一了解，再依據中控中心之信息系統(HoneyWell 之EBI的監控軟件)所要求的信息反應時間為基礎，將整個隧道監控系統劃分為數十個子系統，每個子系統使用一臺GEC控制器(凌華科技之GEME-1000)作為現場的監控中樞，而子系統周遭隧道現場的管控點則利用凌華科技之NuDAM-6000遠程控制模塊系列來進行數據采集，而GEME-1000即透過其串行埠(Com Port)與NuDAM-6000遠程控制模塊結合進行數據傳輸。

        上述所說明的是關于GEC控制器與下層監控設備連結的狀況，至于GEC控制器與中控中心之信息系統的連接，則是透過Microsoft 所主導之OPC Server/Client 傳輸協議在100MBps的以太網絡(Ethernet)下進行數據傳輸。

        至于在GEC控制器所使用的操作系統上，我們配置了Compact Flash(CF card)卡并內建一個Embedded XP操作系統與GEC控制器，使用CF卡的原因在于隧道現場的環境惡劣，CF卡的所提供的插針式接口，在可靠度、防震動及穩定度上均比一般的硬盤機佳，而建置Embedded XP操作系統，主要的考量在于Windows軟件資源的眾多(OPC、網絡上的芳鄰、檔案分享.....等功能)與系統的兼容性(中控中心之信息系統建置于Windows 2000上)。

        透過這套系統，其除了比傳統的PLC系統在后續硬件的維護上更省事外(如未來須再增加監控點時，不須變更整組配電箱，僅須多加NuDAM-6000的控制模塊即可)，成本的節省，是另一項重要的優勢。再者，GEC控制器可利用建構于Embedded XP操作系統內之網絡傳輸及檔案分享的功能，使得系統開發者在進行GEC控制器內控制程序的更換時，人員僅需至中控中心，即可透過計算機網絡進行控制程序的更換，而不必親至隧道現場在又黑又艱困的環境中進行控制程序更換的工作。

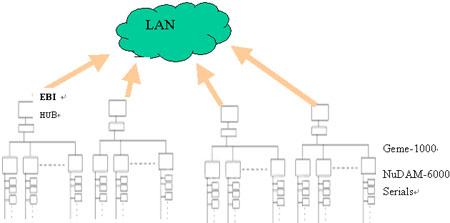

圖五：隧道遠程監控系統架構圖

結論
        隨著計算機軟硬及網絡科技的進步，許多之前所無法成真的夢想，正在逐漸的實現，而GEC(General Embedded Controller，泛用型崁入式控制器)概念的提出，正也是此一科技發展趨勢下的產物，藉由崁入式應用概念，衍生出GEC控制器小空間需求的外型設計，而多樣化的中央處理器(Pentium至Pentium III)及數據儲存裝置(硬盤機或CF卡)的選配、完整的附加硬件接口裝置(運動控制接口、影像擷取接口、串行端口接口、CAN Bus接口、高速串行技術輸出入接口、數字訊號控制接口及遠程監控模塊接口)，均使得GEC控制器可針對實際應用，選擇適當且符合成本需求的硬件配備，再者崁入式操作系統技術的成熟與方便的使用性，系統開發者可針對其應用需求及本身技術能力，選擇Embedded XP、WinCE或Linux等進行系統開發。技術已經成熟，過去的限制不再無解，而剩下的僅是為您的應用系統，挑選適合的硬件配備。
