電網接受來自傳統和綠色（可再生能源，如：太陽能、風能等）等不同能源的電力。然后把這個電力配送到工業、商業和住宅的消費者。流入電網的電力必須與流出電網的電力在實時連續的基礎上，要盡可能相一致 。
當流入電力和流出電力不匹配的時候，會使電網產生電壓波動。超額的需求會使電壓降低，最終會造成故障。電網中的電力存儲能夠暫時提升電力供應，解決部分問題 ，但存儲即有技術上的挑戰，造價也非常昂貴。一個比較好的方法是使用實時信息和控制系統，平衡電網中流入的電力和流出的電力。
這些實時信息和系統必須依靠有線和無線通信網絡，使用事實標準的網絡就是以太網。不同以太網協議和參與的硬件，包括交換機、路由器和連接器構成了電網的通信骨干。
控制發電
對發電廠電力輸出的排產是相對容易的，只需要一點兒或不需要實時的信息。一個配電中心的工作人員可以簡單估算一下幾天周期的客戶需求，然后把這個信息通過電話告訴這個地區發電廠的運營者 。
發電廠會按照預先制定的估算排產發送電力。某些電廠，典型為大型火力電廠或核電廠，指定為基礎負載供電，通常運行在或接近運行在滿負荷狀態。天然氣渦輪機常用于尖峰時刻的發電，而水電單元?jiǎng)t用于滿足短期波動的需求。因?yàn)榘l(fā)電可預測和可控制，所以系統能夠很好工作。
發電情景的主要變化發生在上世紀80年代，當時美國出現了獨立電力生產者（IPP）。這些IPP不屬于電力公司，但允許他們連接電網。由于各種不同的原因，對這些IPP電力輸出的控制比電力公司完全擁有的發電廠要困難得多。
IPP希望他們的設施能在最大效率和低發電成本下運行，以增加利潤。這些目標經常與電力公司發生直接沖突，因?yàn)殡娏娟P(guān)心的是控制IPP輸出滿足客戶需求，而不顧效率的多少。為了緩解兩者的沖突，需要在IPP和電力公司之間建立實時的信息通信。電力公司必須告知IPP他需要的電力數據，IPP必須讓電力公司知道他是否能提供這些電力或滿足到什么程度。
對于發電等式另一個大的變化是代用能源的出現，特別是風能和太陽能。與傳統的發電不同，由太陽和風產生電力，因?yàn)樘?yáng)、特別是風會在一個很大范圍里以一種不可預測的方式變化，所以破壞了整個電網中電力供給的穩定。
在很多實例中，特別是本地區，太陽能至少對需求具有一些 正相關性。如太陽普照大地時，至少部分電力需求是增加的，主要由于空調負載的增加。但風能與需求幾乎沒有相關性，在一些實例中甚至與需求為負相關。“在加州，當你最需要電的時候風能往往最不給力，”皮特?達比說，他是PG&E 電力公司的首席執行官。
“當然，有些風是好事情。但如果風能低于一定的比例時－大概 15％或更?。阋龅氖虑槭鞘褂锰烊粴鈴浹a(bǔ)風能的不足－推動渦輪機，使你為滿足用戶需要的時能更加靠譜，”達比補充道。
最初，太陽能和風能的變化問題還能容忍，因?yàn)檫@些能源對于整個電網的電力供應僅為很小的比例。但是隨著越來越多太陽能和風能電廠的建立，連接到電網的變化電力正在成為一個巨大的問題，特別是風電。
[DividePage:NextPage]
監視和控制需求
發電在過去是非常容易管理的，僅需要相對小的努力就可以控制電力需求。
整個發電、輸電和配電系統的設計，電力輸出應能容納尖峰負載。需求的尖峰和波谷相對容易預測，傳統的排產發電可以維持比較好的發電和用電匹配 。
通常允許電力公司基于投資回報率來設定電價，所以對建設新電廠和相應的輸電和配電基礎設施具有激勵作用。容許這些設施用數周或數月處理公眾關注電廠排放和其他負面問題。
削平尖峰是新建電廠追求的目標，但要進行多種努力。通常這些努力不需要高速實時控制和信息系統。電力對某些最終用戶，特別是大工業客戶，簡單使用階梯電價的手段就可以取消或減少需求－這都基于與電力公司談判的長期合同。
但今天電力公司的情況有非常大的不同。法規和公眾輿論都在推行節能和綠色發電，而不是傳統發電和新基礎設施。加上來自太陽能、特別是風能的可變能源，使得發電－需求等式快速地變化。為了平衡發電與需求－一個電力公司必須能夠連續調節發電、需求或兩者－所有都以實時為基礎。
通?？刂菩枨蟊容^容易而廉價，甚至在能夠?qū)崟r(shí)快速調節發電的時候。 需求的監視和控制需要復雜的控制系統，它們依靠大量的實時信息。 電力公司使用這些控制系統做出決定，對他們的客戶發送信息。
收集關于當前需求的信息和把信息發布到發電機和客戶，兩者都可以通過以太網來傳送。很多這樣的網絡已經在一些電力公司的現場存在了， 但還需要建立更多這樣的網絡。

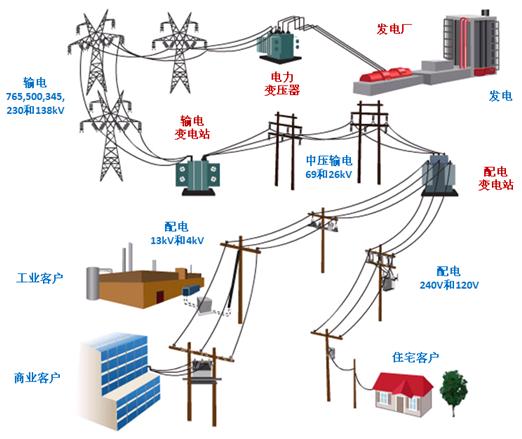

圖1：本圖表示了電力怎樣從發電廠配送到客戶。實時電力監視通常在變電站執行。
變電站信息
關注電網電力流入和流出的實時信息由電力公司通過對他們輸電和配電系統的監視來測量的，特別是他們的變電站。電力公司先使用變電站把發出的電壓升高到輸電的等級，然后再用變電站把輸電電壓降低到配電的水平（見圖1）。
靠近電廠的變電站把發電電壓從11－22kV升高到的輸電電壓138和 765kV?？拷褂命c(diǎn)的變電站再把輸電電壓降到配電電壓，范圍從13.2kV到69kV。
在變電站，為不同的目的通常要進行電力測量，包括對變電站設備的控制和保護，諸如電路斷路器和變壓器。這些電力測量使用多種基于以太網的設備，諸如保護繼電器和功率監視器。
這些設備通過變電站的以太網連接到變電站控制器，即可以是通用的可編程控制器（PLC），也可以是非常特殊的變電站控制器。在一些變電站，控制器也連接到本地的工業計算機。
理想的情況是所有這些以太網設備應該遵從IEC 61850標準－用于變電站自動化的標準。 遵從這個標準可以使這些設備的通信標準化和簡單化。
這些以太網設備之間通信的管理通常由安裝在變電站的交換機來完成。雖然這些交換機可以是管理型或非管理型的，但管理型交換機能提供更多功能，這對變電站自動化應用中以太網的可靠性至關重要。
在變電站環境中的以太網交換機必須能運行在惡劣的條件下，如溫度和濕度有很大變化以及大振動和電噪聲。由于變電站自動化網絡任務的艱巨性，高可靠性是最重要的考量。與電力標準兼容，特別是用于變電站自動化的IEC 61850標準，確?？煽啃砸哂谶\(yùn)行參數的范圍。
除了在變電站等級的設備通信管理，交換機還要完成變電站與電力公司管控中心的SCADA系統通信。這些通信通過虛擬私有網絡或一些其他方式，提供關鍵數據，使電力公司能夠匹配發電和需求。
[DividePage:NextPage]

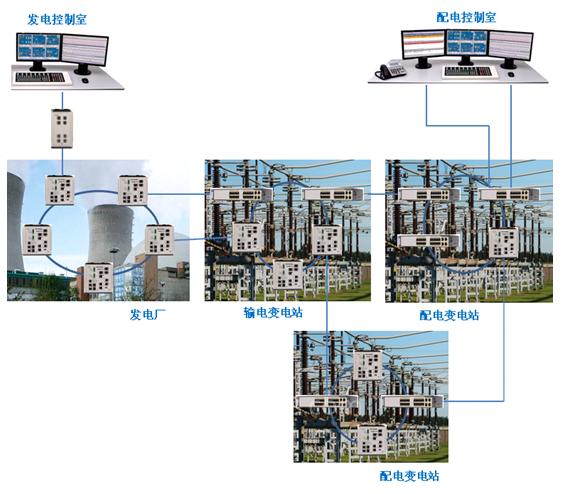

圖2：變電站設備之間的通信管理通常由以安裝在變電站的以太網交換機完成。雖然這些交換機可以是管理型或非管理型，但管理型交換機能提供更多功能，這對變電站自動化應用中以太網的牢靠性是至關重要的。
平衡發電和需求
信息在變電站收集，然后通過SCADA系統提供給電力公司的管控中心。這個信息使電力公司能夠連續監視電網中的電力流入和流出。
信息監視只是第一步，第二步是使用這個信息控制和平衡發電與需求。前面已經提到，發電的控制在今天的電力系統要比過去困難得多，主要因?yàn)镮PP的出現和來自綠色電力資源的發電變化。
出現的一種趨勢是，對電力公司不僅要提供輸向電網的電力數量， 還要提供電力的預測性和可靠性。為了與風電做斗爭，一些電力公司正強制性收取一種風能集成附加費，至少部分補貼了電力公司對付變化發電的費用。
這種收費很有爭議，所以很多電力公司 不得不把原來提出的風能集成附加費率由 2.72美元/每千瓦每月 減少到1.29美元/每千瓦每月。這個附加費減少的部分是由于“當風力不可預測而忽高忽低時，為了發電的可靠性，對風力發動機所采取的行動，”但公眾壓力確實起到了作用。
IPP和綠色電力現已存在，所以他跟隨電力公司把更多努力聚焦在發電－需求等式的需求側。 控制需求的最佳方法要依靠基本經濟學，也就是提高價格減小消耗。
一種粗放式管理是在整個時間都提高價格，而一種精細式管理是僅在高峰用電時間提高價格?；趤?lái)自變電站以太網收集的信息，電力公司現在具有實時高保真圖像。
可以用兩種辦法對需求削峰。第一種，對個別客戶需求可以按電力公司事先與該客戶簽訂的協議進行削減。這種協議是一種與大型工業客戶簽訂的長期協議， 新技術使它更為實際，可以擴展到小型工業、商業建筑、甚至到住宅客戶的協議 。
因?yàn)橛谢谧冸娬镜腟CADA系統，以太網技術使?jié)M足這些客戶的需求更為可行。使用有線和無線以太網將通過廣域以太網收集來自智能電表的數據。
一旦收集了數據，有兩種方法傳遞給客戶。對于已經具有寬帶因特網連接PC的客戶，可以用瀏覽器在線實時訪問他們的用電和價格情況。對于沒有這種訪問的客戶或?qū)τ谙矚g用一種分開顯示用電的客戶，現在有一種設備可以提供，顯示實時用電和價格。通過價格調節，電力公司希望客戶來控制需求。
