摘要：工業無線技術是從新興的無線傳感器網絡技術中發展而來的。無線傳感器網絡技術具有應用特異化的特點，針對軍事、醫療、智能家居等不同應用領域，其實現技術完全不同。
1 工業無線技術概述
工業無線技術是繼現場總線之后，工業控制領域的又一個熱點技術，是降低工業測控系統成本、提高工業測控系統應用范圍的革命性技術，也是未來幾年工業自動化產品新的增長點。
工業無線技術是一種本世紀初新興的，面向設備間短程、低速率信息交互的無線通信技術，適合在惡劣的工業現場環境使 用，具有很強的抗干擾能力、超低能耗、實時通信等技術特征，是對現有無線技術在工業應用方向上的功能擴展和技術創新，并將最終轉化為新的無線技術標準。
工業無線技術是從新興的無線傳感器網絡技術中發展而來的。無線傳感器網絡技術具有應用特異化的特點，針對軍事、醫療、智能家居等不同應用領域，其實現技術完全不同。
工業無線技術是滿足工業應用高可靠、低能耗、硬實時等特殊需求的一類無線傳感器網絡技術。
基于工業無線技術的測控系統，與傳統的有線測控系統相比，具有以下一些優勢：
(1)低成本。在傳統的有線系統中，布線的成 本是每米$30～$100，在一些惡劣環境下，可達到每米$2000。測控系統運行期間需要不斷檢測系統狀態，發現錯誤，更換電纜。使用工業無線技術將使 測控系統的安裝與維護成本降低90%，是實現低成本測控系統的關鍵。
(2)高可靠、易維護。在有線系統中，絕大部分系統故障是由電纜的連接器件損壞而引發的，其維護復雜度強，維護費用高。使用無線技術將徹底杜絕此類錯誤的發生。
(3) 高靈活、易使用。使用無線技術后，現場設備擺脫了電纜的束縛，從而增加了現場儀表與被控設備的可移動性、網絡結構的靈活性以及工程應用的多樣性，用戶可以根據工業應用需求的變化，快速、靈活、方便、低成本地重構測控系統。
利用基于工業無線技術的測控系統，人們可以以 較低的投資和使用成本實現對工業全流程的“泛在感知”，獲取傳統由于成本原因無法在線監測的重要工業過程參數，并以此為基礎實施優化控制，來達到提高產品 質量和節能降耗的目標。
美國能源部(DOE)在2004年發布的 “未來工業計劃”(IOF)中指出：這種基于工業無線技術的低成本測控系統是實現到2020年美國工業整體能耗降低5%目標的主要手段，代表著工業 自動化系統技術的發展方向，將在提高產品質量、降低工業生產過程中的跑冒滴漏、提高能源效率等方面發揮重要作用，在石油天然氣開采、石化、冶金、污水處理等高耗能、高污染行業有廣泛的應用前景。
美國總統科技顧問委員會在“面向21世紀的聯邦能源研究與發展規劃”中指出：工業無線技術的廣泛應用將使工業生產 效率提高10%，并使排放和污染降低25%。
2 工業無線網絡WIA標準
2.1 WIA標準概述
目前，工業無線技術正處于一個高速發展的階段，無線技術在工廠環境下使用的抗干擾、節能、 實時通信等關鍵技術難題正在被逐漸攻克，市場需求非常旺盛。
而美國網絡技術市場分析機構On World公司對工業無線技術市場調研結果顯示，阻礙用戶接受無線技術的關鍵問題在于工業無線技術缺乏統一的國際標準，標準化是工業產品獲得推廣應用的基礎。
目前，一些國際組織正在積極推進工業無線網絡技術的標準化進程，其中主要有Wireless HART[3]、ISA SP100[4]和WIA[5]。工業無線網絡WIA標準是由中國工業無線聯盟推出的具有自主知識產權的技術體系，目前已形成了國家標準草案，并正在成為 與Wireless HART、ISA100并列的主流工業無線技術體系。
WIA標準追求以下的目標：
針對應用條件和環境的動態變化，能夠保持網絡性能的可靠和穩定。
能夠在低成本的商用器件上實現，降低技術開發與實現難度。
用戶能以較低的投入換來易于使用和維護的工業無線監控系統。
2.2 WIA標準體系

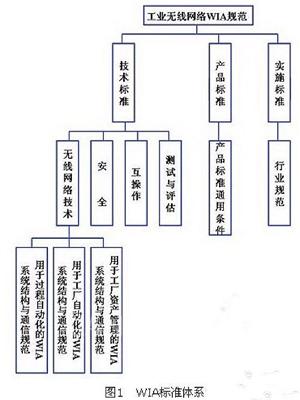

WIA標準體系如圖1所示，具體包括以下部分：
⑴ WIA-PA
面向各種過程自動化應用，針對抗干擾和低功耗等方面的需求，提供無線 網絡技術方案，定義無線網絡系統結構，并參照OSI開放網絡模型，定義物理層、數據鏈路層、網絡層、傳輸層、應用層協議規范。
⑵ WIA-FA
面向各種工廠自動化應用，針對通信服務質量(QoS)和通信延遲等方面的需求，提供無線網絡技術方案，定義無線網絡系統結構，并參照OSI開放網絡模型，定義物理層、數據鏈路層、網絡層、傳輸層、應用層協議規范。
⑶ WIA-RFID
面向工廠庫存管理和資產追蹤應用，針對基于無線的低成本定位、追蹤等方面的需求，提供無線網絡技術方案，定義用于過 程自動化的WIA網絡、用于工廠自動化的WIA網絡與RFID/RTLS間的接口規范。
⑷ 互操作
定義用于過程自動化的WIA網絡、用于工廠自動化的WIA網絡、長距離的無線回程網絡(Backhaul)以及工廠有線控制網絡間 的接口規范，以實現滿足應用QoS需求和安全需求的互連與互操作。
⑸ 安全
針對工業無線網絡的安全需求，定義數據鏈路層安全機制、傳輸層安全機制和應用層安全機制，使網絡具有針對故意攻擊和人為錯誤的保護能力，同時保障傳輸數據的保密性、完整性和時效性。
⑹ 測試與性能評估
定義了WIA通信協議一致性 測試、互操作測試以及性能評估系統的結構和測試方法，定義了抽象測試集和可執行測試集的生成方法，定義了對工業無線通信協議進行一致性測試和互操作測試所需的測試案例，定義性能評估的方法和指標。
⑺ 產品標準通用條件
規定了針對 WIA相關產品的標志、包裝、貯存和運輸條件等。
⑻ 行規
規定WIA系統在不同工業行業中應用的網絡配置和使用規范，向不同的行業應用提供統一、標準的通信設備和應用模型，使得不同廠商的設備可以支持不同行業的應用，并實現互操作。
3 WIA-PA標準關鍵技術
WIA-PA標準是中國工業無線聯盟針對過程自動化領域的迫切需求而率先制定的WIA子標準，定義了用于過程自動化的WIA系統結構與通信規范。
3.1 拓撲結構
WIA-PA網絡由以下物理設備構成：
主控計算機：供用戶、維護人員及管理人員與WIA網絡交互的計算機。
網關設備：連接WIA網絡與其他工廠網絡的設備。
路由設備：負責現場設備管理、報文轉發等功能的設備。
現場設備：裝有傳感器或執行器、安裝在工業現場，直接連接生產過程的設備。
手持設備：完成主控應用的手持便攜設備。
WIA-PA網絡還定義了以下兩類主要邏輯設備：
網絡管理器：負責配置網絡、調度路由設備間的通信、管理路由表、監測網絡性能。
安全管理器：負責整個網絡的安全策略配置、密鑰管理和設備認證。

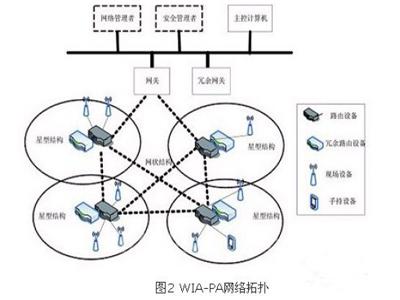

WIA-PA采用星型和網狀相結合的兩層網絡拓撲結構，如圖2所示。第一層是網狀結構，由網關及路由設備構成，用于系統管理的網絡管理器和安全管理器，在實現時可位于網關或主控計算機中;第二層是星型結構，由路由設備及現 場設備或手持設備構成。
3.2 協議體系
數據鏈路層、網絡層和應用支持子層包含的功能模塊有： 數據實體和管理實體;用戶應用進程包含的功能模塊是多個用戶應用對象;設備管理應用進程包含的功能模塊有：設備管理模塊、網絡管理模塊、安全管理模塊、網絡管理代理模塊、安全管理代理模塊、管理信息庫。
WIA-PA網絡的協議棧結構遵循ISO/OSI的層次結構定義，但只定義了物理層、數據鏈路層、網絡層、應用層?；贗EEE802.15.4工業無線網絡協議棧結構如圖3所示，WIA-PA協議棧由數據鏈路層、網絡層、應用層等協 議層實體，以及及層實體間的數據接口和管理接口構成：
數據鏈路層：包括MAC層和數據鏈路子層。MAC層基于IEEE802.15.4MAC協議，數據鏈路子層對IEEE802.15.4MAC進行了擴展， 以滿足工業應用的需要。數據鏈路子層由時間同步、時隙通信、鏈路和信道性能度量、鏈路層安全、管理服務等功能模塊構成。
網絡層：由尋址、路由、分段與重組、管理服務等功能模塊構成。主要功能是實現面向工業應用的端到端的可靠通信。
應用層，應用層由應用子層、用戶應用進程、設備管理應用進程構成。應用子層提供通信模式、聚合與解決、應用層安全和管理服務等功能;用戶應用進程包含的功能模塊為多個用戶應用對象;設備管理應用進程包含的功能模塊包括：設備管理模塊、網絡管理模塊、安全管理模塊、網絡管理代理模塊、安全管理代理模塊、管理 信息庫。
