引言
對于在用自動扶梯和自動人行道而言，除了國家質量監督檢疫總局——質檢特函〔2012〕28號文“關于貫徹實施自動扶梯和自動人行道新版標準與檢驗規則有關事宜的通知”中明確關于“防碰擋板”“防夾裝置”“扶手帶下緣距離”“使用須知”和“制停距離”等項目的整改外。為了更安全有效地實現“非操縱逆轉”“梯級或踏板的缺失”“制停距離監測”等保護功能，可增加PESSRAE裝置。
GB16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》第3.1.22條給出了如下定義，PESSRAE是Programmable Electronic System in Safety Related Applications for Escalators and moving walks的英文簡寫，中文意思為“用于自動扶梯和自動人行道的可編程電子安全相關系統”。PESSRAE包含“用于表6[注]所列安全應用的，基于可編程電子裝置的，用于控制、防護、監測的系統，包括系統中所有元素(例如電源、傳感器和其它輸入裝置，數據高速公路和其它通信途徑、以及執行器和其他輸出裝置)”。
一般而言，PESSRAE主要由以下幾部分組成：輸入傳感器及開關、電源、控制器、輸出繼電器等。

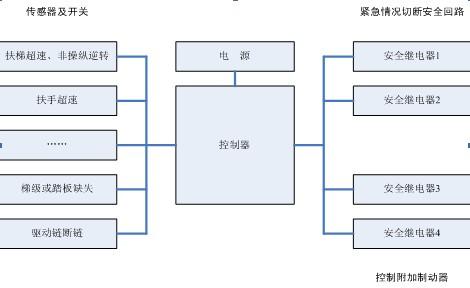

圖1 PESSRAE系統組成
國內在PESSRAE方面相關聯的標準為GB/T 20438-2006(所有部分)《電氣/電子/可編程電子安全相關系統的功能安全》。
PRESSRAE在自動扶梯自動人行道領域的實施和PRESSRAL在電梯領域的即將實施，透露出如下訊息：
1、 功能正確不等于安全，所有產品不可能達到100%安全;
2、 必須評估系統存在的所有風險，將風險降低到可以接受的程度;
3、 安全的信念是基于向前看的，而不是回顧性的(以前的大多數標準是基于事故的，所以是回顧性的);
4、 不僅要達到安全而且還要驗證它。
目前國內自動扶梯自動人行道PESSRAE裝置現狀：
1、 自動扶梯自動人行道整機制造廠自主研發、生產PESSRAE裝置。
有利于技術儲備、設計團隊能力提高;有利于產品的更新和保護;開發、評估周期相對較長，整機廠需要對PESSRAE裝置進行型式試驗。
2、 自動扶梯自動人行道整機制造廠選用國外成熟應用的PESSRAE裝置。
經過國外的長期應用，產品安全可靠性強;PESSRAE裝置應在國內取得型式試驗報告后才能應用。
3、 自動扶梯自動人行道整機制造廠選用國內專業部件廠生產的PESSRAE裝置。
整機廠家不需要針對PESSRAE進行型式試驗，應審查部件廠提供型式試驗報告及證書。應采購整套PESSRAE裝置，包括輸入、輸出裝置。
4、 自動扶梯自動人行道整機制造廠基于安全PLC設計開發PESSRAE裝置。
軟硬件設計相對簡單，設計周期短;產品可靠性較強;整機廠需要對PESSRAE裝置進行型式試驗。整機廠選用安全PLC時前應確認供應商是否可以協助提供相關技術資料。
PESSRAE認證方面的要求，在以下方面也體現了將業內新產品研發流程的有效執行提升到更重要的層面。
1、 強調產品開發過程中每個節點的評估和認證;
2、 強調硬件開發人員和軟件開發人員自身的資質;
3、 強調元器件的選型和計算。
對于在用自動扶梯和自動人行道而言，除了國家質量監督檢疫總局——質檢特函〔2012〕28號文“關于貫徹實施自動扶梯和自動人行道新版標準與檢驗規則有關事宜的通知”中明確關于“防碰擋板”“防夾裝置”“扶手帶下緣距離”“使用須知”和“制停距離”等項目的整改外。為了更安全有效地實現“非操縱逆轉”“梯級或踏板的缺失”“制停距離監測”等保護功能，可增加PESSRAE裝置。
在用自動扶梯和自動人行道增加PESSRAE裝置時需要考慮以下幾個方面：
1、 必須選用經過認證并取得有效型式試驗報告的PESSRAE裝置;
2、 必須嚴格按照PESSRAE裝置隨機的產品使用手冊中指定的型號配置電源、傳感器和安全檢測開關;
3、 不得更改PESSRAE裝置隨機的產品使用手冊中給出的指導接線圖。
蘇州遠志科技有限公司是國內領先的電扶梯控制一體化解決方案供應商。遠志科技于2007年9月研制成功的WISH6000系列自動扶梯自動人行道控制系統，取得了一項發明專利、三項實用新型專利(專利號：ZL200820140150.2等)。
WISH6000系列自動扶梯自動人行道控制系統已服務于包括首都國際機場、拉薩貢嘎國際機場、南京祿口國際機場、桂林兩江國際機場、北京火車南站等大型公共交通樞紐在內的多個標志性項目并經受了嚴苛的使用考驗。
遠志科技于2011年1月正式啟動PESSRAE產品的相關開發，并于2012年8月3日取得了上海交通大學電梯檢測中心簽發的國內首批滿足新國標的自動扶梯自動人行道控制系統型式試驗證書。從而進一步鞏固了在國內自動扶梯自動人行道控制系統及節能改造領域的優勢地位。
[注] 指GB16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》表6。
