羅克韋爾自動化中型架構系統，基于與用戶自動化需求和應用相匹配的組件而構建。擴展了集成架構系統，在其中集成了支持EtherNet/IP?的緊湊型控制器、I/O、伺服驅動器、可視化與簡化工具的全套產品組合，適合小型應用。

        多策略控制系統已被廣泛采用多年，用于管理高性能集成運動控制、過程和安全控制，有助于用戶融合大型應用與通用控制平臺。然而，原始設備制造商 (OEM) 仍沿用傳統方式，使用多個控制平臺和網絡架構來適應生產線中的各種應用和機器規格。對于原始設備制造商和最終用戶來說，這會造成不必要的復雜性，因為每個平臺和網絡都有獨特的設計環境、用戶界面和廠商支持模式。

羅克韋爾自動化中型架構系統

        羅克韋爾自動化最近擴展了集成架構系統，在其中集成了支持EtherNet/IP?的緊湊型控制器、I/O、伺服驅動器、可視化與簡化工具的全套產品組合，適合小型應用。這種擴展性在運動控制領域的優勢尤為突出，因為對于具有多達16個運動軸的應用，可使用與復雜的包裝和物料輸送等具有多個運動軸的操作相同的編程環境進行設計。
        網絡融合
        EtherNet/IP協議在羅克韋爾自動化中型架構系統中發揮著非常重要的作用：可幫助原始設備制造商及最終用戶簡化信息流。憑借EtherNet/IP連接以及集成的運動控制、安全和標準控制等功能，原始設備制造商的機器設備可充分利用單一網絡架構的優勢。
        這種網絡融合使系統不再需要獨立的運動控制網絡，因此可以節約大量成本，尤其對于需要高速運動控制的機器設備。EtherNet/IP中的時間同步功能可提供非常精確的運動控制，在所有節點上分配時間參考，因此無需預定網絡。此外，可動態更改數據包的大小和內容，從而降低網絡流量。
        而且，使用一個標準的網絡架構代替多層網絡策略，可縮短工程設計、調試和部署的時間，并降低集成風險。
        推動智能生產
        通過實施可擴展控制方案，原始設備制造商可以更好地適應設計參數的變化或最終客戶應用需求的擴展。并為推動機器創新貢獻更多的工程資源。另外，如果原始設備制造商能夠促使客戶統一采用單一的控制和網絡平臺，他們還能夠簡化支持和維護工作。
        由于只需對工程師針對單一平臺進行培訓，因此原始設備制造商可以提供更具針對性的支持，從而節約整體培訓成本。隨著越來越多的在職工程師熟練掌握指定的控制架構，客戶支持的一致性和服務品質也會不斷提高。此外，采用標準化的單一控制平臺有助于用戶減少零件庫存量，從而提高整體的零件有效利用率。
        使用EtherNet/IP可實現更快的模塊化通信，有助于降低安裝成本，并減少網絡中開關、連接器及模塊的數量。
        更重要的是，選擇一個易于與最終用戶的制造網絡連接、集成的控制系統，能夠使機器設備更易于集成到最終用戶的環境中，從而加快調試及產品上市速度。
        系統安裝好后，單一控制平臺和網絡架構有助于用戶有效地融合機器級數據與業務級數據，從而提高管理及決策水平。這將推動智能、安全、可持續生產。

[DividePage:NextPage]

        驗證功能
        近期的系統評估表明，使用CompactLogix 5370控制器，無論采用管理型還是非管理型網絡交換機，羅克韋爾自動化中型運動控制系統可支持采用Kinetix 350單軸伺服驅動器的多達16軸的運動控制。網絡布局側重于交換機級星型拓?fù)?；但也支持設備級的線性或環型拓?fù)洹?BR>        在測試過程中，采集并評估了各種以運動控制為中心的指標，驗證了運動控制不會受到網絡流量或交換機選擇(管理型或非管理型)的影響。這些指標包括但不限于，位置誤差(隨動誤差)、相位誤差(定位輸入誤差)和與主站的偏移量。
        在嘗試模擬“實際”網絡通信過程中，運動控制系統處于非運動控制通信模式下。這種通信模式由20%的多播/80%的單播組成；隨機分配數據包，最大為1,500字節。
        我們將最多80%的帶寬用于網絡，與運動相關的指標記錄在一系列數據采集柱狀圖陣列中；并對結果進行評估，確定運動控制性能是否受到網絡流量的影響。我們發現最大流量(80%)通常表示超過多數實際網絡負載情況的重負載網絡。
        孤立網絡拓?fù)涞慕Y(jié)果

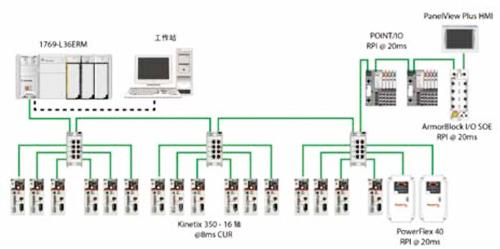

        測試驗證了執行高級運動控制邏輯和離散I/O邏輯的中型架構系統的使用情況。使用孤立16軸星型拓?fù)溥M行系統設計的結果表明，在網絡帶寬利用率高達80%時進行測試，無論使用管理型和非管理型交換機，系統均以大約8ms的刷新速率管理16個組態的位置軸。
        連續性任務為750個梯級，周期性任務為40個梯級/以8ms為周期。通過輸入連續性任務規模，用戶可以在執行完運動控制任務、系統任務和周期性任務后獲得執行時間的估計值。周期性任務的規模和執行頻率有助于確定連續性任務執行的速度。
        使用孤立8軸星型拓?fù)?、孤?軸星型拓?fù)湟约肮铝?軸線性/環型拓?fù)溥M行系統設計的結果，請參見題為《可擴展性–應對變化的最佳方案》(Scalability–the Best Approach to Change)的白皮書。白皮書中涵蓋的主題包括網絡拓?fù)?、管理型和非管理型交換機的選擇、網絡負載及以太網接線建議。
        羅克韋爾自動化中型架構系統為原始設備制造商提供了單一的開發環境和全面的集成軸產品組合。原始設備制造商發現，這種組合可提高設計的靈活性，有助于他們快速擴展或縮小控制系統的規模，或者進行跨應用調整以滿足各種自動化要求。
