羅克韋爾自動化和PAI 雙方共同研制出了龍門混合式碼垛機，該機器采用基于羅克韋爾基于EtherNet/IP? 的集成運動控制，不但具有 PAI 客戶所需的靈活性和易用性，而且也不會對速度和質量造成影響。
Production Automation Inc. (PAI) 是位于美國阿拉巴馬州蒙哥馬利市的一家機器制造商，專門制造飲料行業用碼垛機。多年來，該公司見證了技術革新帶來的諸多發展變化，生產商可利用這些技術調整瓶具中的塑料、改變包裝尺寸并滿足眾多零售店和消費者的需求。
由于采用的設計、控制和集成都采用一個的編程環境，使相關工作得到大幅簡化
長期以來，為進行包裝，碼垛機一直使用物理分流器來按特定的模式來對產品進行整理。每個新增包裝尺寸或包裝結構都需要一個新的模式，這意味著必須添加、去除或重新安排分流器。加上測試時間在內，這種轉換通常都會造成三天的停機。而且，新的分流器、轉向裝置或其它部件可能會帶來數萬美元的成本。
此外，采用分流器的碼垛機在高速運轉的情況下，如整理和包裝較薄的瓶子，則可能會造成產品破損和相應損失。可能會造成凹痕、蓋子彈出和產品溢出等情況，這都會對灌瓶企業造成經濟損失。
雖然已開發出可替代分流器的機械臂式碼垛機，但它們的運行和維護成本通常很高。而且，為執行高速精準的運動控制，機械臂通常需要獨立的控制平臺，同時甚至需要獨立的通信網絡。
為了應對這些挑戰，PAI 選擇開發一款可處理各種包裝配置和尺寸以及較薄瓶子的機器。該公司與位于阿拉巴馬州蒙哥馬利市的羅克韋爾自動化分銷商 Kendall Electric Inc. 合作，共同完成系統設計并交付。
集成式的系統
雙方團隊共同研制出了龍門混合式碼垛機，該機器采用基于 EtherNet/IP? 的集成運動控制，不但具有 PAI 客戶所需的靈活性和易用性，而且也不會對速度和質量造成影響。

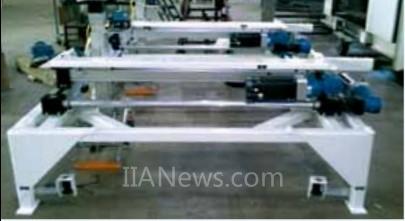

該機器中采用了一個雙頭龍門起重機，該起重機置于傳送帶的上方，在傳送帶上成包的瓶子以穩定的速度向前移動。每臺起重機都裝有機械臂，機械臂橫向移動，向下抓取箱子，然后將其按預定模式進行排列，以便碼垛。在沿著傳送帶的多個點上都裝有護欄，用于保持箱子的位置。根據訂單要求，在傳送帶末端會將已排列好的各箱向下放置到托盤上，并按層疊好以備運輸。
PAI 選擇用 EtherNet/IP 對整臺機器進行聯網，因為該網絡可以在高速條件下處理大量數據。碼垛機機械臂的移動指令由 Allen-Bradley? ControlLogix? 可編程自動化控制器 (PAC) 發出，并通過 EtherNet/IP 網絡進行傳輸。由于 EtherNet/IP 基于標準的基礎架構組件，它無需使用網關或路由器便可集成至工廠級以太網網絡中。
PAI 設計團隊選用了支持 EtherNet/IP 功能的 Allen-Bradley Kinetix? 6500 伺服驅動器和 Allen-Bradley MP-Series? 低慣量電機。采用 Allen-Bradley Stratix 6000? 管理
型交換機來管理網絡通信并減少網絡上的數據量。電機和伺服驅動器的組態均通過 Rockwell Software? RSLogix? 5000 設計和組態軟件進行。
縮短設計時間
PAI 采用了免費的 Allen-Bradley 驅動和運動控制加速器工具包 (DMAT) 以及運動控制分析器設計軟件，并成功縮短了設計時間。在該工具的幫助下，PAI 僅在三個月內就設計并制造出了一個有效的龍門混合式碼垛機物理模型，比通常開發時間的一半還少。
由于選擇基于 EtherNet/IP 的集成運動控制并利用免費的設計工具，PAI 得以開發出一個可允許自定義托盤堆疊模式的系統，從而其客戶不但不需要進行大規模的機械或軟件更換，而且還可縮短停機時間和簡化機器維護。
