隨著煤炭企業兼并重組以及生產率、自動化要求的提高，煤礦綜合自動化成為礦井的必備條件，本案例為某煤礦集團為綜合自動化生產系統樣板工程，用戶通過使用研華產品搭建了整套解決方案，解決了目前井下系統存在的種種弊端，為井下綜合自動化模式提供了新的參考。
系統需求
九個子系統各自獨立運作，并設定各子系統聯動機制，數據通過高速網絡上傳至中控室，經過中控室進行軟件存儲、分析、處理，各權限部門可通過各媒介方式瀏覽或者控制。
系統描述
-5000：負荷中心控制，實現回路負荷、回路狀態-故障、運行方式、電壓、電流、溫度和自檢狀況。
-2170KW：收集各子系統上傳數據，將各種總線協議轉換為Modbus通用協議，上傳至環網，并作本地存儲。
-7659C：組成冗余千兆環網，保證各系統數據穩定上傳。
ess：B/S架構，主控制系統通過各子系統提供的接口將子系統的控制、狀態、監測等信息集中接入主控軟件分析處理，由主控系統負責完成信息顯示及操作控制，各權限部門可通過網絡瀏覽或者做現場控制。
項目實施
|
產品 |
說明 |
|
ADAM-5000 |
通過多通道I/O模塊實現數據采集與本地控制 |
|
UNO-2170KW |
帶PC-104擴展口的可編程控制器，實現協議轉換，上傳 |
|
EKI-7659C |
8+2G Combo端口網管交換機，輕松搭建冗余環網 |
|
WebAccess |
研華專業版組態軟件 |

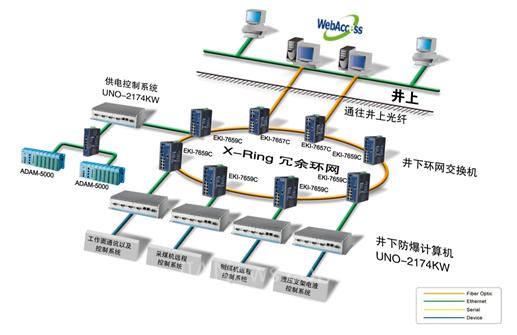

系統架構圖
研華煤礦井下綜合自動化解決方案
總結
研華煤礦綜合自動化解決方案在樣板工程建設中得到了良好的實際效果，現場各子系統數據順利通過協議轉換器，轉換成標準協議上傳，切實做好本地存儲，以保證數據備份功能，WebAccess軟件對各系統數據匯總分析，能夠很好的滿足客戶的實際需要，尤其是在遠程管理和維護方面很好地滿足了客戶各種遠程操控需求。
