項目背景
        中國最長的輸氣管線，干線管道全長3900公里。
        輸氣管道起始于新疆維吾爾族自治區塔里木油氣田的輪南，終止于上海。自西向東途經新疆維吾爾族自治區、甘肅省、寧夏回族自治區、陜西省、山西省、河南省、安徽省、江蘇省和上海市共9個?。▍^(qū)）市。西氣東輸管道工程包括輪南-上海的干線和3條支線（定遠-合肥支干線、南京-蕪湖支干線、常州-長興支干線）。
        系統概況

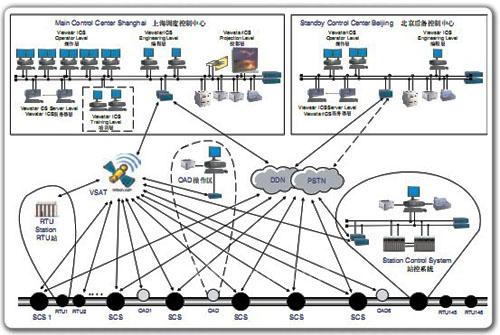

        西氣東輸管道工程采用以計算機為核心的SCADA系統實現天然氣輸送的自動控制，完成對全線的監視控制和數據采集，實現整個管線的遠程監視、控制和調度。系統主要包括兩個控制中心—主調度控制中心(上海)、后備控制中心(北京)；位于沿線的各工藝站場(包括壓氣站10座，分輸站17站，分輸清管站1座，上海末站1座)，共29座，設置站控系統SCS；以及沿線無人值守清管站8座，分輸清管站3座，分輸閥室3座和遠控線路截?cái)嚅y室139座(包括支干線2座)，共計153套，設置遠程終端裝置RTU；還設有5套操作區(輪南、武威、臨汾、鄭州和南京)監視終端；下圖所示為SCADA系統結構圖。

西氣東輸系統配置圖

（轉載）
