工程簡介
益陽電廠二期2x600MW工程位于湖南省益陽市西南面赫山區黃泥湖鄉龍?zhí)链?、先鋒村，東距益陽市區約6km，西北臨資江。一期工程2x300MW燃煤機組2001年12月已全部投產。二期工程在一期基礎上擴建2x600MW的國產超臨界參數燃煤汽輪發電機組。湖南益陽電廠二期工程2x600MW超臨界機組輔控系統實現二期機組化學水系統，輸煤系統，除灰除渣子系統的集中控制。同時,對一期工程2x300MW機組化學水處理系統改造和輸煤系統改造，將原一期系統的MB+網絡升級為工業以太網，完成全廠輔網控制系統。
益陽電廠二期工程廠區鳥瞰圖
系統簡介
全廠輔網控制系統由湖南先步信息系統有限公司負責實施,包括輔控水網、輔控煤網、輔控灰網三大部分。

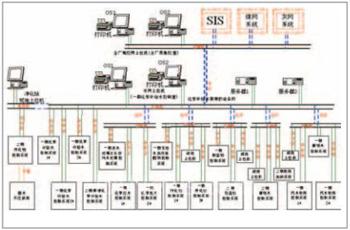

全廠輔網控制系統設2臺上位機，置于主廠房集控室，配置2臺冗余的千兆以太網的工業網絡交換機(施耐德品牌)，各子系統通過光纜以星型方式接入到工業網絡交換機中，實現全廠輔助車間控制網對各車間生產過程的控制、管理要求，確保機組安全、高效運行。
● 輔控水網（湖南先步信息系統有限公司）
二期2x600MW機組工程新增輔控“水”網輔助控制系統: 補給水控制系統、凈化站控制系統、汽水取樣及化學加藥控制系統、凝結水精處理控制系統、制氫站控制系統?！八本W(wǎng)輔助控制系統采用星形TCP/IP以太網結構，各車間PLC均采用RIO配置方式，熱備系統主處理器 CPU采用 140 CPU67160（熱備），單機系統主處理器 CPU采用 140 CPU65150。PLC接收上位機的操作指令完成對被控設備的控制、被控對象的聯鎖保護，同時將采集到的信號經過處理后通過光纖交換機提供給網絡數據庫服務器和上位機。
一期水網改造：包括化學補給水處理（3個PLC）、凈水站（2個PLC）、化學廢水處理（2個PLC）、灰水及生活污水處理、汽水取樣及加藥系統、凝結水精處理均采用雙纜雙絞線MB+網絡結構，上位機監控軟件采用IFIX2.6版本，硬件全為MODICON TSX QUANTUM（昆騰）系列。通過配置140NOE77701通訊模件、光/電纜等全部將原MB+控制網絡升級為工業以太網，原程序不變，并將監控畫面及數據庫等進行整合成完整的水網系統。
輔控“水”網配置1臺實時數據服務器和1臺歷史數據服務器，為上位機和上級網絡提供安全穩定的雙熱備服務，2臺 互為備用的網絡上位機，2臺網絡交換機，各車間PLC置于各車間熱工設備間內。 根據系統的實際情況，我們選用了如下模塊：
數字量輸入模板（DI）采用DC24V 32點模板140 DDI 353 00
數字量輸出模板（DO）采用16點繼電器輸出模板140 DRA 840 00
模擬量輸入模板（AI）4～20mA信號采用16點模板140 ACI 040 00
熱電阻RTD信號采用8點模板140 ARI 030 10
模擬量輸出模板（AO）采用4點模板140 ACO 020 00
本地站必須配置雙纜以太網TCP/IP通信模板140 NOE 771 01
遠程I/O方案各站點必須配置適配模板，主站采用140 CRP 932 00，遠程站采用140 CRA 932 00；
[DividePage:NextPage]
● 輔控煤網（湖南先步信息系統有限公司）
一期“煤”網控制系統：含油污水處理系統、含煤廢水處理系統及燃油泵房控制系統均采用雙纜雙絞線MB+網絡結構分站方式，原輸煤程控系統采用主站+遠程IO構架，“煤”網控制系統硬件全為MODICON TSX QUANTUM（昆騰）系列，上位機監控軟件采用IFIX2.6版本。通過配置140NOE77701相應通訊模件、光/電纜等全部將原MB+控制網絡升級為工業以太網，原程序不變，并將監控畫面及數據庫等進行整合成完整的煤網系統，并整合到機組集控室中全廠輔助控制網中的操作員站中，煤網信息上傳廠級SIS系統，與全廠信息管理系統通訊，煤網監控系統及功能同時滿足全廠自動化管理要求。

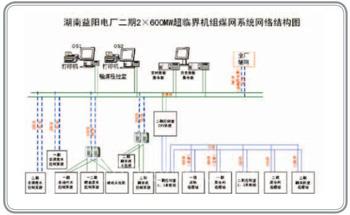

二期工程在一期工程2x300MW輸煤系統基礎上進行擴容和升級，輸煤集中控制室地點不變，保留一期工程1個本地站和一期煤倉間和一期煤場的2個遠程站，在二期煤倉間和二期新增翻車機處各增設一個遠程站，PLC控制系統新增一對熱備CPU，將所有新設備的I/O點接入新的遠程站，原系統的遠程站也接入新的控制器，全部控制由新的控制器完成。輸煤控制系統PLC本地站和遠程站的通訊采用雙纜冗余結構。根據輸煤系統控制方式及控制點數，選擇法國Modicon Quantum系列機型作控制主機，主機模塊CPU為140CPU67160，滿足一、二期整個輸煤系統上煤、配煤等全過程的控制，控制點數達2500點。整個輸煤程控網絡系統由上位機和可編程控制器(PLC)構成，以LCD和鍵盤作為主要監控手段，實現對整個系統的集中管理、程序控制和閉環控制。輸煤程控系統、含油污水處理系統、含煤廢水處理系統及燃油泵房控制系統的PLC按工藝系統分散配置，新系統采用SCHNEIDER公司MODICON QUANTUM（昆騰）系列硬件，主干網絡采用1000M/100M TCP/IP工業以太網作為信息傳遞和數據傳輸?shù)拿襟w，星型結構網絡，交換機采用高性能的Hirschmann MACH系列施耐德系列產品。
輔控“煤”網配置1臺實時數據服務器和1臺歷史數據服務器，為上位機和上級網絡提供安全穩定的雙熱備服務，2臺互為備用的網絡上位機，網絡交換機（2臺）。在上位機和網絡均出現故障不能正常工作時，各車間PLC應仍能獨立工作?？刂葡到y(tǒng)的連鎖，控制邏輯及控制算法全部在PLC內完成，不采用硬接線及依賴上位機.
● 輔控灰網（西安恒生科技股份有限公司）
包括輸灰、除渣、空壓機三個系統，選擇法國Modicon Quantum系列機型作控制主機，主機模塊CPU為140CPU67160。輔控“灰”網配置1臺實時數據服務器和1臺歷史數據服務器，為上位機和上級網絡提供安全穩定的雙熱備服務，2臺互為備用的網絡上位機，2臺網絡交換機。
用戶收益
● 模塊種類齊全，各系統可以按照自身需要配置組態，大大節省成本，避免不必要的浪費。
● 硬件牢靠，基本適用于電廠各環境中，而且返修率極低。
● 以太網通信速度快，能構建千兆網，準確、及時傳輸各設備狀態，方便值班人員監視。
● 強大的技術支持，為電廠維修人員解答所遇問題、難點，并能告之應注意事項。
● 編程環境功能強大，簡單易學。電廠維護人員能快速掌握、應用。特別是它提供五種兼容編程語言，適合各編程人員習慣。
● 各設備間通過編程軟件實現聯鎖保護，達到無人值班，降低人員成本的目的。
