摘要：本文介紹了LOGO!控制器在消防車油門自動控制裝置中的應用，重點闡述了該裝置的組成、功能、原理及特點。

　　一、應用簡介

　　山東省天河消防車輛裝備有限公司成立于1951年，是我國最大的消防產品生產基地之一，產品涵蓋水罐、泡沫、干粉、聯用、特種、舉高等各類共80余種消防車，擁有國內目前唯一的省級消防技術中心。我公司將西門子 LOGO! 控制器主要應用于水罐消防車和泡沫消防車，通過對消防車油門的自動控制，實現自動穩定轉速、自動引水、自動穩定壓力的功能。國內這些消防車多數采用純手動控制或采用價格昂貴的進口專用控制器，西門子 LOGO! 控制器的應用不僅實現了全自動控制，而且很好的控制了成本。

　　二、應用說明

　　· 應用功能描述

　　· 工藝流程說明

　　· 系統需要分析 該裝置要求控制器至少具備：2個模擬量輸入點(測量壓力)、1個頻率量輸入點(測量轉速)、2個數字量輸入點(檢測狀態)和1個模擬量輸出點(0-5V，控制發動機油門)、3個數字量輸出點(報警、引水控制、水炮控制)。由于該裝置有轉速閉環調節的功能需求，這就要求控制器能將頻率量轉換成模擬量或作為模擬量處理。根據上述功能需求和系統工作電壓，我公司選擇西門子LOGO!12/24RCE作為主控制器，搭配LOGO!TD文本屏和LOGO!AM2 AQ模擬量輸出模塊來實現。實踐證明，西門子LOGO!系列產品不僅能夠?qū)崿F(xiàn)該裝置的功能需求。

　　· 電氣控制原理圖說明

　　· I/O分配表

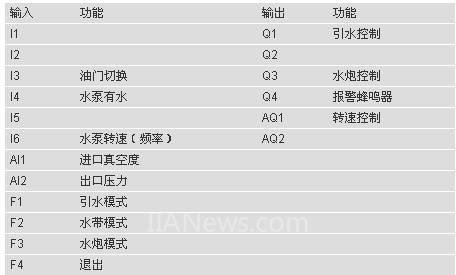

　　表1 消防車油門自動控制裝置的輸入輸出信號表

　　· LOGO! 控制程序說明

　　· 應用設備圖片展示

　　三、應用體會

　　首先，西門子LOGO!使用非常簡單，對使用者的技術門檻較低，只要具備基本電氣常識的人都可以在短時間內掌握。

　　其次，西門子LOGO! 提供了豐富的功能塊，不僅能夠輕松滿足邏輯控制需求，而且提供了比例積分控制，實現類似速度閉環調節這樣專業的功能。

　　其三，西門子 LOGO! 產品配置靈活，系統擴展性好，性價比高，適合作為小型設備的專用控制器。尤其是其集成的多功能操作面板，不僅可以方便的修改參數，而且可以用于顯示文本信息。

　　其四，西門子 LOGO! 產品體積小巧、安裝快捷，配件齊全，性能穩定。

　　總之， 采用西門子LOGO! 產品不僅有效地提高了設計開發效率，而且給企業帶來了客觀的經濟效益。

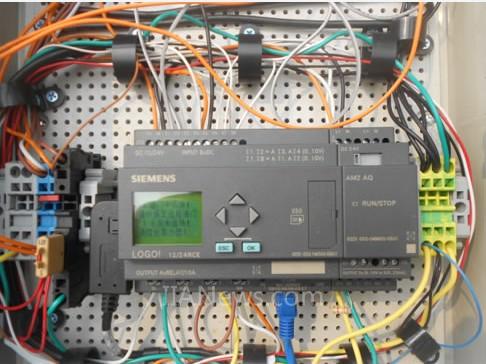

　　圖1 消防車油門自動控制裝置

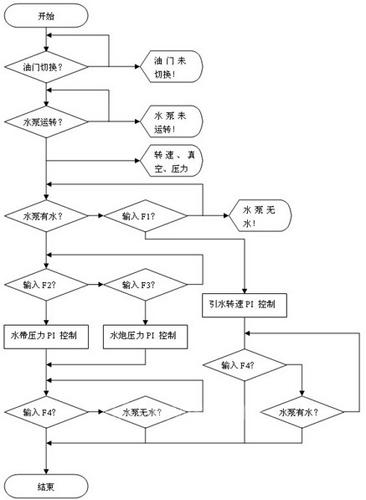

　　圖2消防車油門自動控制裝置的流程圖

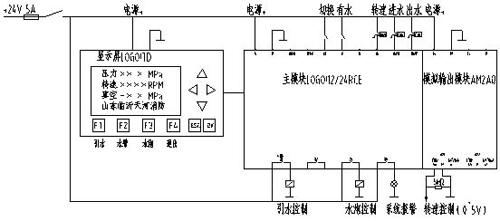

　　圖3消防車油門自動控制裝置的原理圖

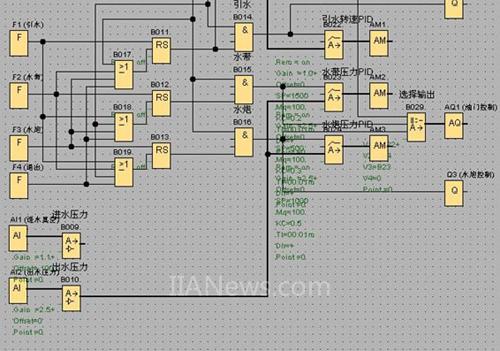

　　圖4 消防車油門自動控制裝置的控制程序

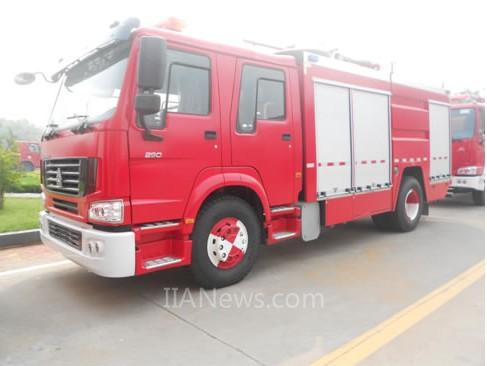

　　圖5 應用油門自動控制裝置的消防車

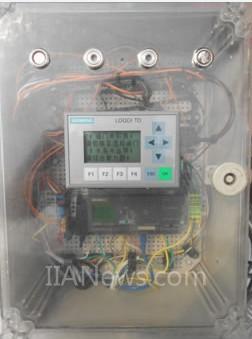

　　圖6 消防車油門自動控制裝置的電控柜內部結構

（轉載）
