丹佛斯變頻器早期象VLT3000系列，VLT3500系列采用的是VVC電壓矢量控制并加上了對負載和轉差的補償，所以變頻器在負載變化時輸出特性更加穩定。而VLT5000系列在VVC控制的基礎上發展為VVCplus控制方式，使得變頻器在低速(0-10HZ)范圍內動特性得到了改善，速度精度也得到了提高。

　　本文主要介紹一臺丹佛斯變頻器FCM300上電不運行的故障及其維修經驗。

　　丹佛斯變頻器FCM300以及FCD300系列是丹佛斯變頻器家族中比較特殊的成員。它們是背包式變頻器—變頻器與電機甚至減速機組合在一起的，做到變頻器與電機的完美結合。它們有著眾多的優點：防護等級比較高，可以降低維護工作量，同時也無需為控制器預留安裝空間;電機電纜沒有長度的限制;安裝靈活及簡便;在性能方面速度精度比較高，啟動力矩也比較高。它們有標準RS485串行通訊來控制，可擴展PROFIBUS DP現場通訊總線。

　　外接FCM300專用遠程液晶操作面板以后，上電觀察到具體故障現象如下：

　　變頻器上電以后，遠程操作面板顯示變頻器處于上電自檢狀態，然后黒屏，沒有任何顯示，變頻器也無法運行。

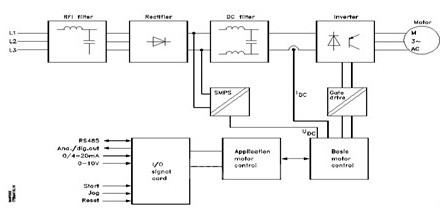

　　下圖是FCM的圖片以及原理框圖：

　　通常懷疑這樣的故障是由于變頻器控制電源異?；蜃冾l器內部控制板與功率板交互通訊有故障引起的。因此首先檢查面板的供電電源是否正常，用示波器測量，控制電源穩定在+5V，這是控制板工作的正常電壓，24V、15V和-10V輔助控制電源電壓也正常，說明此故障并不是由于工作電源不穩定而導致的;然后檢查控制板和功率板之間的通訊芯片，結果發現此組芯片和輔助線路也工作正常。

　　最后經仔細檢查發現，真正的故障原因為控制板E2PROM數據丟失，導致MCU上電自檢時發生錯誤，自檢無法通過。更換芯片以后，變頻器工作恢復正常。
