摘要：早期的自動門控制系統采用繼電器邏輯控制，現在已逐漸淘汰。西門子公司生產的微型可編程控制器，即西門子LOGO!具有小巧、靈活等特點，受到廣大電氣工作者的歡迎。LOGO!作為智能型的繼電器邏輯組合單元，具有邏輯控制、可現場編程、有輸入/輸出功能而成為在工控應用中更為直接的選擇。LOGO!不僅可以完成PLC才能完成的控制任務，而且配有簡易型的人機界面的LOGO!在小規模的系統或設備上使用的合理性和必要性。

　　一、應用簡介

　　在賓館、飯店、超市、銀行、醫院、辦公樓等入口，經常使用自動門系統。我公司的辦公樓入口處就用的自動門。自動門開、關由交流380V電動機拖動。用兩臺220V交流接觸器來控制電動機轉動的方向，電動機軸上安裝有電磁抱閘，起到快速停止的作用，避免將人夾傷。電動機通過減速器控制門的運行。

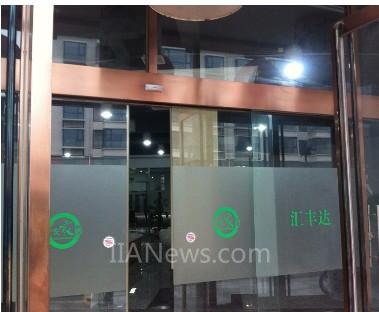

　　圖1 自動門外觀

　　二、應用說明

　　1. 應用功能描述

　　自動門的控制要求：

　　1) 有人在一定的距離接近門時，門應自動打開。

　　2) 門自動打開后，紅外感應檢測器檢測到門的通道上已無任何人后經一定的延時時間后關閉。

　　3) 可根據設定的時間和人進入的方向?qū)㈤T打開。

　　4) 設有自動開門、關門的轉換開關。

　　5) 在設定的時間門關閉時有語音提示。

　　2. 工藝流程說明

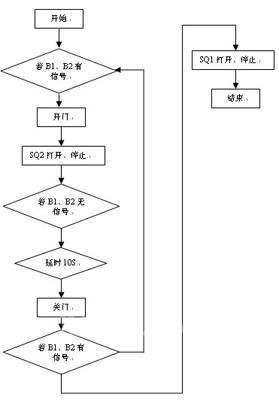

　　圖2 工藝流程圖

　　每天上午8:30公司員工上班時間到達。若有人從外向內接近自動門時，動作檢測器檢測到信號后，動作檢測器的常開動合觸點閉合，此時周定時器B01的定時時鐘信號與動作檢測器信號B1使與門B02輸出高電平至或門B03，或門輸出高電平觸發斷電延時繼電器B04，斷電延時繼電器B04輸出信號至門B08。若此時自動門為關閉，則Q2信號為低電平，此低電平信號輸入非門B07后，非門輸出高電平信號至與門B08，開門限位開關SQ2的觸點是閉合的使LOGO!外部輸入點I4為高電平，與門B08輸出高電平，因外接轉換開關在自動狀態時是不接在LOGO!輸入接點I5上的，所以I5為低電平，B08輸出高電平使或門B09輸出高電平，內部繼電器Q1閉合，KM1接觸器線圈得電，接觸器主觸點閉合使電動機轉動將門打開。門打開后，只要在門附近有人存在，檢測器檢測到信號門就一直打開至碰觸到開門限位開關SQ2門停止。

　　在門打開過程中或者門已到位停止，當紅外檢測器B1、B2檢測到無人信號時，檢測器觸點不接通，LOGO!輸入點I1、I2輸出低電平從而使與門B02、B06輸出低電平至或門B03，或門B03輸出低電平信號到關斷延時繼電器B04 。關斷延時繼電器B04到達關斷延時(10S)時間后輸出低電平信號到非門B10，非門B10輸出高電平到與門B11，因為I3輸出高電平信號到與門B11使與門B11輸出高電平到或門B12，或門B12輸出高電平，使內部輸出繼電器Q2閉合，接觸器KM2線圈得電，關門主接觸器KM2主觸點閉合電動機起動運轉，開始關門。如果沒有人在門的附近，檢測器檢測到無人信號，門就一直關閉直到碰到關門限位開關SQ2后關門停止。如果在關門過程中有人接近門，檢測器檢測到信號后會立刻停止關門并啟動開門接觸器KM1使門打開。

　　當內部繼電器Q2閉合時，Q2輸出高電平分別送到脈寬繼電器B14和與門B16，當脈寬繼電器B14到達設定的時間，B14輸出低電平到非門B15，B15輸出高電平到與門B16，使Q3閉合，Q3閉合后，接通外接的關門報警語音提示器，語音提示器得到信號發出語音以提示行人。

　　辦公樓下班時間是每天的下午16:30分，從16:30~17點這個時間段，動作檢測器B2能根據定時時鐘B05設定的時間使門可以打開，以便工作人員離開辦公樓。此時動作檢測器B1不再控制電動機開門，這樣外面的人就不能進入辦公樓了。

　　開、關門轉換開關SB的功能

　　開、關門控制開關SB的接通分為3種狀態，兩種情況。當SB撥向開關“O”位置時，I5閉合，內部繼電器Q1輸出高電平，開門電動機運行，使門打開并一直處于開狀態。

　　當SB撥向自動位置“A”時，I5、I6均斷開，若動作檢測器檢測到有人接近門且門尚未完全打開(限位開關SQ2沒有斷開)時，則內部繼電器Q1輸出高電平，接觸器KM1線圈得電，電動機運行使門打開。

　　當SB撥向關門位置“C”時I6閉合，內部繼電器Q2輸出高電平，接觸器KM2線圈得電，關門電動機運行，使門一直處于關閉狀態。當SB撥向自動位置“A”時，I5、I6均斷開，若動作檢測器B1或B2檢測到已無人接近且門尚未完全關閉(限位開關SQ1沒有斷開)時，則內部繼電器Q2輸出高電平，接觸器KM2線圈得電，電動機運轉使門關閉。

　　三、應用的設計與實現

　　1. 電氣控制原理圖說明

　　自動門控制系統選用西門子公司生產的0BA6 LOGO!230 RC通用控制模塊，它有8個輸入和4個繼電器輸出。該模塊采用115V/230V供電電源，輸入為交流220V，輸出交流220V。自動門控制裝置由門內光電探測開關B2、門外光電探測開關B1、開門到位限位開關SQ2、關門到位限位開關SQ1、開門執行機構KM1、關門執行機構KM2等部件組成。LOGO!的硬件接線如下圖所示。

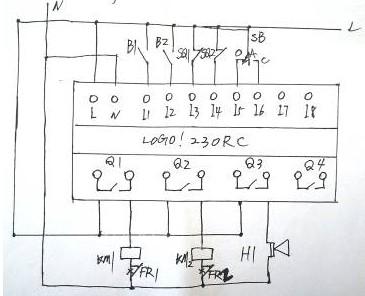

　　圖3 接線圖

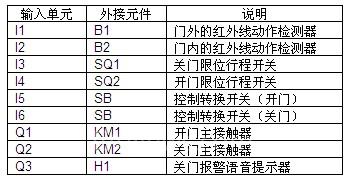

　　2. I/O分配表

　　輸入輸出分配如下表所示：

　　3. LOGO! 控制程序

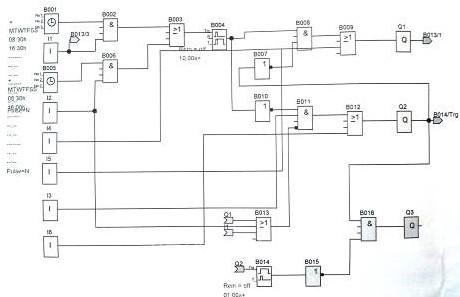

　　圖4 控制程序

　　4. 應用設備圖片展示

　　圖5 控制柜內部圖

　　四、應用體會

　　LOGO!具有編程操作簡單、編程語言簡單、繼電器輸出形式的輸出電流大、通過自帶顯示面板進行編程及參數設置方便、具有通信功能、價格低廉、面向大眾、方便用戶等優點。使用LOGO!內存的應用特殊繼電器以及編程軟件進行編程我覺得比三菱FXPLC還要容易的多，而且LOGO!0BA6還自帶顯示面板和按鍵，在沒有電腦的情況下通過按鍵也可以輕松地將程序傳輸?shù)絃OGO!中去。

　　作者簡介：

　　張建軍，男，1976年出生，天津市寶坻區霍各莊鎮張古莊村。大專學歷，現在就職于天津市匯豐達房地產開發有限公司。電話：13920771546，郵箱：13920771546@
