由于機械電子技術的飛速發展，數控機床作為一種高精度、高效率、穩定性強的自動化加工裝備，已經成為機械行業必不可少的現代化技術裝置。數控機床的定位精度是影響其高精度性能的一個重要方面，因而也是數控機床驗收時的一個重要項目。利用數控系統的間隙補償功能進行調整，可以大大提高數控機床的定位精度，而電氣控制系統不同，其定位精度的補償方法也不盡相同。

　　臺達DVP-20PM是一款專用運動控制型PLC，采用高速雙CPU結構形式，利用獨立CPU處理運動控制算法，可以很好地實現各種運動軌跡控制、邏輯動作控制，直線/圓弧插補控制等。

　　圖1 運動控制器DVP-20PM00D

　　1 間隙檢測

　　一般機床在出廠前都有各項性能指標的測定過程，如利用激光干涉儀測定出相關參數。當然也可以通過百分表、千分表或者扭簧表等簡易設備進行現場測試，定出反向間隙的參考值。簡單地測試是否存在反向間隙的方法：從起點 A 開始，沿虛線空程運動到B 點，然后以B 點為起點切割一個整圓，如果B 點處存在封口不重合，可判斷X 軸機械傳動存在反向間隙。用20PM編寫一個測試程序如圖2和圖3。

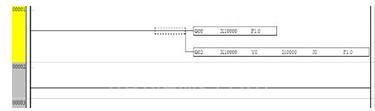

　　啟動運動程序OX1，OX1里編寫兩個指令，一個正向行走，然后畫個整圓。

　　圖2 測試程序

　　圖3 測試程序

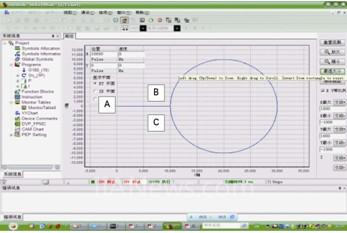

　　下面是用軟件監控，反映實際走的圖形，反映的是坐標位置。從A點出發，到B點，然后從B點走個整圓到C點，在X軸沒有間隙的情況下，實際機械加工B點與C點完全重合，有間隙的情況下，會出現不能封口的現象。

　　圖4 軟件監控界面

　　在上面的測試中,初始狀態X軸間隙為0。中間X軸僅僅反向一次，所以能夠反映實際間隙。同樣的運動對于Y軸，則反映不出間隙。

　　反向間隙是從正向到反向或者由反向到正向的換向過程產生的，無論正向反向還是反向正向，對間隙的影響是相當?shù)?。對于剛才這個測試初始狀態Y軸間隙為0，中間運動過程Y軸反向二次，在兩次過程中其正向到反向間隙和反向到正向間隙抵消，所以即使曲線閉合，也不能說明沒有誤差，只不過誤差反映在整個形狀。

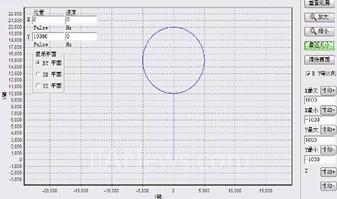

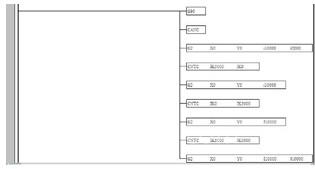

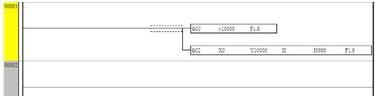

　　如果需要測試Y軸誤差，同樣可設置一個程序，讓在初始狀態歸完原點的情況下，Y軸正向直走一距離，然后劃一整圓。程序如圖5。

　　圖5 測試Y軸誤差程序

　　圖6 坐標值顯示界面

　　2 20PM間隙補償實現方法

　　2.1通過特定寄存器設置間隙補償值

　　X軸D1817，Y軸D1897，Z軸D2077。

　　需要注意的是這里的補償值是以脈沖為單位，且為單字。最大補償為+/-30000個脈沖。補償原理是：各軸在歸完原點后處于初始狀態。20PM內部會檢測任意一次換向，20PM內部會在換向之后，先行走補償脈沖，然后按目標值執行。但是需要注意的是這個補償值，在觀察當前坐標位置D1848，D1928，D2008里體現不了。可以通過觀察伺服，或步進驅動實際接受脈沖來觀察換向補償?shù)奈恢?，或者把輸出接到高速計?shù)觀察。

　　2.2通過特殊指令實現補償功能

　　表1 特殊指令

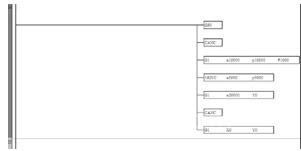

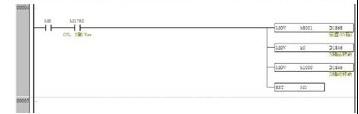

　　通過MOVC指令補償間隙的好處是應用比較靈活，可在程序里任意位置插入直線補償。缺點是換向時需要自己判斷寫入。CNTC圓弧的圓心補償，可針對實際測出誤差，直接修改相應參數，還可以在有些刀具磨損應用中起作用，下面通過程序介紹應用指令實現直線補償及圓弧圓心補償?shù)姆椒āD7中程序?qū)崿F(xiàn)了正向補償，反向不補償?shù)墓δ堋?/FONT>
