引言：本文詳細的介紹了Siemens PLM Software的Solid Edge軟件在濟二機床從二維走向三維的成功應用，幫助用戶實現了BOM的自動搭建及在產品設計中的實際效益。

　　濟南二機床集團有限公司始建于1937年，是目前中國規模最大的重型數控鍛壓設備和大型數控金切機床研發制造基地，中國機械工業百?gòu)?qiáng)，鍛壓行業領軍企業，被譽為“世界三大沖壓設備制造商之一”。主要生產數控鍛壓設備、數控金切機床、自動化設備、數控切割設備、鑄造機械設備、環保機械設備等六大類產品。

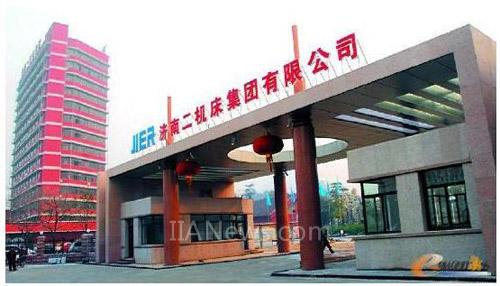

　　圖1 濟南二機床集團有限公司

　　作為一家擁有70多年歷史的國企，濟二機床之所以能在激烈的市場競爭中始終立于不敗之地，與其一直恪守的技術創新、管理創新理念是離不開的。一方面通過不斷引進國內外先進設備提高裝備技術水平，另一方面通過信息化手段改造傳統產業，提高企業管理水平。自80年代濟二機床就開始CAD的開發應用，并先后自主開發了電氣CAD軟件、機構分析軟件、JIER-ERP、JIER PDM、JIER OA、JIER CRM、JIER SCM等，引進了CAD、CAE、CAM等信息化系統。

　　隨著企業對產品設計質量要求的提高，以及三維CAD技術應用的普及，公司原有的CAD系統已遠遠不能滿足企業的要求，通過引入市面上較為成熟的三維CAD軟件進而實現全三維的應用，成為了濟二機床信息化規劃之一。

　　產品特性決定選型方向

　　濟二機床的產品是按訂單生產，產品品種多、技術含量高、結構復雜，單臺產出涉及零件達一萬種左右，設計和制造過程難度大、周期長，產品設計同類性強。因此，在裝配設計、BOM搭建、零部件設計如拉伸、旋轉、建模等方面要求較高。

　　鑒于濟二機床信息化建設所遵循的“立足于企業實際、充分體現生產經營特點和企業特色”原則。2010年，濟南二機床結合企業的產品特點，對軟件經過詳細的成本效益比分析以及對投資回報的深入考證和核算等評估后，最終選擇了Siemens PLM Software的三維設計軟件Solid Edge。濟二機床CAD經理孫佑威總結了企業在選擇Solid Edge軟件時，最關注的五大技術要點：

　　第一，Solid Edge的同步建模技術，該技術可實現對零件模型和裝配模型的設計變更。

　　第二，Solid Edge軟件具有很好的擴展性和二次開發功能，可根據公司的實際業務需求方便地開發出適合自己的應用程序來擴展其功能;

　　第三，Solid Edge價位比較適中，而最重要的是所提供的諸如零件設計、裝配設計、焊接設計、鈑金設計、曲面設計等功能基本滿足濟二機床產品設計要求。

　　第四，實用性較強，Solid Edge提供的互操作體驗，簡化了三維CAD的操作，易學，易用，也易于普及。

　　第五，Solid Edge提供的二維制圖功能，可根據三維模型自動創建工程圖和更新圖紙。在三維建模操作中，Solid Edge還可直接使用二維CAD數據，解決了二三維設計脫節問題，有助于企業平滑的過渡到三維CAD的應用。

　　Solid Edge助濟二機床，從二維走向三維

　　三維CAD軟件的引入，只是企業實現三維應用的基礎，三維CAD的深化應用，必須要系統的、有計劃、有步驟地逐步推進實施。多年來，濟二機床信息化建設一直堅持“需求驅動，整體規劃，分布實施，重點突破”的指導方針，因此三維CAD應用的推行也不例外。

　　孫佑威指出，為了更好的推進Solid Edge的應用，在項目實施的初期濟二機床就制訂了從二維走向三維的三步規劃，具體實施情況如下：

　　第一步，搭建三維應用的基礎數據框架。包括建立外構件、通用件、標準件庫，做好“三化”基礎工作，并逐步導入到基于Solid Edge的PDM系統中，搭建三維模型。

　　第二步，新產品三維設計應用的積累。即對于一些新訂單產品(變型產品)應用三維Solid Edge設計，逐步增加產品的三維模型，數字化設計的數量。

　　第三步，全面推廣應用三維CAD。當公司有1/2的產品應用Solid Edge設計之后，即系統中的產品模型積累到公司產品的一半時，就全面甩掉二維，完成由二維到三維的轉換和升級。

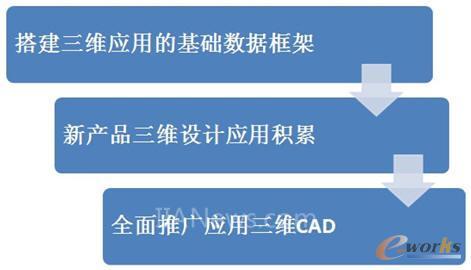

　　圖2 濟二機床三維進階三步規劃

　　目前，濟二機床已完成了基礎數據框架的搭建工作，建立了基于Solid Edge的PDM平臺，大部分產品如數控鍛壓設備、數控金切機床等都開始應用三維設計，基本上每年有10多個新產品在Solid Edge中進行設計。

　　然而，濟二機床三維CAD應用推廣的過程中也并非一帆風順：在項目實施初期，由于公司內部基礎數據的積累不夠，流程梳理不清，原有的外構件、通用件并沒有完全導入系統，模型數據不能直接調用等原因，嚴重影響了設計效率，造成應用Solid Edge進行三維設計的產品研發周期，反而比沒有應用該系統之前拉長了;Solid Edge自頂向下的設計理念，并沒有熟練的應用到濟二的產品設計過程中，如何把產品快速搭建起來，并進一步將零部件分到每一位設計師手里實現協同設計;隨著三維CAD應用的深入，公司所應用的Solid Edge版本在某些功能上已不能完全滿足設計的需求。

　　面對以上困境，濟二機床沒有退縮也沒有質疑，而是與其合作伙伴Siemens PLM Software組成的實施團隊共同努力、充分溝通，依靠他們專業的實施開發能力和豐富的業務經驗，找出問題的根源。通過定期培訓和技術支持讓設計師們更熟練的掌握Solid Edge的應用，以及版本升級和二次開發等手段進一步契合企業的實際需求。

　　據孫佑威介紹，濟二機床已應用了Solid Edge的所有基本功能，包括應用Solid Edge的零件設計功能，建立諸如開孔、除料、圓角、抽殼等機加工特征，以及拔模斜度、掃描、掃掠、螺旋、陣列等復雜的幾何特征，完成旋轉或拉伸造、放樣等操作;應用裝配設計功能通過自頂向下或自底向上的設計技術，根據裝配關系裝配已有的零件或部件，并允許同一個裝配項目由多個設計師共同操作，實現協同設計，應用鈑金設計功能，快速地完成各種鈑金零件的設計;應用內嵌分析軟件Femap Express在裝配環境中，對零件和鈑金進行簡單的應變或模態分析等;應用二維制圖功能，可根據三維模型自動創建和更新圖紙，迅速創建標準視圖和輔助視圖，包括截面視圖、局部放大視圖、斷面視圖、ISO視圖等;以及基于Solid Edge二次開發的圖紙瀏覽、BOM搭建、web發布等功能。

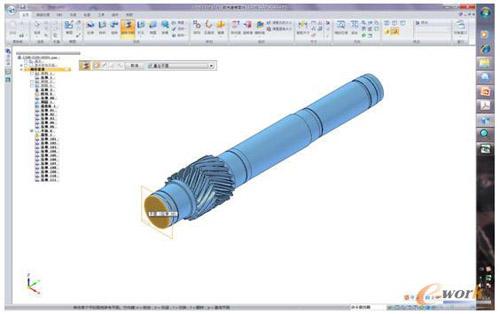

　　圖3 Solid Edge零件設計

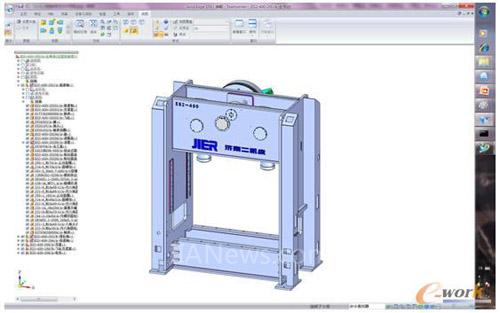

　　圖4 Solid Edge三維裝配

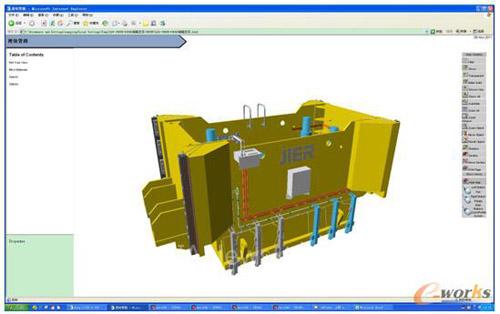

　　圖5 基于Solid Edge的web發布

　　除了Solid Edge，濟二機床還實施Siemens PLM Software的Teamcenter 和Femap with NX Nastran。Solidedge主要用于產品的三維設計、三維建模，NX Nastran定位于專業級的有限元分析，結構曲線分析及仿真，Teamcenter則主要管理產品的三維數據，這三款軟件相互之間緊密集成，共同搭起了濟二機床的三維數字化設計平臺。

　　BOM信息自動提除，消除信息孤島

　　濟二機床產品BOM復雜，單臺產出涉及零件達一萬種左右。在激烈的市場競爭推動下，產品的設計和更新速度加快，產品的設計會被反復地修改和完善，其產品的BOM也會隨之發生相應的變化，如何最大限度地利用設計階段的BOM信息加速產品從設計領域到制造領域轉化，消除PDM與ERP之間存在的“信息孤島”，一度成為濟二機床迫切需要解決的難題。（西門子Solid Edge軟件在機床中應用）

[DividePage:NextPage]

　　Solid Edge軟件具有良好的擴展性和二次開發功能，結合這一特點，濟二機床對SolidEdge進行了一定的二次開發，基于SolidEdge與Teamcenter的集成，并通過分析裝配體內部信息表達和包含于裝配體的零件的內部信息表達，實現了SolidEdge裝配 BOM信息的自動提取。即設計人員在SolidEdge中完成產品的裝配設計后，在PDM系統中直接添加產品的裝配圖，就可從裝配圖上自動提取裝配BOM信息。同時，將裝配BOM作為基礎數據生成中間數據表提交到ERP，實現PDM與ERP的集成。

　　圖6 基于Solid Edge的BOM搭建

　　在應用該功能之前，濟二的裝配BOM搭建都是由工程師手工完成，材料清單的統計工作量相當大且容易出現錯誤。而如今，從BOM的手動搭建到系統自動搭建，BOM的生成效率提高了2倍，大大縮短了產品的研發周期，減輕了工作人員的工作量。

　　談到Solid Edge的應用對于公司的實際效益，孫佑威指出：Solid Edge的實施很明顯的提升了濟二機床的設計質量、研發效率。例如，在裝配時，發現了設計中不合理的地方，很快進行修改，在設計過程中就能避免不合理的設計;在裝配級的設計和修改方面，Solid Edge的同步建模技術允許設計師在裝配環境中直接利用所有的資源進行關聯設計和同步修改，大大提高了設計效率。同時，三維進階前期準備工作的開展，促使?jié)C(jī)床基礎數據得到了全面整合、梳理和規范，為以后信息化工作的展開打下了堅實的基礎。
