簡介:

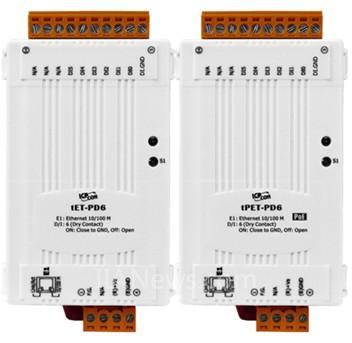

tET/tPET-PD6具有以太網絡和數字I/O監控功能，可通過10/100 M 以太網絡使用Modbus TCP 協議來做遠程控制。而Modbus 是現今連接工業電子設備方式中最普遍且常用的工業標準通信協議。因此讓tET/tPET-PD6模塊能夠與HMI, SCADA, PLC及其它軟件系統整合一起使用。

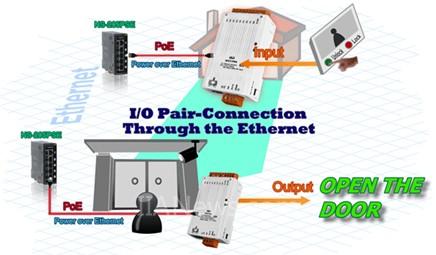

tET/tPET-PD6網絡型I/O模塊支持了輸入 (D/I)。也支持了I/O pair-connection 功能，通過以太網絡產生DI和DO的遠距邏輯關聯，一旦完成設定，模塊便可在背景下，使用Modbus/TCP通訊協議，持續地讀取現場的 DI 狀態，并且寫到遠程的 DO 設備。特別適用于連接一些不具有以太網絡功能的數字I/O 設備。
內建網頁服務器
tET/tPET-PD6模塊是使用一顆 32-位的 MCU 來高效的控制網絡封包的收送。更內建了 web server 來提供一個直觀的Web管理界面，允許用戶修改設定，包括DHCP、Static IP、 Gateway、Mask 。
內建雙重看門狗機制
擁有內建的雙重看門狗機制(Watchdog) : 1. CPU Watchdog。 2. Host Watchdog 。能夠確保模塊在惡劣環境也能持續運作。
CPU Watchdog : 當內建的程序運作異常時，CPU Watchdog 將自動重新啟動CPU。
Host Watchdog: 主要用來監控模塊與主機間運作情況。在任一段時間內(watchdog timeout)，若模塊與主機 (PC或PLC) 之間無實質通訊或發生通訊問題時，模塊可以做一些預防機制 (如：將預先設定的安全值輸出等)。
PoE及低功率消耗
tPET系列模塊提供了真正符合 IEEE 802.3af 標準 (類別 Class 1) 的 Power over Ethernet (PoE) 功能 ，使用標準第5類以太網絡電纜接受 PoE switch (如：NS-205PSE) 供電。 此外， 也可從DC adapter 來接受供電。 tET/tPET系列模塊是專為超低功耗，降低額外電力成本來設計的，特別是在使用了大量的設備服務器的情況下更顯重要。能選擇這種節能設備來降低電力消耗，也是為了維護這個綠色環境來進一分心力。
32-bit Counter 高速計數器
由遠程主機做輪詢計數會有相當大的計數誤差 (通信延遲造成漏計)，改由模塊提供計數功能則可有效解決此問題。且相較于市面上其它產品多只提供 16-bit 計數器 (計數達 65,535);此模塊上的每一個 DI 都能夠做為 32-bit 高速計數器 (最高可以計數到 4,294,967,296 )，更大的計數范圍可適用于更多的應用場合。其次，此模塊支持的信號頻率也高達 3,500 Hz，其值可以表示為特定的情況(如輸入為“ON”)發生的次數，例如：產線計數, 開關切換計數，事件計數應用等。
頻率測量
另外，DI 端口還提供了頻率測量的功能，可測量在單位時間(周期)內的 DI 觸發次數，進而換算為此信號的頻率(Hz)。相較于由遠程主控機輪詢計數再自行換算頻率的方法，由模塊直接計頻可以大幅減少通信延遲所造成的時間差，也因而提升了頻率測量的精確度。為了適合更多的應用情況，此模塊也另外提供了3種頻率測量模式以及4種移動平均值的算法，可讓使用者自行選擇最適合應用的測量方式。此功能可使用于轉速測量，移動速度測量應用等。
功能:
● 支持Modbus TCP/UDP 從站
● 10/100 Base-TX 網絡控制器, RJ-45 端口 (自動協商, 網絡線自動識別, LED 指示燈)
● 使用32 位 MCU 有效掌握網絡流量
● eSearch utility 支持Windows NT4/2000/XP/2003/2008/Vista/7 and Windows 8 ( 32/ 64-bit)
● 低功率消耗
● 經濟實惠的網絡型I/O模塊
● 適用于嚴苛環境的雙重開門狗機制設計
● 符合RoHS 環保規范
● 使用防火阻燃材質制成 (UL94-V0等級)
● 支持Latched D/I及32位高速計數器功能
● 雙電源輸入: PoE及直流供電
● 支持TCP,UDP, HTTP, DHCP, BOOTP及TFTP協定
● 支持能響應設備搜尋的UDP功能
● 可通過網絡簡單迅速的更新程序
● 提供Web-based 接口進行模塊組態設定
● DI 提供頻率測量
● 可通過網絡進行I/O pair-connection
