電弧閃光是電弧故障所致，故障使周圍空氣過熱膨脹，在電氣外殼內產生壓力波。這種電弧等離子體會使接觸到的一切物體汽化，例如銅、絕緣材料、螺栓甚至是鋼制外殼。大量的熱量和能量波會造成嚴重的人身傷害，包括嚴重?zé)齻?qiáng)聲波導致的聽力損傷、碎片穿透傷害以及高強度閃光引起的視力損傷。

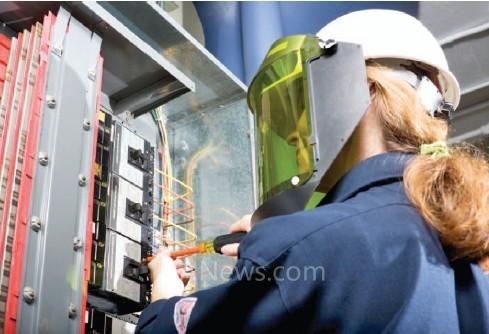

抗電弧設備有助于保護使用帶電設備或在帶電設備附近工作的員工。IEEE規范設立了防護設備標準，以及針對抗電弧的“限制接近范圍”。諸如這些指導原則中包含的技術規范可以幫助企業選擇適當?shù)燃?jí)、具有相應保護級別的設備。
抗電弧設備和可操作性
抗電弧設備是專為控制與內部弧閃有關的動力元件而設計的電氣設備。這種設備的等級取決于在多大程度上可以控制這些元件，或者防止嚴重人身傷害或危害蔓延的能力。通常而言，只有在所有設備門均關閉并鎖定時保護才能生效，制造商必須通過測試設備來驗證保護級別。
弧閃安全基礎措施必須對所有人員均適用，無論是否通過電氣認證。為滿足IEEE C37.20.7抗電弧標準，在弧光事故期間，設備的所有門和蓋都必須保持關閉。設備不能彈出任何零件，電弧也不能將測試結構表面燒出任何孔洞。在整個測試周期中，接地連接必須始終保持有效。
根據IEEE C37.20.7的定義，抗電弧可操作性級別分為三類。類型1設備僅能保護人員免受設備正面電弧產物的傷害。此類設備在保護區域之外不提供任何保護，而且所有門都必須關閉并鎖定。
類型2設備可保護人員免受設備正面、側面和背面的電弧動態元件的傷害。設備門也必須關閉并鎖定。第 3類保護級別，即類型2B，可防止人員免受設備正面、側面和背面電弧產物的傷害，即使在低壓控制隔間門開啟時也能提供保護。
可選等級與選型原則
設備能否抗電弧取決于施加的電壓、電源阻抗和電弧事件的持續時間。電弧的持續時間可以及時或依靠特定的上游保護裝置來確定。
應嚴格按照熄滅電弧的最長時間來確定持續時間等級。該等級與其它保護裝置無關。裝置限制等級使用經測試的保護裝置來限制電弧故障的持續時間。在裝置限制等級中，不會指明具體的持續時間。
如果抗電弧設備已經過持續時間評估，供應商銘牌會包括可操作性類型、驗證測試使用的標準或指南以及最大短路電流和持續時間。如果設備擁有裝置限制等級，其供應商銘牌會包括可操作性類型、最大短路電流以及經過測試的保護裝置列表。
在購買抗電弧設備時，必須考慮系統整體需求，才能正確采購系統真正需要的設備。設備使用時的系統短路電流有助于確定系統的準確等級。操作員也需要考慮系統能承受電弧故障的時間。時間越長，釋放的能量就越多，設備所能耐受的內部損壞程度就越高。
