解決方案
? 于封閉機器安全門上安裝羅克韋爾自動化 SensaGuard? 無線射頻識別(RFID，Radio Frequency Identi cation)非接觸式安全開關
成果
提高系統安全性
? SensaGuard 無線射頻識別非接觸式安全開關有助于操作員在機器運動過程中更加安全地執行機器操作。
提升生產效率
? SensaGuard 安全開關在最初應用的 14 個月中使得聯合利華的生產效率提升達 3%。
最大程度縮短生產停機時間并簡化故障處理工作
? 借助安全開關，操作員可輕松識別已打開的安全門，無需電氣技術人員協助便可識別故障并解決問題，進而節省故障處理時間和相應開支。
背景
借助全公司范圍內可持續性計劃以及忠實的客戶群，聯合利華這一國際頂尖食品制造商始終保持其所占據的市場地位。在全球數百個國家/地區，每天都有數百萬人購買聯合利華的產品，其中包括已有百年歷史的品牌Sunlight、旁氏和立頓。聯合利華考慮到其品牌所具有的社會、環境和經濟影響，從水、能源及原料利用到包裝一直到員工安全，已將可持續發展戰略充分融入到其日常理論和實踐中的各個環節。

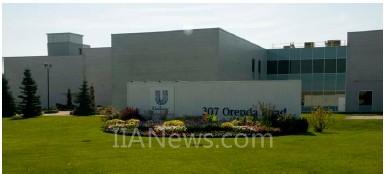

聯合利華加拿大立頓方便湯和副食生產包裝廠位于加拿大安大略省布蘭普頓市，自1963年成立至今，已先后多次擴大生產規模，積累了豐富的員工經驗。由于該廠的生產效率極高，已有超過150個立頓和家樂方便湯及副食產品選擇其作為北美地區生產基地。該廠為一條龍式生產模式，覆蓋從原料到混合再到包裝和發貨的整個生產流程。這個高度自動化的工廠每年可為聯合利華加拿大生產超過3千萬件包裝產品。
為了實現可持續發展的目標，在提高機器操作員安全的同時縮短停機時間，進而進一步提升生產率，公司仍在不斷改進生產實踐及相應設施。
面臨的挑戰
在聯合利華機器升級案例中，包括家樂亞洲副食生產中的 Bartelt 成型、填充和密封機。借助輥柱將預印密封箔輸送到自動化機器中，在其中將密封箔折疊，三邊密封，并切割為獨立的小包裝袋，然后撐開小包裝袋，填充，再用激光進行標記并密封，最后從機器輸送至傳送帶上。整個過程均在密封的有機玻璃環境中完成，這樣既可保證產品衛生，又可查看生產作業情況。各站點的有機玻璃安全門均裝有磁性安全開關，只要門開啟，開關中的繼電器就會發出信號，整個生產線將停止運行。這一設計旨在保護員工免受運動機器部件的傷害。
借助磁性安全開關系統，操作員面板將指示“安全門已打開”；但卻不會指明具體是哪個門打開。聯合利華各種機器安全門總數量大約為15至20個，這樣，機器操作員需要花費很長時間才能確定具體是哪個門打開，進而才能確定發生故障的工作站。
[DividePage:NextPage]
現有的硬接觸式安全互鎖門開關可保證員工和機器的安全，但如果開關發生故障，將會導致故障停機，需要采取復雜的故障處理措施，進而造成生產損失?，F(xiàn)有的磁性開關系統也可能會超控，同樣存在潛在的安全風險。
“聯系電氣技術人員需要時間，等他趕到并查找問題也需要時間，接下來可能還得去找零件 - 最終可能需要花費半個小時或一個小時的時間”，聯合利華加拿大工廠工程師 Jose Suarez 稱。
為滿足客戶需求，聯合利華加拿大每分鐘生產約100包或 10盒產品。Suarez估計每分鐘的停產成本約為 7 美元，因此時間都是金錢。但即使停產，聯合利華也能夠完成訂單。他們必須通過增加員工工時來彌補生產損失，由此造成的加班費用將增加總體運營成本，進而導致利潤下降。
聯合利華所需要的解決方案應滿足：指示眾多安全門中具體哪個門已打開以及哪個開關存在故障、防止超控、減少安全繼電器的數量?！拔覀兿胍矢摺踩愿鼜?qiáng)和完全可靠性最優的解決方案”，Suarez 稱。

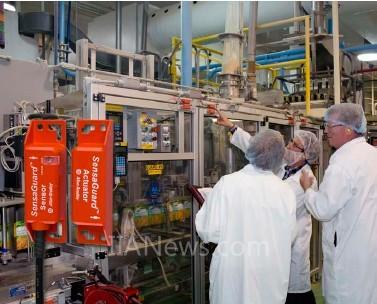

聯合利華機器安全門上安裝了羅克韋爾自動化 SensaGuard 無線射頻識別非接觸式安全開關
解決方案
面對停機所帶來的困擾，一名具創新意識的聯合利華員工建議對安全開關進行升級。聯合利華與位于加拿大安大略省康科德市的羅克韋爾自動化授權分銷商Gerrie Electric展開了合作，該解決方案交由其傳感器和安全專家 Gadi Hamou 負責。Hamou提供了一個羅克韋爾自動化SensaGuard?無線射頻識別非接觸式安全開關的樣品。
“最初，我們僅在一臺機器上使用 SensaGuard 樣品”，Jose Suarez 說，“我們獲得了 Gadi 的大力支持，他確保我們找到了完全符合具體應用的解決方案”。
SensaGuard 安全開關采用感應技術進行檢測，無線射頻識別(RFID，Radio Frequency Identi cation)技術通過代碼查找匹配的無線射頻識別伙伴塊，之后才允許機器啟動。這樣，如果受監視的安全門處于開啟狀態，機器將無法運轉，而當機器正常運行時，無論剛性或磁性材質都不會對安全門產生任何影響，無法打開安全門或超控。
SensaGuard 非接觸式安全開關在設計和制造上均遵循全球標準，符合 EN954-1 的類別 4/SIL 3，并已通過 IEC61508 的 TUV 功能安全認證。即使多個單元串聯，也仍能保持類別 4/SIL 3 的安全等級，進而滿足高可靠性和穩定性要求。開關上的 LED 指示燈可直觀指示安全門的狀態；可指示“門未對準”，并提供高級診斷，進而幫助確定故障原因。
“SensaGuard 是一款完全符合聯合利華具體應用的解決方案”，Hamou表示，“其不僅提供了指示燈，而且減少了安全繼電器的數量，圓滿完成了本次升級”。
借助該解決方案，可將15個開關連接至一個安全繼電器，與主面板進行通信。開關上的指示燈可為故障診斷提供相關信息?！熬G燈代表一切正常，紅燈閃爍代表開關構件中的開關打開，紅燈代表特定開關打開或開關故障”，Hamou 介紹。
“新機器的操作員對這些傳感器非常感興趣”，Suarez稱，“他們不需要咨詢電氣技術人員就能找出故障，并可獨立解決相應問題，更好地把控現場情況”。
[DividePage:NextPage]
成果
聯合利華加拿大在整個工廠各種操作設備的安全門上共安裝了約170個SensaGuard非接觸式安全開關。該安全開關解決方案使得標準產品與安全產品之間協同配合，從而將安全方面的資本轉化成能為您帶來積極回報的投資，一項既能提高員工安全，又能提升生產率的投資。
開關上的指示燈可精確定位故障傳感器并為操作員提供相應指示，這大大簡化了故障處理工作，從而將停機時間降至最低。該解決方案能夠?yàn)檫M(jìn)入機器運動區域的操作員提供了更多安全保障，操作員可執行更多控制操作，以最大程度保證產線運行。
“新機器的操作員對這些傳感器非常感興趣”，Suarez 稱，“他們不需要咨詢電氣技術人員就能找出故障。該解決方案實際上幫助我們提高了員工士氣，操作員可以獨立解決相應問題，更好地把控現場情況”。
聯合利華加拿大的解決方案完全符合其設定的標準，不但可指示已打開的安全門和故障開關，而且無需電氣技術人員的協助即可排除故障，同時還可減少各個應用所需的安全繼電器數量。
無論是對工廠車間問題的了解，還是安全解決方案的實施，都離不開Gerrie Electric和羅克韋爾自動化在機器安全和工業自動化領域的豐富經驗，正是雙方經驗的完美結合，實現了這一經典案例。
SensaGuard安全開關在過去的14個月中使得聯合利華的生產效率提升達 3%。
聯合利華還有很多尚處于預備工程階段的可持續發展項目，他們計劃使用SensaGuard非接觸式安全開關逐步升級剩余機器，以確保整個工廠的安全與效率。
（原創）
