摘要：本文論述了機房空調系統的工作原理，以及西門子 LOGO! 控制器在機房恒溫恒濕機組上的應用。

一、應用簡介
　　1.應用簡述：計算機設備及通信交換機、數據設備、服務器等，由大量密集電子元件組成，要提高這些設備使用的穩定性及可靠性，需將環境的溫度和濕度嚴格控制在特定范圍。精密機房空調可將機房溫度控制于±1℃、濕度控制于±5%之內，從而大大提高了設備的壽命。
　　機房空調（也稱恒溫恒濕空調）是在近30年中逐漸發展起來的一個新機種，它能夠充分滿足機房環境要求的精密控制條件，能為機房設備提供恒溫恒濕的運行環境，是針對現代電子計算機、通信交換機、數據設備、服務器等機房設計的專用空調。該產品的主要特點是大風量，小焓差，恒溫恒濕精密控制。其工作的精度和可靠性比傳統舒適性空調（主要指家用空調、中央空調等）更高。。
　　2.公司介紹：艾爾維爾（上海）機房設備有限公司是美國菲尼克斯高科技集團為了滿足亞太市場的需求,在滬投資建設的全資子公司，結合亞太地區的實際情況，專業開發、生產機房空調、基站空調等各類專業精密環境控制設備。為金融、電信、郵政、醫衛等各行業用戶提供高技術含量，高性價比、符合用戶需求的環境控制設備和服務。
二、應用說明
　　1.應用功能描述
　　機房空調的控制功能主要包括四方面：
　　?制冷：當室內溫度高于設定值和設定制冷偏差值時，壓縮機啟動，低于或者等于設定值時，壓縮機關閉；
　　?加熱：當室內溫度低于設定值和設定加熱偏差值時，電加熱啟動，高于或者等于設定值時，加熱器關閉；
　　?加濕：當室內濕度低于設定值和設定加濕偏差值時，加濕器啟動，高于或者等于設定值時，加濕器關閉；
　　?除濕：室內濕度高于設定值和設定除濕偏差值時，壓縮機啟動，低于或者等于設定值時，壓縮機關閉。

　　

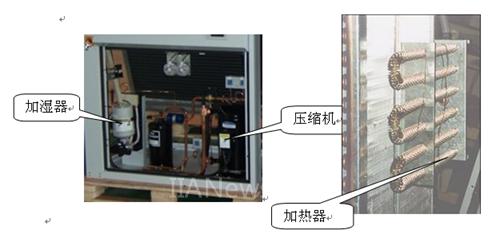

　　　　　　　　　　　　　圖1控制部件示意圖
　　2.工藝流程：

　　

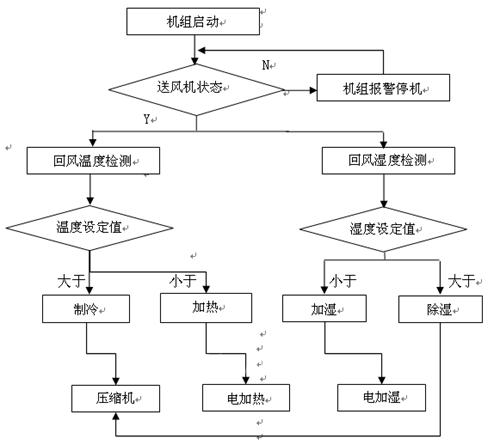

　　　　　　　　　　　　　圖2控制系統流程圖
　　3.系統需要分析：
　　本設備在選型初期考慮了三種方案：
　　?第一種方案是采用單片機控制，邏輯功能部分實現沒問題，但開發周期很長，可靠性較差，而且無法靈活修改滿足非標設備的需求。
　　?第二種采用通用可編程控制器PLC，所有的控制功能均可實現，但PLC價格相對偏高，而且大多數功能都沒有涉及到，達不到高性價比的要求。
　　?第三種采用LOGO!控制器，不僅編程簡單，功能全而不繁多，而且可以靈活配置，非常適合應用在機房空調設備上。
　　經過比較后，最終確定使用 LOGO! 作為核心控制器。
三、應用的設計與實現
　　1.電氣控制原理圖說明
　　硬件配置：
　　?控制器：Siemens LOGO!12/24RC,DM16 24R,AM2 AQ
　　?開關電源：220VAC/24VDC
　　?變壓器：380VAC/24VAC
　　?部件：壓縮機、加濕器、加熱器等
　　電氣原理圖如下圖所示：

　　

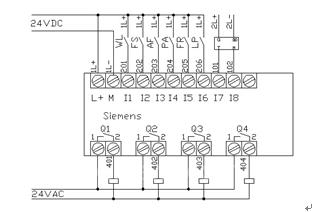

　　　　　　圖3 LOGO!12/24RC 接線圖

　　　
　　　　　圖4 LOGO!DM16 24R 接線圖

　　
　　　　圖5 LOGO! AM2 AQ接線圖

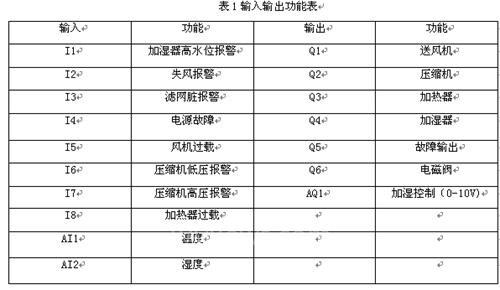

　　2.I/O分配表

　　
　　! 控制程序說明
　　程序部分按照控制功能流程圖分為風機控制、溫度控制、濕度控制（本程序采用的是開關加濕控制板，所以采用開關量控制加濕器），控制程序如下圖所示：

　　

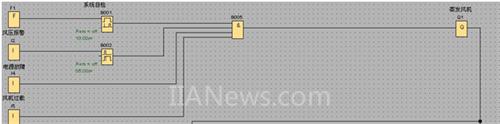

 　　　　　　　　　　　圖6 風機運行控制程序

　　

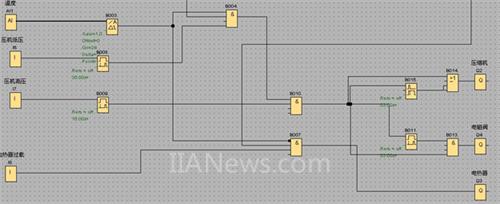

 　　　　　　　　　　　　圖7 溫度控制程序

　　

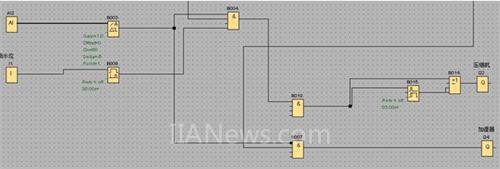

 　　　　　　　　　　　　圖8 濕度控制程序
　　4.應用設備圖片展示

　　

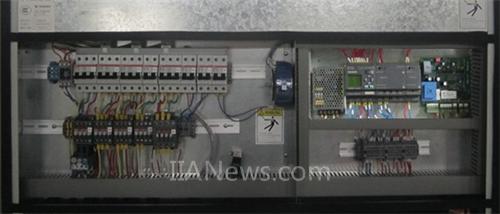

 　　　　　　　　　　　圖9 電控柜內部結構圖
四、應用體會
　　西門子LOGO! 控制器在編寫程序方面比較方便，有許多功能塊可以直接調用，尤其是它的軟件支持離線仿真功能，非常實用，可以及時檢測調試程序。在系統整個運行過程中，LOGO!表現非常穩定，其結構尺寸也非常緊湊，美觀，是一款性價比很高的產品。
　　當然該產品也有不足之處，比如目前機房空調上位機監控系統多采用Modbus通訊協議，而目前LOGO! 不支持RS485接口，雖然新款的 LOGO! 0BA7 提供了以太網接口，但是目前多數外圍設備還依然是串口的天下，加以時日，當以太網成為行業標準的時候，LOGO! 產品就會有更大適用空間。
