引言：數控車床是一種高精度、高效率的自動化機床，可加工多種零件，數控車床的主軸控制往往需要良好的定位功能，這將直接影響到零件加工的效果。臺達C2000變頻器的單點定位控制很好地滿足了這一控制需求。本文主要介紹臺達C2000變頻器在數控車床上的應用。

　　數控車床是一種高精度、度效率的自動化機床，可加工多種零件，數控車床的主軸控制往往需要良好的定位功能，這直接影響零件加工的效果。C2000變頻器的單點定位控制很好地滿足了這一控制要求。

　　1 數控車床示意圖

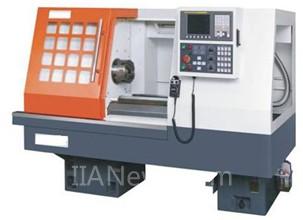

　　圖1 數控車床

　　2 車床加工流程

　　程序復位→機械回零→自動加工→循環啟動→調整轉速等參數，其中自動加工階段需要主軸定位功能。

　　3 單點定位控制介紹：

　　單點定位控制僅在FOCPG模式下使用，設置某個多功能輸入端子為單點定位控制，同時設置內部定位位置。變頻器在FOCPG模式下運行，該多功能端子輸入端子為ON時，變頻器開始減速至內部定位位置后停下來。單點定位控制過程如圖2所示。

　　圖2 單點定位控制圖

　　4 變頻器配置

　　C2000+PG

　　5 主要參數：

　　在完成自學習后，主要設置參數如表1。

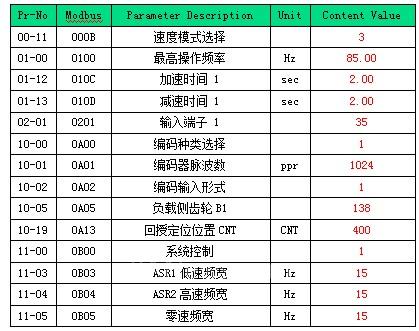

　　表1 變頻器主要參數

　　6 測試結果：

　　監測到的變頻器運行狀態如圖3和圖4所示。

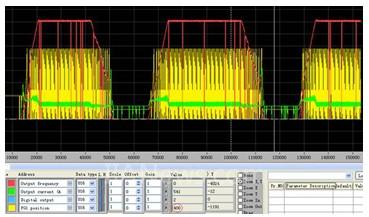

　　圖3 變頻器運行狀態

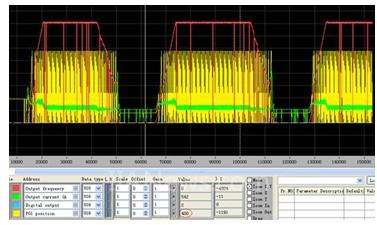

　　圖4 變頻器運行狀態

　　從以上兩張波形圖可以看出不同時刻PG1位置都是400，這正是設置的內部定位位置，這證明C2000定位控制精度良好。

　　7 推廣優勢

　　C2000控制能達工藝的精度要求;

　　相對于伺服控制簡單，成本降低，成本的降低主要來自兩方面：變頻器相當于伺服控制器成本低;變頻器拖動異步電機即可，相對于伺服同步電機進一步降低了成本。

　　8 結束語

　　臺達C2000變頻器的單點定位控制，能夠滿足數控車床的控制要求，這拓寬了C2000變頻器在數控車床行業的應用范圍。
