一、木材加工旋切機說明

　　目前多層板生產廠家在單板生產過程中, 采用傳統的有卡定心圓木旋切機進行加工，這種加工方法精度高，質量好。但是, 由于卡心的存在， 旋切圓木直徑在200 mm 左右時，就無法在有卡旋切機上加工;而且圓木直徑較小時， 圓木剛度降低， 旋切單板質量較差， 這時如果將剩余的木芯拋棄或加工成木工芯板,均會造成原材料的極大浪費，從而增加單板的生產成本。 于是廠家普遍采用無卡圓木旋切機對剩余木芯進行再次旋切， 使原材料得到了充分利用。

　　二、選切機介紹

　　Goodrive12旋切機專用變頻器是在英威騰Goodrive系列產品平臺上開發的一款專用產品。變頻器將旋切機原控制系統中的控制器/PLC功能集成到變頻器內，可將控制器/PLC省掉，并且具有旋切和分斷一體控制。用于木材的旋切加工，具有旋切厚度均勻、精確，木材分斷時可精確控制最后一張木材長度，完全符合客戶需求，可以使客戶無縫切換。

　　三、方案設計及優勢

　　1、優異速度控制精度，低頻轉矩特性，良好弱磁控制;

　　2、剎車性能優異，必須滿足急停急啟，且正反轉切換必須迅速;

　　3、調試簡單，支持參數靜態自學習;

　　4、良好的過載能力及環境適應能力，運行可靠性高;

　　5、EMC性能優異，避免變頻對外造成干擾;

　　6、旋切厚度誤差在±0.01mm，旋切長度誤差在±20mm 產品優勢：? 獨特厚度補償，效果更佳? 定時停機，更加靈活的商務操作? 旋切、定長分斷一體控制? 加減速響應快 ，0.3秒反復不過流。

　　四、系統原理及控制實現

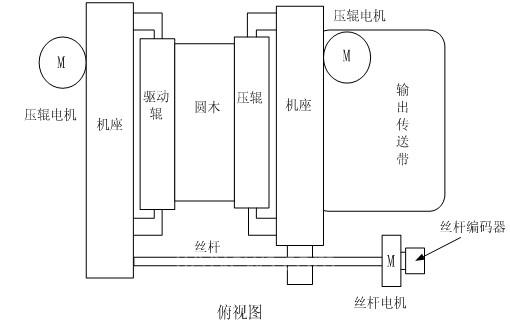

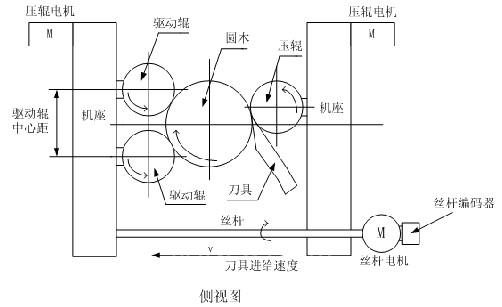

　　4.1旋切機關鍵部件示意圖

　　4.2 控制實現

　　1、按啟動開關，變頻器開始工作，壓輥電機先啟動或同時啟動可以通過參數選擇(由變頻器輸出繼電器控制壓輥電機接觸器)

　　2、壓輥電機啟動后，經過絲桿電機啟動延時時間，絲桿電機啟動，如按下快進開關則按快進速度進刀，否則按圓木實際直徑計算速度進刀，當旋切碰到前行程開關(圓點復位開關)時，壓輥電機立即停止，同時絲桿電機按設定的快退速度退刀至退刀截止位置或退刀轉換進刀位移，再進刀，依次循環。退刀過程中，當壓輥電機停止時間大于壓輥電機再啟動時間時，壓輥電機再啟動。

　　3、絲桿電機在進刀時，如果按下快退開關，則立即快速退刀，在退刀或按圓木直徑計算進刀時，如果按下快進開關，則立即快速進刀。

　　4、前行程點同時為原點復位點。在進刀旋切過程中，當碰到前行程開關時，自動退刀，并進行原點復位，防止干擾導致位移量偏差的產生。
