一、行業概況
暖通空調系統的自動控制，對于保證空調系統本身的合理運行、減少人力、實現安全操作起到了非常關鍵的作用;它也對暖通空調系統和技術的發展起到了極大的推動作用。暖通空調的自動控制在前些年主要依靠DDC控制，但技術人員在越來越多的項目中漸漸的發現DDC對一些控制精度要求高的項目是無法達到預期的目標。在工業控制中被大量使用的PLC漸漸的在暖通行業了取代DDC的控制。在一些大的復雜的項目中經過對比發現PLC無論在實用性還是經濟性相對DDC都有絕對的優勢。UniMAT PLC憑借其CPU的強大控制性和獨特的模塊優化配置漸漸成為行業的首選趨勢。
二、項目介紹

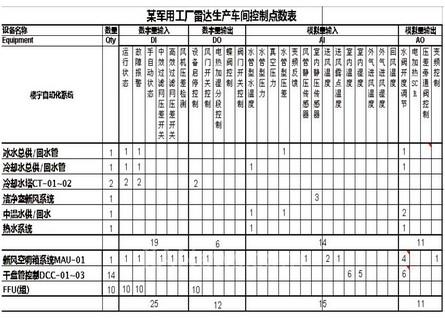

本項目是為某軍用工廠雷達生產車間所做的控制系統，該系統分為水系統、空調系統和酸堿排氣系統3個子系統。由于該項目生產車間的重要性，在設計中無塵室規劃為萬級要求千級施工設計方案。無塵室的控制精度要求為溫度±0.5度，濕度為±5%。壓力保持房間為+12Pa。項目的控制點數如下：
三、項目配置
本控制系統分為2個控制區域，水系統和排氣為一個控制區域，無塵室的MAU和DC及FFU控制系統為一個控制區域。由于一些一線品牌單溫度帶變送器傳感器比較貴，考慮經濟性，我們采用單溫度為電阻型傳感器，其他的傳感器為電壓型。
水系統和排氣系統的控制方案中溫度為4個，其他的傳感器為10個。AO輸出為11個，則有11個PID控制回路，在配置中200系列的PLC最大擴展功能為7個模塊?？紤]最佳經濟性的方案配置如下：
UN216-2AD23-0XB0
UN231-0HF22-0XA0
UN235-0KD22-0XA0
UN231-7PC22-0XA0
UN232-0HD22-0XA0
UN232-0HD22-0XA0
UN232-0HB22-0XA0
此方案我們和西門子品牌同類型同方案的PLC比較后會發現UniMAT PLC無論CPU的功能還是模塊的優化配置其優勢都非常明顯。
在該控制要求中無塵室的設計為MAU全新風系統和室內DC(干盤管)系統，經過核算，最佳配置如下：
UN216-2AD23-0XB0
UN231-0HF22-0XA0
UN231-7PC22-0XA0
UN232-0HD22-0XA0
UN232-0HD22-0XA0
UN232-0HD22-0XA0
UN221-1BF22-0XA0
四、水控制要求

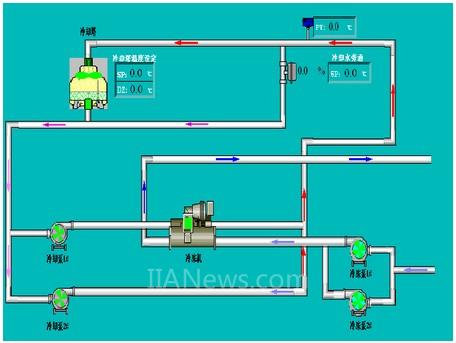

1、冷卻水系統中根據冷卻水的溫度控制冷卻塔啟動的臺數和冷卻旁通閥的開度。以保證冷凍機的正常運行。
2、冷凍水系統中根據壓差值控制壓差旁通閥的開度。
3、酸堿排氣根據風管壓差控制酸堿排氣的頻率
4、中溫水系統的控制和PCW換熱根據供水溫度控制換熱閥的開啟。此系統中水溫的控制要求極高，當水溫控制偏差較大的時候會在水管表面產生結露，有可能導致從室內機臺的故障。從而影響產品的合格率。
5、根據熱水出水溫度控制蒸汽閥的開度，以保證熱水溫度的穩定。
五、風系統控制要求

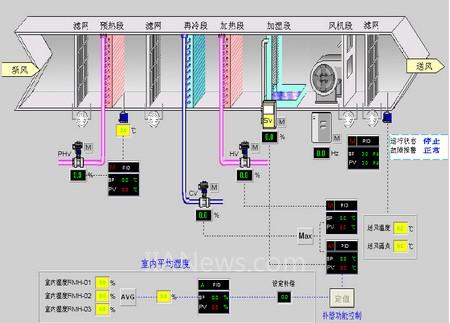

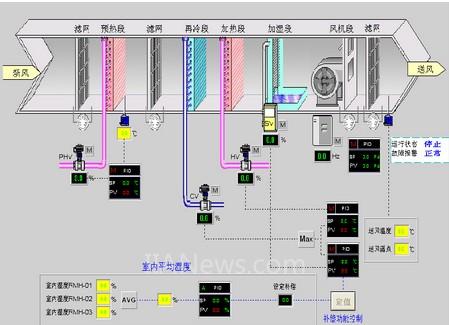

1、根據室內的壓力控制新風閥的開度、
2、MAU根據預熱控制預熱閥的開度，以防止冬季冷盤管的凍裂。
3、根據送風露點控制MAU的冷水熱水和加濕。
4、根據室內的溫度控制對應DC閥的開度。
5、FFU共分為10組，每組6臺，當其中某組出現故障的時候可以很輕易的找到故障設備。FFU啟動的時候按1-10號順序延時啟動，關閉則反之，禁止10組同時啟動，以免因啟動電流過大而引起設備的保護。
六、完工分析
1、過程控制：經過現場的調試后工程師發現編程使用方法與西門子完全一致，現場人員無需再學習新的編程方法，從而節約了現場調試的時間，而且最終的控制效果尤其是PID非常穩定，達到當初設計的預案。
2、性價比:2套控制系統如采用西門子的國產PLC則無法達到點數的要求，若采用西門子進口模塊則對應的傳感器需要采用變送器，在成本上有很大的增加。經采用億維PLC后最佳的優化方案總成本至少比西門子的方案便宜50%以上。
（轉載）
