一、系統概述

　　縱切機是瓦楞紙紙箱生產中一單元設備，它的作用是將瓦楞紙紙板經過正面的切刀剪切后，再經過后面壓痕的上下輪壓痕，生產出來的產品經過折疊黏貼就成了我們?nèi)粘Ｊ褂玫陌b紙箱。

　　一般的紙箱壓四痕疊成的四方體，當然也有的包裝需要壓五痕或者壓更多的痕，那樣就可以疊成五棱立方體、六棱立方體甚至更多的立方體包裝品了。切刀數量取決于紙板的寬度和制成紙箱的幅度，一把刀可以把來料切成兩塊，兩把刀切成三塊，類推，五刀可把紙板切成六塊，即一次最多可以做六個成品。

　　五刀

　　八線

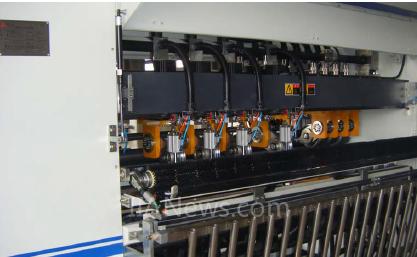

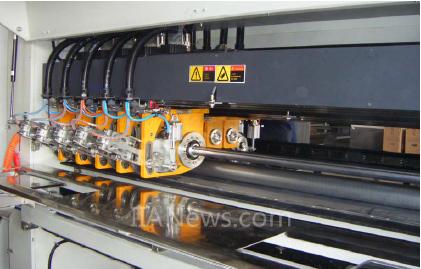

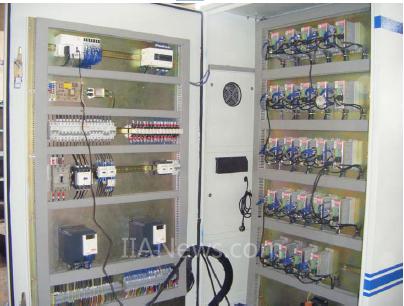

　　現場應用圖

　　二、工藝介紹

　　伺服的作用在于定位切刀和壓輪的位置。設備啟動后，伺服經過齒輪齒條(或者絲杠)帶動刀和壓輪向右邊靠近，進行回原點動作，尋找到參考點。根據設定的參數選定刀的數量和壓輪的數量，上位機控制伺服運動到運算的位置，至此排刀和壓輪動作結束。通過手動控制氣缸的吸合，壓輪和切刀壓下，在主電機的帶動下，紙板就會被切開、壓上痕，包裝成品紙板。

　　當一個批次的產品做完了后，需要進行換單，進行另外的生產。這就需要上位進行選刀和壓輪(根據設定的參數)進行移動。通過上位機控制算法選擇實際距離和設定距離最近的刀進行動作。由于換單生產時一般不要求斷電，要求換刀必須要迅速。

　　三、KINCO 控制方案

　　1)電機的選擇

　　瓦楞紙縱切機采用電機主要用來控制刀和壓輪，控制精度高，換刀速度快。

　　目前該行業越來越多采用伺服電機作為執行電機，然而正確的選擇電機對該設備的設計非常重要。

　　該設備常見負載一般為兩種，一種為滾珠絲杠，另一種為齒輪齒條

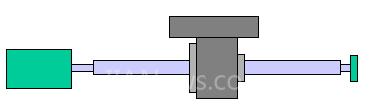

　　A.滾珠絲杠負載:電機的選擇必須綜合考慮伺服電機的性能以及滾珠絲杠的成本。根據當前需求進行電機扭矩的計算。

　　如：當前需求

　　滾珠絲桿導程8mm

　　絲杠上的薄刀以及其他按照20Kg 計算。

　　根據機械負載情況計算電機力矩

　　T=F*PB/2P

　　T 為電機力矩

　　F 為旋轉電機轉化為直線方向的推力

　　PB 為絲杠的導程

　　如果選擇常用的750W 交流伺服電機，電機扭矩T=2.4NM。

　　F=1800N，理論上可以滿足要求。

　　B.齒輪齒條負載

　　1.齒條導程：50MM

　　2.齒條上的薄刀以及其他按照20Kg 計算。

　　根據機械負載情況計算電機力矩

　　如果電機T=8NM

　　F=1000N，理論上滿足要求

　　而通用的三相交流伺服系統電機軸在停止時都會存在前后校正，為了保證瓦楞紙切割的精度，必須采用氣缸鎖死，然而會造成成本的增加。

　　步科公司為了解決該問題，開發了多級伺服電機，采用特殊的控制算法，使電機在停止時有步進電機的性能，停止時電機軸不校正，按照恒定的力矩鎖住電機軸，運行時有三相交流電機的性能。此電機最適合應用于齒輪齒條的負載。

　　2)驅動器的選擇

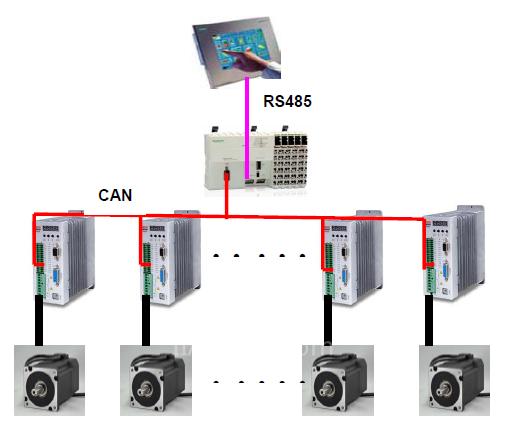

　　瓦楞紙縱切機應用一般為多軸控制，如五刀八線需要21 臺伺服電機，如果采用傳統的脈沖控制方式，接線復雜，容易出錯，整體成本高。步科公司是國際CiA 組織的會員，也是國內工業自動化領域的領導企業，擁有基于CANopen 總線技術的完整的機器自動化解決方案和產品。在CAN 總線伺服產品上有近20 年的研發與應用經驗，應用領域廣闊，主要包括：包裝、煙草、印刷、醫療、電子行業等。因此采用帶CAN 總線的伺服驅動器CD421-AF 系列產品以及多級伺服電機是該設備的最佳選擇。PLC 可以采用施耐德M258，觸摸屏采用KINCO MT4403T。

　　四、方案配置

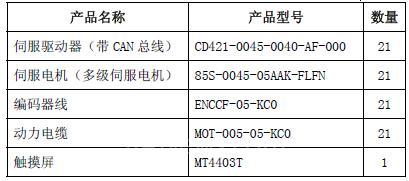

　　配置表一(采用CD421-AF 以及多級伺服電機配置，)適合齒輪齒條

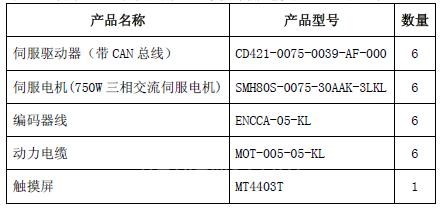

　　配置表二(采用CD421 以及通用750W 交流伺服電機配置)適合絲杠

　　五、結論

　　1、與原步進電機方案比，速度提高30%;

　　2、高速不丟步;

　　3、控制精度更高，幅度±0.5mm;

　　4、接線簡單可靠。

（轉載）
