摘要：華北油田是我國重要的石油產區之一， 已開發的油氣田主要集中在河北省的冀中地區和內蒙古地區?？碧矫娣e近20萬平方公里。探區內有石油資源30億噸左右，現已探明11億噸，探明程度36.7%，而石油勘探作為一項高精尖技術一直被國外廠商所壟斷，沒有過硬的產品和技術很難進入石油勘探領域。而國內廠商因技術的不完善或種種原因始終未能進入石油勘探行業。
關鍵詞：無線通訊
而昆侖海岸的無線通訊油井監控系統則在華北油田得到了完美的應用，這不僅僅是一個簡單的系統應用，更是對國內廠商的高度認可，中國人終于有自己的系統可以采集自己的石油了!這是一種莫大的驕傲，對于眾多國內廠商來說更是一種激勵!

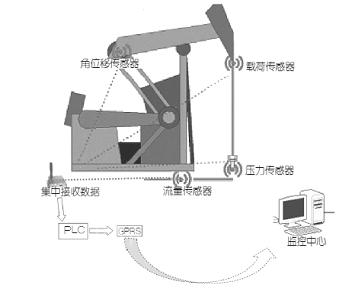

無線通訊油井監控系統工作原理
WST01無線傳感器發送端連接角位移傳感器、載荷傳感器、流量傳感器采集相關傳感數據后發送到NRM02無線通信接收模塊;
NRM02無線通信接收模塊將接收到的數據傳遞給PLC;
PLC再通過連接GPRS設備發送到監控中心，從而實現油井勘探遠程監控;
本案例在華北油田得到成熟應用，產品的高穩定性及成本可控，得到了使用方的廣泛贊譽，并在中石油的其他油田的勘探中陸續推廣開來，是我國國內廠商石油勘探不可多得的經典應用案例。

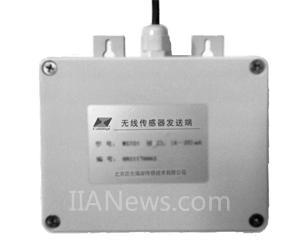

無線傳感器發送端：WST01
主要應用在野外或配套供電環境不便的場合，或需要對現有有線信號采集實現無線升級等工況。通過接收端上位機可直接使用組態實時監測現場數據。
供電方式19AH/3.6V鋰電池(一節)
環境溫度-20℃～60℃
接 口RS485/4mA～20mA/電橋
平均功耗<2mW
參數設置手操器+菜單
通訊頻段428MHz～435.5MHz
傳輸距離200m(空曠環境下)
殼 體ABS白色90mm×115mm×55mm
無線通訊接收模塊：NRM02
主要是配合無線傳感器使用的，可以通過無線通訊，接收各種無線傳感器的采集數據，并通過串口，將數據轉發給上位機。
供 電DC 24V
環境溫度-20℃～60℃
通訊接口RS-485
波 特 率9600bps
響應時間≤100ms
通訊頻段428MHz～435.5MHz
信道數量16
設備地址0～255
接收地址0～255
通訊距離200m(空曠環境下)
外型尺寸82mm×28mm×93mm (不包括天線)

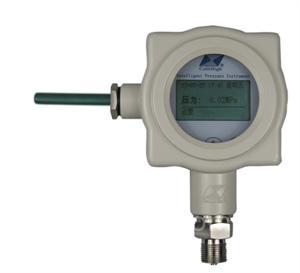

無線通訊壓力變送器：JYB-KB-CW1000
主要應用領域是針對野外或配套供電環境不便的場合，如輸油、輸汽、供暖等輸送能源管道等地方進行壓力監測，實現信號無線遠傳，配合無線通訊接收模塊(N R M系列)使用，上位機可直接使用組態實時監測采集數據。
供電方式8Ah/3.6V鋰電池(一節)
量 程0MPa～60MPa
環境溫度-30℃～45℃
介質溫度-30℃～85℃
系統精度±0.25%
熱力零點漂移≤±0.03%F·S/℃
平均功耗<2mW
視窗尺寸54mm×45mm(128×64點)
參數設置手操器
通訊頻段428MHz～435.5MHz
傳輸距離200m(空曠環境下)
殼體尺寸ФD: 100mm，H:66mm(不含天線)
過程接口M20×1.5
防護等級IP54
防爆級別ExibⅡCT4
總結：
本系統涉及角位移傳感監控、載荷傳感監控、流量傳感監控、無線通訊傳輸，最終實現了高效穩定的遠程油井監控，使工作人員不必親臨現場即可對現場的油井勘探狀況了如指掌，大幅提高了作業效率與我國遠程自動化作業程度。隨著我國信息化的推進，此系統的應用將會在更多的油田得到應用，昆侖海岸也會不斷完善自己的技術和產品以適應新的需求。
