工廠信息
廠名： 詹姆斯河電廠
應用地點： 美國密蘇里州斯普林菲爾德市
項目類型： 系統更新
工廠類型： 燃煤燃氣電廠
輸出： 253MW(2 x 22MW，1 x 44MW
1 x 60MW，1 x 105MW)
合同日期： 2006年3月
完工日期： 2007年4月
背景資料
1957年，美國密蘇里州斯普林菲爾德城市公用事業部委托為其詹姆斯河電廠建立一個分布式氣動控制系統。這個工廠在當時人們的眼中十分先進，因為它沒有在整個工廠建立一系列單獨的控制站，而是采用中央控制室對工廠的運行集中控制。
維護經理Steve Stodden先生解釋說，“多年以來，我們一直試圖維持已有系統的功能，但維護一個具有50年歷史的系統并非易事。幾年前，我們開始在全廠范圍內討論升級舊控制系統以提高工廠安全性，并且采用現代數字技術。最后，我們決定采用橫河電機新型CS 3000控制系統控制電廠的五臺發電機組?！?/FONT>
客戶需求
“我們對參與競爭的供應商的評估是結合各方面因素考慮的，系統的更新工作可能要持續數十年，直到現有設備退役?！?Stodden先生說?！霸谖磥淼囊欢螘r間內，我們必須確保供應商能夠提供相應的支持?！?/FONT>
在選擇供應商的時候，接下來關注的是系統詳情。最初的投標是基于4~20mA協議，但后來由于FF現場總線顯現出的優勢，終被FF現場總線所替代。工廠有五臺發電機組，總?cè)萘繛?53MW——兩臺22MW，一臺44MW，一臺60MW和一臺105MW。
使用范圍
“我們決定自己完成所有新系統的安裝”，Stodden先生說道，“這樣我們的工作人員就能對每個細節都了如指掌。我們非常高興整個過程十分順利，僅用六周就完成了安裝。CS 3000無論硬件還是軟件都運行正常，沒有問題。我們最大的障礙是在將兩個控制室合并時需要移動電氣聯鎖。如果沒有橫河電機系統的出色表現，我們的啟動仍遙遙無期。”
“原來，”他繼續說道，“機組1和2在一個控制室中，而機組3、4和5分別在單獨的控制室中。作為該項目的一部分，我們將這些控制室合并為一個。新系統工作正常，我們現在只需一個控制操作員就可以運行機組1和2，而以前每臺機組都有專門的控制操作員?！?/FONT>
“機組3、4和5采用‘混合’配置。這些機組裝有舊控制系統平臺，操作員界面為手動-自動站。該控制系統雖已過時但仍在工作。因此，作為統一機組任務中的一步，我們采用了橫河電機操作員控制平臺，使其與已經安裝的舊控制系統硬件通信。操作員看到的機組1和2的操作員畫面是同一類型的，而不會意識到它是采用了完全不同的控制系統。CS 3000直接控制報警器和其他功能，并在CS 3000顯示器中顯示控制回路，但需要通過相應的接口進行處理?！?/FONT>
我們咨詢了操作員對新電氣系統的接受程度，Stodden先生引用了其中一個人的話解釋道，“他以前認為‘引入新系統是我們有史以來最糟糕的決定。’但系統啟動不到兩個月，同一個操作員問‘我們其他三臺機組何時采用新系統?’這足以說明到目前為止，我們的操作員是十分滿意和高興的?！?/FONT>
CS 3000系統具有自動順控能力，這在以前是不可能做到的。例如，以前使給煤機停車需要許多控制操作，以維持鍋爐的安全運行。而現在整個順控都實現了自動化?！拔覀冎恍璋聪乱粋€按鍵，就可以坐在那里監視順控中的每個過程?！盨todden先生邊說邊露出了滿意的笑容。

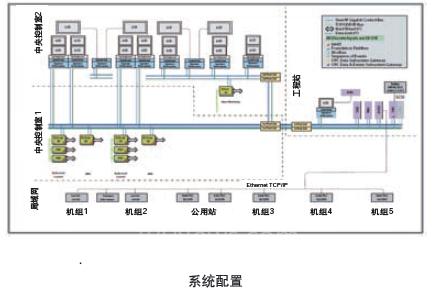

系統詳情
系統： CENTUM CS 3000
I/O總數： 約1,400
系統配置：9個操作站，1個工程師站，1個子系統通訊操作站 CS-3000，1 個多用途操作站 CS-3000
其他： PRM(工廠資源管理系統)，F(xiàn)F現場總線，Bailey INFI90接口
范圍： 系統，工程管理，設計，配置工程，調試服務

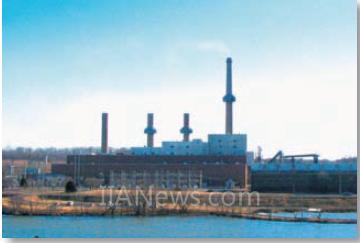

關于詹姆斯河電廠
今年是該工廠成立50周年慶，它由五臺具有汽輪機的燃煤鍋爐和兩臺天然氣渦輪機組成。該工廠最初設計采用天然氣作為主要燃料，煤作為冬季備用燃料。在20世紀70年代后期，由于1978年推出的電廠和工業燃料使用法案(Power Plant and Industrial Fuel Use Act)，情況發生了變化。該電廠現在使用不到1%的天然氣作為蒸汽鍋爐的燃料。
最近采用了超低NOx燃燒室和二次空氣，極大減少了氮氧化物的排放，也為于2009年生效的EPA標準做好了準備。詹姆斯河電廠的所有機組仍然具有100%燃煤發電或100%燃氣發電的能力。
工廠現在提供的電力占城市公用事業部供應電力的二分之一強。在過去的三年，工廠平均強迫停車率略高于1%，這約是全國平均水平的五分之一。
