臺灣九驊科技有限公司 (UMA) 開發的光學檢測設備，采用雷尼紹RGH22系列高性能光柵系統，為智能型手機鏡頭提供精準、快速和可靠的質量檢定。
智能手機近年十分流行，根據統計，2013年全球智能手機出貨量已超過10億臺，預計2014年將達到12億臺。拍攝是智能手機的一個不可或缺的功能，人們已習慣把每天的生活點滴、所見所聞拍攝下來與親朋好友分享，因此對照片的質量或是拍攝速度都有相當高的要求。鏡頭質量的好壞會直接影響到拍攝質量。因此各大智能手機廠商紛紛提升拍攝功能以吸引更多的消費者，市場上部分智能手機鏡頭的像素更高達2千萬。臺灣九驊科技有限公司 (UMA) 開發的光學檢測設備，采用雷尼紹RGH22系列光柵系統為業界提供精準、快速和可靠的鏡頭檢測方案。
工作原理

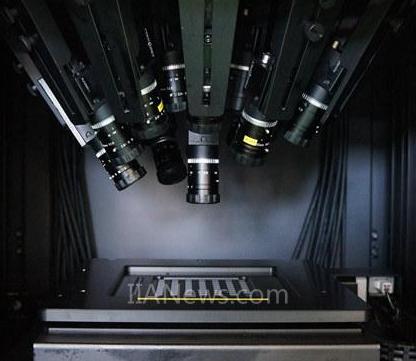

鏡頭檢測設備用于檢測鏡頭成像質量。工作原理是利用光路投影方式通過待測鏡頭把標準成像檢測圖 (Chart) 直接投影在影像傳感器上，不同的鏡頭會投影出不同質量的成像，質量?jī)?yōu)異的鏡頭，成像會與標準檢測圖接近，相反就會出現差異。影像傳感器獲取分析影像后就能評估鏡頭是否達到標準。一般檢測過程中，待測鏡頭被整齊排列在移動平臺的托盤上，光路從底部把檢測圖通過鏡頭直接投影到頂部的影像傳感器上。根據分辨率的不同，每個鏡頭需要檢測9 - 21個點，甚至更多，平均2.5 - 5秒便可完成一個鏡頭的檢測。平臺以極高速度準確無誤地來回移動，這全有賴于光柵提供的反饋信息。
UMA資深業務經理李欣治先生介紹雷尼紹光柵在設備上的應用時說：“移動平臺是檢測設備中的一個核心組件，對檢測結果具有決定性的影響。移動平臺以兩組微步進電機搭配精密滾珠螺桿驅動，配合分辨率達0.1 μm的光柵，在閉合回路控制下，整體精度達1 - 2 μm。檢測時平臺移動把托盤上的待測鏡頭帶到與光路和影像傳感器中心成一直線的位置上?！?/FONT>
高精度、高重復性移動平臺
李經理解釋移動平臺精度的重要性時說：“智能手機鏡頭尺寸微小，需要檢測鏡頭上多個點，可接受的偏差其實非常小。當進行檢測時，我們必需確保光路、待測鏡頭和影像傳感器處于同一中心直線軸上，因?yàn)樯僭S偏差都會把良好的鏡頭誤判為劣品，從而影響良品率，低良品率就意味著生產成本的上漲。”
檢測設備的重復性同樣重要，直接影響成品良品率。檢測過程中定立了一個基準(以百分率為單位)，以判斷鏡頭是否合格。百分率越高代表投影出來的檢測圖成像質量越好，鏡頭質量越高，達到這個基準的鏡頭會被判為良品，低于則被判為廢品，檢測誤差率一般要求在MTF值3以內。
李經理說：“客戶尤其看重設備檢測結果的重復性，驗收設備時會作嚴格測試。盡管正式投入生產后，每個星期都會檢驗一次，以確保設備在最理想的狀態工作，但由于以往我們?cè)O(shè)備的移動平臺只以步進馬達驅動，重復性不太理想。安裝雷尼紹光柵后，移動平臺位置分辨率達到0.1 μm，大大提升了我們?cè)O(shè)備的競爭力?！?/FONT>
光柵安裝在基體上，受溫度影響會出現膨脹或收縮，從而影響移動平臺的重復性。通過采用膨脹系數較低的基體如大理石或溫度管理的方法的確能有效解決問題，但條件是光柵必須能完全依附在安裝基體上，與基體以相同幅度脹縮，而由于光柵和基體材質有異，實現起來有一定難度。RGS-20鋼帶柵尺寬度為6 mm，厚度僅為0.1 mm(連同背膠總厚度也只有0.2 mm)，其細小的橫截面使光柵能完全依附在安裝基體上，與基體同步脹縮，提供穩定的位置反饋信號，不會因溫度差異而影響系統的重復性。
高速檢測
速度是業界評估設備性能的另一個重要因素，這也是UMA檢測設備其中一個致勝的關鍵。李經理解釋說：“為了方便取放，鏡頭放置在托盤上的圓孔中時必定會預留空間，而這空間會造成檢測過程中鏡頭中心的偏差，影響最終結果。因此，如何通過軟硬件的搭配，在最短時間完成精密定位成為重要課題;通過雷尼紹高精度光柵的快速位置響應，使得鏡頭對正一次到位，大大縮短檢測時間?！?/FONT>
李經理繼續說：“受惠于智能手機和移動設備的爆發性增長，市場增長了20倍，檢測速度早已跟不上市場的需求。我們必須把速度提升才能鞏固我們的市場地位。我們?cè)缫崖犨^(guò)雷尼紹光柵的口碑，對比市場上同規格產品后發現雷尼紹的性價比是最高的。單是這點已促使我們選擇雷尼紹?！?/FONT>
交貨期準，售后服務一流
雷尼紹一直致力于提供專業的技術方案和一流的全球售后服務以滿足客戶各方面的需求。李經理說：“作為核心零組件供貨商，雷尼紹的售后服務一直做得十分出色，每當我們有什么技術問題，雷尼紹工程師都能迅速協助我們解決。交貨也十分準時，免除了我們的后顧之憂，使我們能專心開發新客戶和其他新產品?！?/FONT>
未來動態
UMA源自臺灣，所有設備都在臺灣制造。目前已成為全球前兩大鏡頭檢測設備生產商之一，通過該公司設備檢驗的鏡頭普遍搭載于當今主流品牌手機之上。這套設備主要適用于智能手機鏡頭的檢測，此外它亦可對筆記本電腦、車載及安防系統和其他裝置的微型鏡頭進行檢測。他們也為客戶提供定制服務和全自動生產設備。放眼未來，UMA將會開發更多新技術，如把檢測程序整合到生產過程中，以提高生產效率。
