應用領域

　　本次系統實驗，我們采用凌華科技PCI-9846高速數據采集儀實現了核能譜測量。鑒于能譜分析在核領域中的重要性，可以將此卡應用到核領域及其相關拓展領域。例如科學研究中測量入射射線的能譜，利用X熒光分析儀分析確定被測樣品中各組份含量，核醫學中對骨質疏松進行骨密度測量，等等。

　　挑戰

　　在核領域里，核脈沖信號攜帶著入射粒子的重要信息，它的特點是時間隨機、幅度隨機，真正對我們分析能譜有作用的是核脈沖信號波形，而系統大部分時間都是處于等待脈沖到來的狀態。如果我們的應用軟件只對脈沖波形進行處理，這樣將大大減小系統死時間，提高系統工作效率。這就需要凌華公司能夠提供這款采集卡的硬件參數，使得應用軟件能夠直接對卡進行操作，從而高效快捷地運行系統，該卡在核領域的應用范圍也將大大拓展。

　　解決方案

　　該卡的生產廠商提供這款采集卡的硬件參數，實現應用軟件對卡的直接操作，提高系統運行效率。

　　摘要

　　本次系統實驗，我們使用了凌華PCI-9846高速數據采集儀對核脈沖信號進行波形數字化處理，利用上位機應用軟件進行數據分析，從而實現了新型的對核能譜進行測量和分析的多道能譜分析系統。

　　一、系統研究的背景與意義

　　如何有效地獲取和處理能譜數據是核電子學研究的重要課題。由于核輻射的隨機性，能譜數據的獲取就歸結為對信號幅度概率分布的測定。在經典的核電子學研究中，我們使用專用的多道能譜測量與分析系統進行射線檢測和能譜分析，該系統由多道脈沖幅度分析器與能譜軟件組成。多道脈沖幅度分析器把輸入的帶有射線能量信息的脈沖信號進行波形數字化處理，即把脈沖幅度進行數字編碼，然后將數據傳輸?shù)接?jì)算機，通過能譜分析軟件進行分析處理。多道分析器的相應道址的計數就代表相應能量粒子的計數，根據道址和相應道址的計數就能描繪出采集樣品的能量分布，從而繪制出該樣品的能譜曲線。

　　經典的多道能譜分析儀，因?yàn)槠鋵?zhuān)用性所以有很多優點，比如有很好的微分非線性、很高的穩定性，但是也存在著一些不足之處。例如這種分析儀體積比較大、較為笨重，而且不能同時進行多通道的能譜測量。

　　因此，我們就嘗試用凌華提供的PCI-9846高速數據采集卡進行能譜測量，以期望能克服傳統多道分析儀的這些不足之處。從這款采集卡提供的技術資料來看，它有16位高精度AD轉換器，而且采樣率可達40MS/S;有4個通道可以同時采集數據，因此有可能構成并行工作的4臺多道能譜分析儀，而且這種卡比較小巧、通用，所以體積上占有很大優勢，多通道同時工作，可構成多通道的能譜測量系統。如果在此次系統實驗中能夠測量到符合電子學要求的能譜，就能將凌華的這種高速采集卡的應用拓展到一個更加廣闊的領域。

　　二、系統介紹

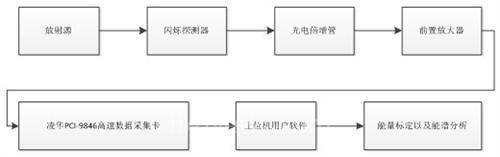

　　系統組成框圖如圖1所示。

圖1：多道能譜測量系統組成框圖

　　不同的放射源放射出不同類型的微觀粒子，閃爍探測器接收到這些微觀粒子后，利用閃爍體在粒子的激發作用下會發光的特性來探測微觀粒子。對于帶電粒子，探測器主要是利用其對物質原子的電離和激發作用進行探測;對于不帶電的粒子(如γ、X、n等),探測器通常都是利用其他作用機制產生次級帶電粒子，通過探測次級帶電粒子而間接地來探測的。

　　閃爍體發出的微弱光經過光電倍增管，首先在陰極上激發出光電子，然后經過多次倍增后在陽極上輸出一個電脈沖訊號。

　　從探測器輸出的電信號，經過前置放大電路進行信號放大。然后經過凌華PCI-9846高速數據采集卡進行波形數字化處理，經過上位機用戶軟件進行數據分析，結合能量標定，即可測量出該微觀粒子的能譜曲線。

　　1、凌華PCI-9846高速數據采集卡

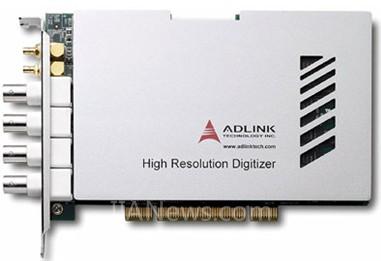

　　凌華PCI-9846高速數據采集卡如圖2所示。

圖2：凌華PCI-9846高速數據采集卡

　　凌華科技PCI-9846高速數據采集卡是4通道16位40MS/s采樣數字化儀，專為輸入信號頻率高達20MHz的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過編程設置為±1V或±0.2V。配備了容量高達512MB的板載內存，擺脫了PCI總線的約束，使之能儲存更長時間的波形。PCI-9846采集卡配備了4個高線性度的16位A/D轉換器。

　　電脈沖信號傳輸?shù)絇CI-9846采集卡，經過16位模數轉換器，可以得到216個道址。

　　2、上位機應用軟件、能量標定

　　數據處理分析系統主要是由上位機應用軟件實現，通過LabVIEW軟件進行編程控制。由于核脈沖信號是隨機產生的，數據處理分析系統要實現實時處理數據的功能，也就是對采集到的核脈沖信號能及時分析，在用戶界面看到實時變化的分析結果。這里我們主要通過調用DAQPilot多態VI庫，實現連續采集模擬數據模式。首先調用連續采集數據程序Continuous Acquisition ，然后用DAQMaster設置并創建物理采集通道，再通過相關參數設置可實現連續采集的功能。

　　在處理數據時考慮到產生數據和處理數據的協調性，我們?cè)O(shè)置了兩個模塊，一個模塊負責產生數據，另一個模塊負責處理這些數據。為了能夠高效率協調數據的產生與處理，采用生產者消費者模式。將產生數據的模塊稱為生產者，而將處理數據的模塊稱為消費者，在兩者之間建立一個緩沖區作為中介，生產者把數據放入緩沖區，而消費者從緩沖區取出數據。通過緩沖區的滿溢與否，調節生產者與消費者之間的節奏，實現了邊采集數據邊處理數據的功能。

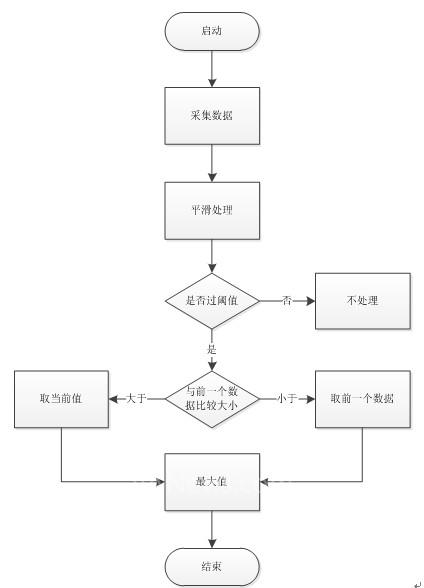

　　如何判斷不斷變化的脈沖信號幅度峰值是完成能譜測量的關鍵。程序框圖如圖3所示：

圖3：判斷峰值程序框圖

　　通過上述流程即可判斷出每個過閾值的核脈沖峰值。

　　確定了每個核脈沖的峰值后，應用軟件將峰值轉化為對應的道址，將不同峰值的計數轉化為相應道址的計數，可以繪制出橫坐標為道址、縱坐標為計數值的幅度譜圖。由于最終我們需要的是能譜圖，這里我們還需對幅度譜中的道址進行能量標定，將不同道址對應到入射射線的不同能量，最終繪制出橫坐標為能量值、縱坐標為計數值的能譜圖。

　　三、系統實際測量實例

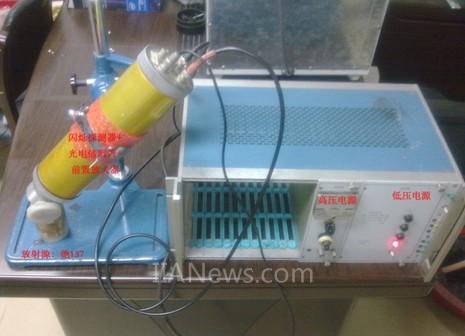

　　系統實際測量裝置圖如圖4所示。

圖4：系統實際測量裝置圖

　　本次系統實驗采用的放射源是銫137，如圖4鉛盒內部所示。它是核彈、核武器試驗和核反應堆內核裂變的副產品之一，會釋放出伽瑪射線。因?yàn)殇C137的半衰期較長，達30年，如果透過進食或呼吸，攝入了銫137，或受到沉降在地面上的銫137所照射，都會對身體有較持久的影響。銫137發射0.51163兆電子伏的β射線后，轉變?yōu)?37Bam(或?qū)懽麂^137m)。137Bam作同質異能躍遷衰變，其γ能量為0.661兆電子伏，半衰期為2.55分鐘。

　　本系統實驗所用的光電倍增管是國產GDB-50L，實驗中加到光電倍增管兩端的高壓電大約為1700V。加到前置放大器的低壓電大約為12V。高壓電源和低壓電源由NIM系統提供，系統如圖4所示。

　　脈沖信號通過CH0端口進入采集卡，采用40MS/S的采樣率進行數據采樣，經過16位高精度AD轉換器的量化編碼，可以得到65536個道址，精度很高。這里我們只使用了高12位，得到4096個道址，已經滿足能譜測量要求。

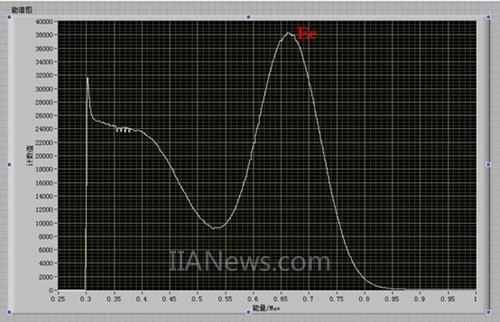

　　這些量化數據經過上位機應用軟件的處理分析以及能量標定，最終繪制出了銫137的γ射線能譜圖。如圖5所示。圖中Ee為光電峰，又稱全能峰，能量值約為0.661Mev。

圖5：實際測量的銫137的γ射線能譜圖

　　四、測量結果分析

　　將測量得到的能譜圖與理論能譜圖比對，發現能譜的形狀比較相似，滿足高斯分布，能量計數值最多處集中在0.661Mev。由此可知實際測量與理論比較接近，符合要求。

　　由于凌華PCI-9846H采集卡有4個通道，我們?cè)趯?shí)驗中只用了其中1個通道，因此此卡的作用并沒有完全發揮出來。如果4個通道都采集處理數據，就相當于4臺專用的多道脈沖幅度分析器。我們都知道，經典的核電子學測量能譜都是使用這種多道脈沖幅度分析器，它的優點不必多說，但是其體積大、笨重，不符合當今儀器小型化、輕便化的發展趨勢，因此只要使用1塊通用的凌華采集卡，就相當于使用了4臺大體積的多道脈沖幅度分析器，采集卡的優勢也就不言而喻了。

　　凌華PCI-9846H采集卡有著16位高精度的AD轉換器，這一點也是專用的多道脈沖幅度分析器無法比擬的。16位AD意味著有216個道址，這種高精度使道址之間的間隔很微小。由于采用高12位已經滿足多道分析的精度要求，實驗中我們采用了高12位，形成了4096道，同時也提高了系統的微分非線性。

　　該卡40MS/S的高采樣率，提高了系統采集數據的速率，使得它在其他條件相同的情況下比專用的多道脈沖幅度分析器有更高的運算效率。

　　但是同時也存在著一些問題。由于不知道該卡的硬件參數，應用程序無法直接控制硬件工作模式，難以達到最佳工作狀態，導致實際中系統運行的死時間這一重要參數不是很理想，處理數據的效率并不是太高，沒有充分發揮出該卡高速率的優勢。

　　五、廣泛的應用前景

　　在核探測技術領域里，能譜測量是核技術研究的重要內容，應用范圍非常廣泛。因此，研究和實現應用凌華PCI-9846高速數據采集卡進行能譜測量和分析，將有廣泛的應用前景。在與能譜測量相關的諸多領域，其應用前景也是非常廣泛。
