摘要：簡要介紹了嵌入式PLC在小型電加熱供熱供暖設備中的一個應用案例。嵌入式PLC在本案例中對多個加熱單元的實行程序控制，在今后的系統運用中還可以進一步開發、深化網絡的互連和智能控制等功能。

　　關鍵詞：嵌入式PLC;電加熱供熱供暖設備;控制;網絡互聯;

　　一、引言

　　現在小型供熱供暖設備一般分為燒煤、燃油和電加熱等幾種。我們使用嵌入式PLC，為武漢鑫天節能科技設備廠做了一個電加熱控制系統，該系統已經在湖南長沙某個桑拿房里投入使用。本文以此項目為例，介紹嵌入式PLC在小型供熱供暖設備中的應用。

　　二、設備控制主要技術要求和參數

　　本控制系統在的控制對象包括三個30KW的電加熱單元和一個攪拌電機。系統對三個加熱區和電機的開啟順序和時間有嚴格的要求。其工藝是：開啟時三個加熱區在攪拌電機運行一分鐘后依次投入(三者之間有一定的時間間隔保證對電網擾動較少)，停機時則依次停三個加熱區的電源，當攪拌電機繼續運行一分鐘后停機，再?？傠娫?另外在控制過程中對系統的溫度控制是通過溫控儀實現二位式控制(把溫控儀上、下限傳到PLC輸入點)。水溫控制精度目前取決于溫控儀(現在完全可以通過混合PLC做到)。

　　三、控制系統配置

　　1.控制器的選擇

　　根據以上要求，從成本、性能和用戶工藝保密考慮，選有開關量的嵌入式PLC(EASY—M1208R)即可很好地滿足其工藝要求。

　　2.輸入輸出口定義

　　(1) 啟動：X01

　　(2) 停止： X02

　　(3)溫度上限： X03

　　(4)溫度下限： X04

　　(5)流量開關A： X11

　　(6)流量開關B： X12

　　(7)流量開關C： X13

　　(8)總電源： Y1

　　(9)攪拌電機：Y2

　　(10)加熱區A輸出： Y3

　　(11)加熱區B輸出： Y4

　　(12)加熱區C輸出： Y5

　　說明：流量開關是用來判別各區管道中是否有水，避免加熱器干燒

　　3. 軟件實現說明

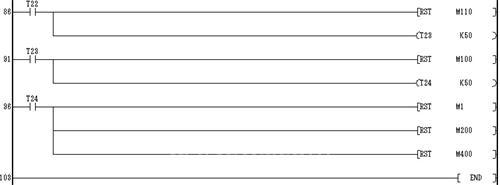

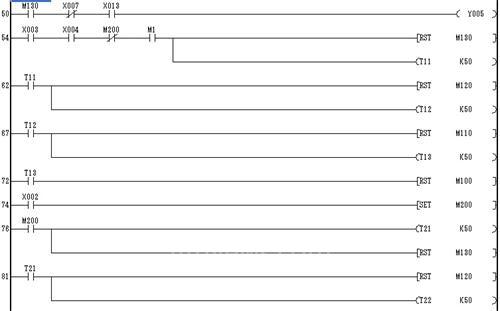

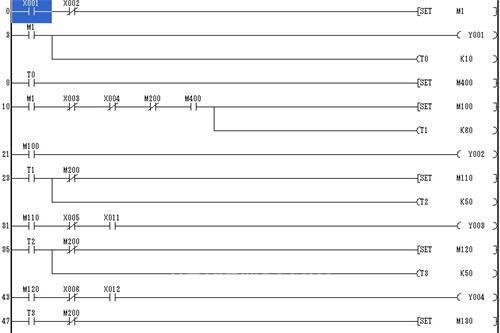

　　工程軟件是在三菱的PLC編程環境下結合工藝要求，用步進階梯指令編程，如下示：

　　四、系統特點

　　(1) 該控制系統具有通用性強，開發成本低廉;既滿足用戶的需要又簡單適用，避免了常規繼電器系統的繁雜和維護的麻煩，在不大量增加成本的前提下大幅簡化系統結構。

　　(2)網絡功能

　　科威公司EASY系列嵌入式PLC選用CANbus作為現場組網總線，凡按該標準開發的CAN網絡從站設備均可連入EASY為主站的CAN網絡,從而擁有CAN網絡帶給的增值服務,如利用平臺節點進行梯形圖編程,將產品信息送到人機界面等。

　　混合型PLC的另一通信網絡是RS485網絡,其物理接口是串口1,在串口1上,運行模式下加載了三菱FX2N計算機鏈接格式1協議的子集,即只對數據寄存器D進行讀寫操作,但嵌入式PLC既可為該協議的主站,也可作為該協議的從站.RS485網絡通信速度規定為9600 BPS,但主從站的設置,通信報文數及報文長度的設定,報文發送頻率控制等網絡通信控制,由梯形圖完成。

　　五、結束語

　　為了滿足不同用戶的需求，PLC本身預留有RS232和CAN的總線接口，可以為將來的系統升級和網絡互連提供便利條件;另外，如果選用科威公司帶模擬量的混合型PLC+字符屏，可以實現將溫度信號直接輸入PLC，讓PLC直接實現溫度控制，而字符屏則做為人機交互界面，可以實現不同系統中不同參數的設置，如控制溫度、加熱區之間的間隔時間、攪拌電機的運行時間、甚至于系統的智能運行如控制加熱區在電價高峰和平價運行時間的比例。所以，系統的相關開發和運用還有很廣闊的空間。
