一、項目概述
云(陽)萬(州)高速公路是國家滬渝(上海—重慶)公路干線，云萬高速公路也是我國“7918”公路網中滬(上海)蓉(成都)高速公路在重慶境內最重要的一段，是重慶市“二環八射”路網構架的重要組成部分.云萬高速公路是首條直達三峽庫區腹地的高速公路，全長78.3公里，有橋梁129座、隧道28座，其中特長隧道4座，橋隧比例高達59%，構成了龐大的高速公路隧道群。云萬高速公路采用了全國高速公路即將統一實施的新標志體系。
二、系統需求
由于隧道內環境復雜，陰暗潮濕，系統包括了各種環境量監控：照明、通風、車檢、視頻、安防、電力、消防等。該項目的特點是業務種類眾多，需要一個可靠、穩定、強大的網管功能、靈活網絡拓?fù)洹⒕哂腥哂喙δ艿陌僬坠饫w環網作為承載系統來完成各類業務的傳輸和控制。

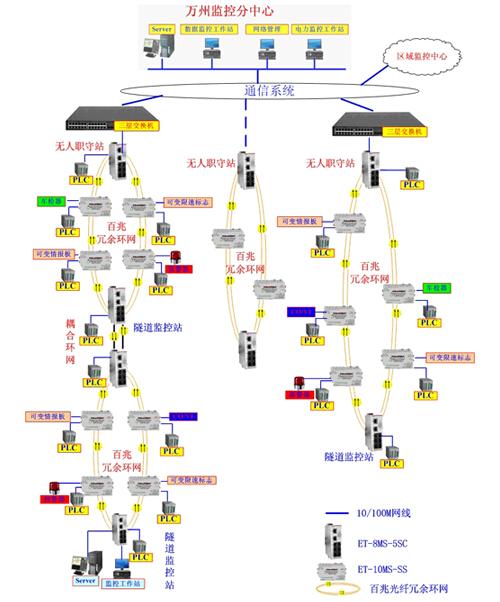

三、網絡拓?fù)?/STRONG>
四、方案說明
根據系統要求和SIXNET產品情況，云萬高速公路機電的重要工程隧道監控項目采用Omate公司提供的22臺SIXNET-ET-10MS-SS、10臺SIXNET-ET-8MS-5SC工業以太網交換機。
6個隧道監控均由ET-10MS-SS和ET-8MS-5SC組成百兆光纖冗余環網，部分隧道之間采用環間耦合進行連接，實現了復雜網絡構建，同時也提高了系統的高可靠性。隧道內監控數據通過構建百兆光纖冗余環網傳到隧道無人通信站, 隧道無人通信站的ET-8MS-5SC工業以太網交換機與三層交換機相連接，實現業務透傳。三個隧道無人通信站之間通過光通信系統連接,傳送到萬州監控分中心，再由萬州監控分中心至區域監控中心，萬州監控分中心實現與隧道本地控制器的數據交換與控制。區域監控中心也能實現與隧道本地控制器的數據交換與控制。
由于SIXNET工業以太網交換機支持強大的網管功能，如支持SNMP協議等，從而在萬州監控分中實現對隧道內工業以太網交換機進行統一管理和配置，實時監視所有設備的運行狀況幫助用戶及時了解網絡的變化。
該系統網絡自愈冗余時間小于300ms，-40℃到75℃的溫度范圍。具有可靠性、實時性、安全性、強大的網管功能、開放性、易擴展性等特點，完全適合隧道內環境的使用。
五、方案優勢
1.工業品質，低功耗無風扇設計，堅固而靈活的結構，寬溫濕度范圍。應能在惡劣環境條件下工作，如高溫、濕熱、低溫、強震動、強電磁干擾環境等。
2.組網方便，可靠性高、實時性高、安全性高、強大的網管功能、開放性、易擴展性系統具有簡單、靈活地擴容和智能化升級功能，方便系統的不斷擴展。雙電源冗余，提高設備的可靠性。
3.各監控站的信息資源可以和其他管理系統充分共享，根據需要統一調度配合。
-ET-10MS-SS和ET-8MS-5SC交換機具有良好的交換性能和300ms極快速的自愈能力。各隧道內由SIXNET-ET-10MS-SS和ET-8MS-5SC組成百兆光纖冗余環網，部分隧道之間采用環間耦合進行連接。如果在系統工作時交換機的連接介質發生故障，環形結構將在300ms內切換網絡工作拓?fù)浣Y(jié)構，使隧道監控等業務能正常運行不受影響,極大地保證了隧道數據可靠及時的傳輸,實現線路故障對系統業務的零影響率.
-ET-10MS-SS和ET-8MS-5SC交換機可以根據隧道業務的不同，劃分VLAN將隧道監控業務數據隔離互不影響。
-ET-10MS-SS和ET-8MS-5SC交換機支持SNMP協議,可以及其方便的進行網絡統一管理。自動發現網絡拓?fù)浣Y(jié)構能夠幫助客戶迅速發現網絡資源，能夠?qū)崟r監視所有設備的運行狀況幫助用戶及時了解網絡的變化。
7.設備配置備份：支持設備配置文件的備份和恢復功能，極大提高了管理員的工作效率;
8. SIXNET系列產品在本項目中充分展現了它具有的高性能、冗余性、強大的網管功能、工業級外觀設計、工業級電源設計等特性，且各型號產品相互配合使用，最大限度的滿足該項目的各項要求.
