一、系統需求

　　根據管理體制，本項目道路隧道的監控設施的數據需上傳到隧道管理站。

　　交通監控本地控制器系統可收集、處理和存儲隧道內外場設備的檢測數據，監視外場設備工作狀態，上傳給隧道管理站，并接收隧道管理站命令對外場設備進行控制。本地控制器通過主控制器的以太網通信單元與隧道管理站計算機系統進行通信。

　　本項目需在隧道內左右洞均敷設一根監控系統專用單模光纜(12芯)，用于本地控制器組網和隧道固定攝像機視頻、數據信息傳輸。隧道洞口至隧道管理站之間的光纜由通信系統負責提供，工程量計列在通信系統中。

　　本工程包括數據傳輸設備和本地控制器系統的生產、運輸、安裝、調試、試運行。本工程主要包括：

　　(1)本地控制器的安裝、調試和運行;

　　(2)本地控制器控制軟件的編制;

　　(3)與隧道交通監控設備連接;

　　(4)工業以太網交換機的組網;

　　(5)數據光端機連接、開通等;

　　(6)隧道內通信光纜的敷設;

　　(7)規范中沒有規定，但對完成工程必須的材料及工作。

　　投標人應說明其組網方案、本地控制器與外場設備的連接方式、速率、性能以及系統詳細配置等。

　　根據承包商所選設備及外場設備數據接口的不同，各本地控制器的模塊配置的數量或有不同，可在聯合設計階段視具體情況做相應的調整。

　　二、系統功能要求

　　本地控制器系統具有本地自動控制的功能，在維修、測試、隧道管理站設備故障、通信故障等情況下可由本地控制系統代替隧道管理站進行控制。

　　――收集各隧道檢測設備檢測的信息，包括交通量信息、隧道內外亮度、一氧化碳濃度、隧道內透過率、隧道外亮度參數、外場設備運行狀態等。

　　――對收集信息進行預處理，并儲存在本地的存儲單元中。

　　――在隧道管理站監控計算機或隧道主控制器輪詢時，將存儲單元中處理好的信息上傳給隧道管理站計算機或主控制器。

　　――接收隧道主控制器或隧道管理站監控計算機的各種控制命令，將控制命令和設備運行狀態比較后，發出對下端執行設備的控制指令(如發給交通信號燈、車道指示標志、小型可變信息標志、可變信息標志等的指令)。

　　――可存儲一些常用和應急處理程序，如交通事故處理程序、火災緊急處理程序等。

　　――隧道主控本地控制器帶有控制終端，可顯示設備狀況，并可通過控制終端進行本地控制，還可通過隧道管理站監控工作站進行控制：另外每個本地控制器同時也是一個獨立的控制系統，在隧道管理站監控工作站故障、維修或測試、通信中斷或其他原因和上端失去聯系時，可通過控制終端或者外接計算機進行手動操作，且手動優先級最高。

　　――具有自診斷功能。

　　三、系統構成

　　本項目隧道內的車道指示標志、CO/VI檢測器、光強檢測器、交通信號燈、可變信息標志、可變限速標志、車輛檢測器、洞口的小型可變信息標志、照明控制回路和風機控制回路等設備直接與就近的本地控制器相連。

　　隧道內設置本地控制器，本地控制器可連接前后各300-400米范圍內的外場設備。根據所連接的各種外場設備的接口類型，本地控制器可通過RS485,RS232, DI/D0,模擬A工接口與之相連。本地控制器視所轄區段內的外場設備類型、數量而配備足夠數量的RS485, RS232, DI/DO及模擬I/0接口單元。

　　在各隧道設備機房分別設置一套本地主控制器，也通過光纖環工業以太網交換機與隧道內其他本地控制器全部相連，負責協調各本地控制器及外場設備，在維修、測試、隧道管理站設備故障、通信故障等情況下代替隧道管理站進行控制。

　　四、解決方案

　　針對該項目對工業以太網組網的需求，在結合我公司產品后提出了如下方案：

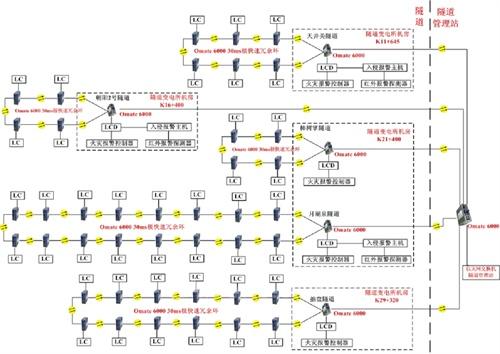

圖1 方案示意圖

　　五、方案說明

　　本方案使用Omate 6000工業級以太網交換機來實現隧道內的各個本地控制器的連接，負責協調各本地控制器及外場設備，在維修、測試、隧道管理站設備故障、通信故障等情況下代替隧道管理站進行控制。

　　本系統主要由5個30ms極快速冗余環組成，然后每個環所在隧道口變電所機方的工業以太網交換機與隧道管理站的工業以太網交換機相連，構成一個完整統一的網絡。

　　各本地控制器收集、處理和存儲的隧道內外場設備的檢測數據和外場設備工作狀態通過Omate 6000工業以太網網絡系統上傳給隧道管理站，并接收隧道管理站命令對外場設備進行控制。

　　六、方案優勢

　　工業品質，低功耗無風扇設計，堅固而靈活的結構，寬溫濕度范圍。應能在惡劣環境條件下工作，如高溫、濕熱、強電磁千擾環境。

　　組網簡捷，可靠性高，可擴展性高，系統具有簡單、靈活地?cái)U(kuò)容和智能化升級功能，方便系統的不斷擴展。

　　網絡化，可通過專有通信網絡，同步、實時管理察看分布在各地的現場信息。

　　各管理站的信息資源可以和其他管理系統充分共享，根據需要統一調度配合。

　　Omate 6000良好的交換性能和30ms極快速的自愈能力，極大地保證了隧道數據可靠及時的傳輸，當發生光纖斷點時，環網可以在30ms內自動恢復正常工作。

　　高實時性，支持故障自診斷功能。

　　支持雙電源冗余，提高設備的可靠性。
