方案概述：

　　塔式起重機(tower crane)簡稱塔機，亦稱塔吊，是建筑行業上應用得最廣泛的一種起重機械，主要用于房屋建筑施工中物料的垂直和水平輸送及建筑構件的安裝，其主要由起升機構、回轉機構、小車變幅機構組成。

　　AS600系列起重專用變頻器

　　功率范圍：1.1kW~355kW

　　方案優勢：

　　? 調速范圍寬，可以實現精確控制定位作業

　　? 軟啟動、軟停止可以減輕對機械的沖擊，延長設備壽命

　　? 高可靠性和高集成度，簡化系統接線，降低故障率，易于維護

　　? 快速動態響應，應對負載的變化

　　? 電機在零速時也可以全力矩輸出，完善的抱閘邏輯，防止溜鉤

　　產品特點：

　　高啟動轉矩——

　　V/F控制：2.5Hz，150%

　　開環矢量控制：0.5Hz，200%

　　閉環矢量控制：0.0Hz，200%

　　高過載能力——

　　150%，60S;200%，2S

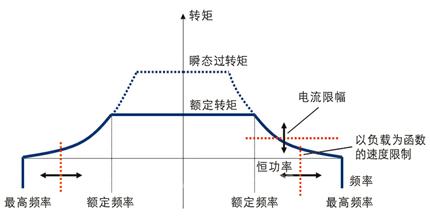

　　內置弱磁、恒功率運行曲線

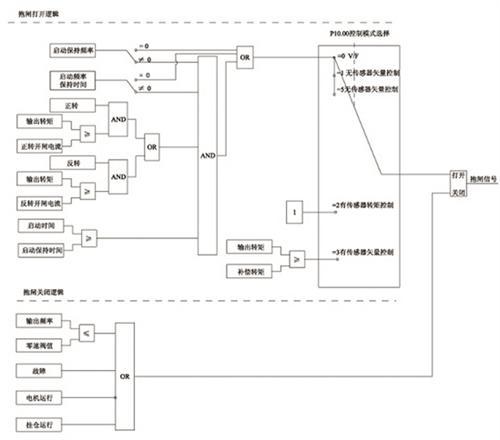

　　完善的抱閘邏輯和轉矩記憶功能

　　閉環控制模式下，在每次制動器關閉時，記錄下此時的電機輸出轉矩，當下次制動器打開時，輸出上次記憶的轉矩，防止溜鉤。

　　多電機切換功能

　　配置豐富的自學習功能

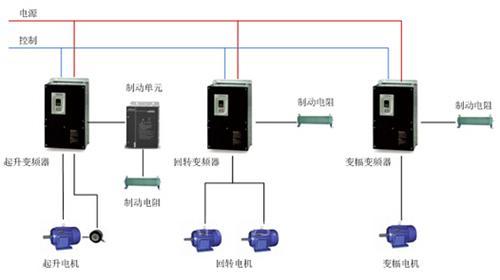

　　塔式起重機變頻器解決方案框圖

　　起升機構

　　起升機構是塔式起重機最重要的傳動機構，目前傳統調速方式下要求重載低速，輕載高速，調速范圍大。起升機構調速方式的優劣直接影響整機性能。變頻調速是當今最先進的交流調速方式。采用變頻器拖動三相異步電機的控制方式取代傳統調速方式，可以從根本上解決塔機故障率高的問題，而且技術先進、節能顯著，是塔式起重機理想的傳動控制方式。

　　回轉機構

　　回轉機構是大慣量負載，其工作方式不允許過快啟動和停車，更不允許在運行中進行制動，否則不僅運轉不穩定，嚴重的還會造成塔機折臂，對人身和設備都會造成傷害。采用變頻調速方式進行無級調速，使其在起停過程中更為平滑，從而避免塔臂抖動現象。并且采用變頻器控制以后使系統控制更為簡單，控制系統具有多重保護，使系統更加安全可靠。

　　變幅機構

　　變幅機構傳統的控制方式是采用多速電機進行調速，該調速方式在起重過程中起停容易造成重物在空中晃動，理想的取代方式為改用普通鼠籠電機變頻驅動實現對變幅機構的無級調速使其運行更加平穩。

　　新時達AS600系列起重專用變頻器在塔式起重機上的應用，大大降低了設備的維護，減少了對電網的污染，與傳統工頻控制塔式起重機相比，減少了機械損耗，抱閘機構動作可靠，高速提升功能縮短了工作周期，提高了工作效率，有很大的節能空間，諸多的優點，是塔式起重機理想的傳動控制方式。
