案例名稱

　　隧道安全監控系統 - 隧道實時車流量監控

　　選用產品/型號

　　JetNet 3706-RJ 　6口非網管型RJ45/IP67工業PoE以太網供電交換機

　　JetCon 3401G 　 工業級千兆光電信號轉換器

　　專案描述

　　嚴重的火災和一些日常交通事故是隧道安全的主要隱患。為了保障隧道暢通以及行車安全，相關職能部門采用最新視頻監控技術，在隧道內建立了完善的IP視頻監控系統。不僅能夠有效提高隧道安全性，還能借助現場影像調節車流，避免擁塞，快速處理突發狀況。

　　在多車的隧道內環境內，要求系統必須能夠抵擋持續的震動和高濕多塵情況的影響。因此，系統集成商選用JetNet 3706-RJ交換機為隧道內的IP攝像頭供電。JetNet 3706-RJ 工業PoE以太網供電交換機，滿足IP67工業防護等級，防水防塵，克服了惡劣環境應用的各項難題。同時還支持IEEE802.3af以太網供電標準，無需額外鋪設電源線，降低了項目實施及維護的周期和成本。實現了實時交通管理，并使用JetCon 3401G千兆光電信號轉換器，提供高品質高帶寬遠距離連接，將現場影像傳送回交通控制中心。

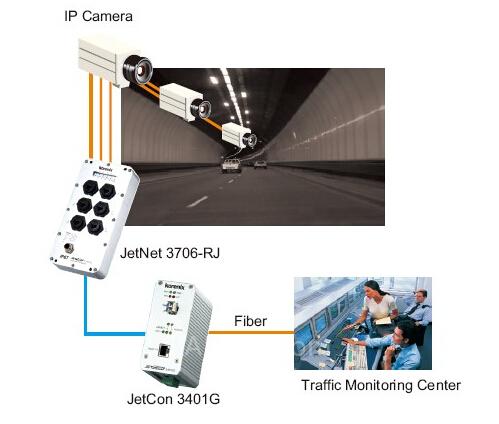

　　架構圖

　　Korenix科洛理思(北爾電子集團) 隧道安全監控系統 - 隧道實時車流量監控

　　選用原因

　　JetNet 3706-RJ 6口非網管型RJ45/IP67工業PoE以太網供電交換機

　　M12 和可靠 RJ45 接頭，防震防沖擊

　　6個10/100 TX自適應速率端口，采用符合IP67防護等級的RJ45接頭

　　其中4個端口滿足IEEE802.3af PoE以太網供電標準

　　DC44V~57V冗余電源輸入，M12接頭

　　2.0 Gbps 交換能力，卓越的數據交換性能

　　支持-40~70°C寬溫工作環境，適用惡劣工業現場

　　JetCon 3401G 工業級千兆光電信號轉換器

　　將10/100/1000TX電口轉換成千兆光口

　　靈活的SFP光纖收發器可選模塊設計

　　寬范圍的冗余電源輸入DC12~48V

　　IP-31工業防護等級，支持寬溫工作環境

　　通過1.5KV Hi-Pot高壓測試

　　支持-25~70°C寬溫工作環境，適用惡劣工業現場
