在傳統 OPC技術成功的基礎上， OPC基金會完成了繼任者的安排： OPC統一架構(OPC UA)標準的規范。這個新標準克服了傳統OPC發現的弱點，而且極大擴展了使用范圍。從他完成的那一天開始，整個工業的應用都轉向了基于 OPC UA的實施。在這個背景下，我們現在可以對OPC UA來一次盤點：OPC UA都包括哪些用例? OPC UA 提供了什么收益? OPC UA還能夠用在什么地方?本文就是要給出這些問題回答。

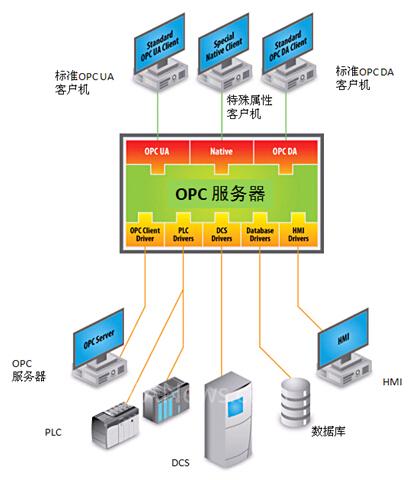

圖1：OPC UA架構：OPC UA允許把服務器嵌入于系統中，因此開創了自動化的新概念。

　　傳統的 OPC 技術已經有十幾年的時間了。自從OPC成為一種工業標準，他已經成功用于實時數據交換、事件監視和歷史數據訪問。他的一個主要的優點是：在一個系統中，允許不同供應商的軟件應用共存。因此，OPC在今天獲得了廣泛的采用，在制造和過程自動化、樓宇自動化和各種其他工業應用中，世界范圍的OPC安裝使用量已經有數百萬套。但是隨著時間流逝，逐漸發現了傳統 OPC 技術具有多種局限，阻礙了其更廣泛的接受和使用。一個問題是傳統的 OPC捆綁微軟的視窗(Windows)操作系統過于緊密，并且他的技術是基于組件對象模型/分布式組件對象模型(COM/DCOM)。在個人計算機(PC)之間要實現數據交換時，需要進行的配置，在某些情況下，還要有很深的專業知識，因此在這些應用中使用OPC就比較困難。工業現場和不同行業對OPC技術提出了更高的需求，比如：信息安全、防止數據丟失、冗余能力和對復雜數據類型的支持。作為回應，OPC基金會開發了一個完整的修訂版本，擴展了傳統的OPC標準， 稱為OPC 統一架構(OPC UA)， 在前些年正式發布。他解決了傳統OPC的問題，增加了許多新特性，像平臺無關性、可伸縮性、高可用性和因特網能力。新標準展現了全新的自動化理念。

　　OPC UA 在更廣闊的前沿推進

　　在過去的若干年中，很多制造商開發了基于傳統 OPC的產品，現在仍然在最終用戶中成功地使用，這在一定程度上阻礙了新的投資。另外，供應商對OPC UA支持的產品在市場上還沒有完全鋪開。盡管如此，仍有大約200種 OPC UA 早期的應用產品已經發布，或者即將發布。另外，還有很多自動化解決方案的提供商正在進行OPC UA項目的實施。這些公司通常要使用更長的時間發布新產品，并且常常低調發布公告。一旦這些支持 OPC UA技術的產品推出，那么預期的增長會很快。因此，問題不是OPC UA 的成功是否會超過傳統OPC。問題應該是OPC UA要花多長時間達到這樣的成功。一個促進這種發展的因素是國際電工委員會(IEC)的標準化工作將在不久的將來完成。那時 OPC UA 將不僅是一個工業標準，而且還是一種官方的IEC標準。

　　OPC 統一架構的優勢

　　?為過程數據、報警和歷史數據統一數據模型;

　　? 跨越計算機的簡單使用;

　　? 穿過防火墻的安全通信;

　　? 在非Windows平臺的使用;

　　? 通過嵌入式 OPC UA設備，快速而簡單完成工程;

　　? 對復雜數據結構的支持;

　　? 防止數據的丟失;

　　? 可選多種冗余能力。

　　廣泛實施自動化新理念

　　下面的應用舉例描述了實施自動化項目獲得收益的優越性， OPC UA 超過傳統 OPC的擴展能力。

　　1. 在注塑機械中使用嵌入式 OPC UA 服務器

　　作為世界領先的注塑機制造商之一，阿伯格(Arburg)公司一直在尋找提高效率的方法。他的客戶比較關心的需求是：容易安裝、調試和維護。

　　注塑機械的縱向集成、配置、可視化和診斷在高端應用中扮演主要的角色。使用 索福廷(Softing)公司的OPC UA開發工具包，Arburg公司已經開發了一款嵌入式OPC UA服務器，集成在注塑機之中，可以事先完成安裝和配置，因此消除了在客戶現場就地安裝的需求。因?yàn)锳rburg公司的注塑機基于VxWorks操作系統，這種方案如果使用傳統OPC技術是行不通的。使用傳統OPC技術必須要增加一臺視窗個人計算機(Windows PC)，否則無法完成。 Arburg 公司解決方案的另一個優點是命名空間的伸縮性，根據機器的大小，對OPC UA子集的需求，更改命名空間的大小。 海因瑞馳?穆勒(Heinrich Müller)，Arburg公司軟件開發的領頭人，指出這種解決方案的優勢是：“對于我們，作為注塑機的制造商，OPC UA提供了一種簡單和方便的方法集成我們的機器，進入了高水平應用。OPC UA 還使得我們的客戶能夠容易地對我們的設備進行配置、監視和數據分析 。... Softing公司提供的OPC UA開發工具包，為我們節省了幾個月的開發時間?！?/FONT>

　　2. 住宅小區通過因特網實現能源監視和控制

　　奧地利nte系統(nte Systems)公司成立于2009年，目標是成為一家具有工業特色、專注于可再生能源系統的技術型企業。nte Systems為可再生能源系統的使用和運行，提供流程、方法和診斷系統，具有一系列創新的電子硬件和應用軟件產品。在奧地利格拉茨的一個大型住宅小區中，nte Systems公司為 59個住宅單元的加熱系統和一個300 平方米的太陽能加熱系統，實施整體的熱網控制、監視和運行管理，其中使用了來自倍加福的PLC和集成的OPC UA服務器。

　　通過來自nte Systems的Scady產品集中執行操作和監視功能，OPC UA軟件來自 Softing公司，通過因特網實現通信。“當我們把PLC連接到因特網以后，只要我們輸入IP地址，所有數據項在Scady系統設計者(Scady System Designer)上實現了可視化。這時，我們就可以通過鼠標拖拽完成圖表的編制。這不能再簡單了。”吉奧格?斯丹思尼(Georg Stasny)說道，他是 nte Systems公司的總監。然后他總結到：“僅OPC UA就給我們提供了這樣的可能性：通過因特網對最終用戶的PLC進行一種‘不編程’的遠程控制和監視。以前的OPC 和組件對象模型(COM)或者類似的技術，穿過防火墻、再安全連接幾百臺OPC服務器是不可能或者是及其困難的?！?/FONT>

　　

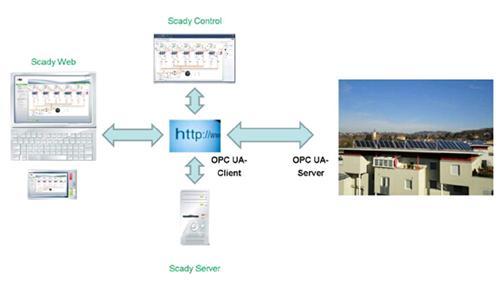

　　圖2：在奧地利格拉茨的一個住宅小區中，nte Systems為 59個住宅單元的加熱系統和一個300 平方米太陽能加熱系統，實施整體的熱網控制和監視。



　　3. 監測海上風電場

　　阿海法(Areva)公司的阿爾法?完圖斯(alpha ventus)測試場地是一個位于北海的海上風力發電廠，距離德國的海岸大約45公里。風電場使用5MW風力渦輪機，所有風機自動運行，自動監測。同時，所有渦輪機也被大陸的操作員晝夜不停地監視著。中央操作站連接風電場需要實施特殊的安保和鑒權機制，復雜的網絡基礎設施包含不同子網和域 ，通過路由器連接，還有防火墻保護。在這種條件下，配置和管理是一種具有挑戰和費時的工作。因?yàn)镺PC UA是基于加密數據傳輸，并且支持用戶鑒權和在數據項級的監視功能，所以使用這項技術的決定沒有耗費多少周折。 另外，必須要建立海上風電廠與遠程操作站的虛擬專用網絡(VPN)。因?yàn)锳reva風力渦輪機使用了倍加福的控制器，Windows CE操作系統，并且提供了一個集成的OPC UA服務器接口，所以需要做的就是要在OPC UA客戶機上安裝Areva的可視化應用。解決方案現在已經實現了海上渦輪機與陸上企業信息系統之間的數據通信，能夠執行遠程的控制、維護和測量。

　　

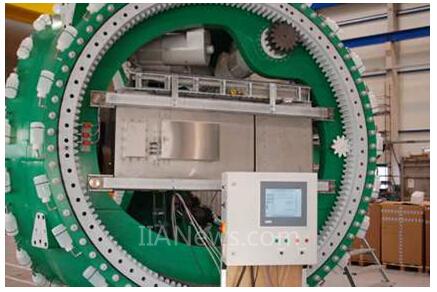

　　圖3：Areva：AREVA 風力渦輪機轉子的一個特性是控制器帶有OPC UA服務器。這就為海上的渦輪機與陸上的中央操作站之間提供了通信基礎。



　　4. 測量結果的集中收集和分散顯示

　　在米爾，集中收集來自控制器和可視化系統的測量結果，然后在三十臺分散的測試站顯示。這里關鍵的問題是要連接不同制造商的控制器和可視化系統，為了達到高性能，不能另加其他接口交換數據。為了滿足這些需求，實施了一種基于OPC UA服務器的OPC UA架構。HMI是可視化系統的一部分，通過OPC UA服務器的驅動程序用TCP/IP以太網連接。 同樣，控制器(PLC/DCS)通過OPC UA服務器的驅動程序經現場總線/工業網絡連接，把數據集中到OPC UA的服務器中。結果，米爾現在具有一個穩定的高性能系統，滿足了所有的要求。

　　

　　上面的應用案例展示了OPC UA現在已經不僅僅是一個規范了。OPC UA技術以他的多樣性和高性能，今天已經成功地應用于各種工業環境。系統集成商把OPC UA作為他們自動化整體解決方案中的一個組件是非常明智的，可以用于各種項目的工程計劃。
