應用項目：輪胎密煉機

　　解決方案詳情

　　隨著全球汽車業的快速發展，作為汽車主要中配件的輪胎也是得到了迅猛發展。世界橡膠主要生產地在東南亞，其種植面積占世界種植面積的90%以上，其中泰國、印度尼西亞、馬拉西亞的橡膠其產量占世界產量的60%以上。

　　在輪胎為代表的橡膠生產企業里，煉膠是最主要的能量消耗和排放不潔物的工序。以子午線輪胎生產為例，一家年消耗生膠6萬噸的企業，年用電量可達1.3億KW.H，其中膠料生產用電占1/3，大部分是密煉機消耗。

　　配備AS800密煉機專用高壓變頻器的機械主機設備分別采用兩家公司的：一臺密煉機主機配的是益陽橡膠機械，另一臺配的是德國HF橡膠機械。由于廠內進線電壓為22kV，新廠設計無22kV變10kV或6kV的變壓器，鑒于此現場的特殊性，高壓變頻器在結構、硬件、軟件上都做了相關的特別處理。結構上加大絕緣要求，增加散熱處理等工作;硬件增加絕緣處理和涂層處理，針對22kV的特別電路要求;軟件從理主要是針對電壓的采集算法改變和一些邏輯的改變。

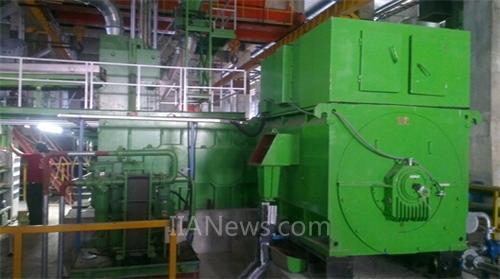

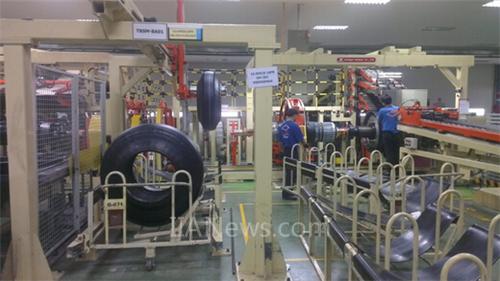

圖1現場圖片

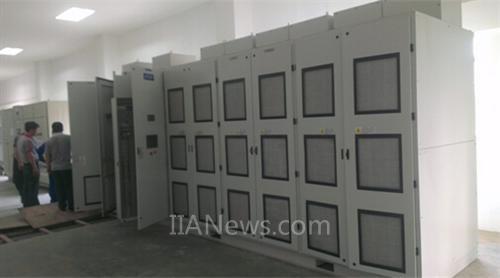

圖2現場變頻器圖片

圖3現場變頻器圖片

  　　變頻器簡介

　　AS800密煉機專用變頻器具有為密煉機定制以下特點：

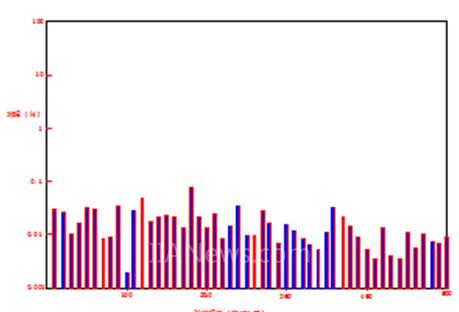

　　機械的理想動力：輸出電流中含有的高次諧波成分極其微小，由此產生的脈動力矩對軸系統的影響力可以忽略不計，減少了密煉機減箱的震動。

　　多種曲線選擇功能：由于密煉機機械是多級傳動機構，不同的機械會有不同特性，提供多種曲線算法以適應不同的機械及膠料工藝要求。

　　高壓變頻必須滿足密煉機負載突變要求，動態響應的快速制動運行的需要。

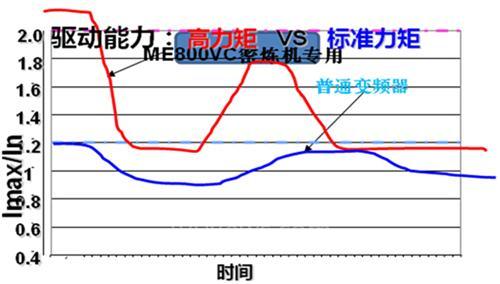

　　在1Hz低頻運行時能保證150%額定輸出轉矩，在5Hz時可達到200%額定輸出轉矩。實際工作1Hz的輸出轉矩達到200%以上以滿足故障后，帶料啟動的要求。

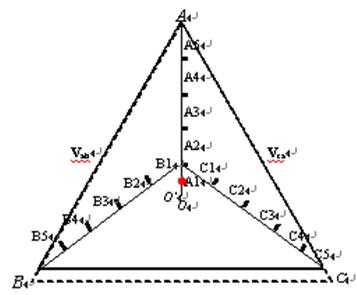

　　單元旁路功能：?jiǎn)卧谶\(yùn)行過程中出現故障時，系統用機械式旁路系統將故障單元在線旁路掉，利用中心點偏移的方法，以系統最大力矩輸出不停機，滿足煉膠的周期完整性。

　　結語：上海新時達是國內第一家將高壓變頻器推廣到橡膠塑料行業，AS800密煉機專用變頻器也是行業內運用最多的。高壓變頻器取代了之前密煉機調速用的直流電機和直流調速器、交流雙速電機，高壓變頻器成功的運用到橡膠行業的密煉機上, 大大減少了電網諧波的干擾，無需再用電網諧波處理設備。密煉機系統采用高壓變頻器方案后，使得后期的維護費用也大大的降低。使原來的生產效率得到了提高，密煉工藝也有新的突破。高壓變頻器在密煉機的上的運用已經得到了各個生產企業的普遍接受，預計將來將會全面取代原來的直流系統和交流不調速系統。完整性。
