1 引言

　　隨著人們對煤礦生產安全工作的日益重視，煤礦企業對應用于煤礦生產環境中的工業技術也提出了更高的要求，目前對瓦斯氣體濃度、溫濕度等現場物理環境參數的信號傳送很多是采用有線傳輸方式，即采用光纜、電力線纜或信號線纜等。這種傳統的有線布設方式存在著本質的缺陷：布線繁瑣、線路依賴性強、安裝布設維護成本較大等。礦井一旦出現事故，特別是當發生爆炸事件時，傳感器設備及線纜往往會受到致命的破壞，不能為搜救工作及事態檢測提供信息。無線傳感器網絡是由部署在監測區域內大量的廉價微型傳感器組成，通過無線通信方式形成的一個多跳的自組織的網絡系統，能夠協作地感知、采集和處理網絡覆蓋區域中感知對象的信息，并發送給觀察者。無線傳感器網絡的這些特點使其適合于煤礦生產過程中對礦井環境的監測。

　　2 系統結構

　　應用于礦井環境監測的無線傳感器網絡基本結構由傳感器節點和中心節點組成，不同的監測區域均有中心節點，每個中心節點負責處理本區域內的傳感器節點傳送過來的無線數據，而基站模塊負責接收來自各個監測區域內的中心節點發送出的無線信號，基站模塊最終可接入互聯網，使得無線傳感器網絡的信息能夠被遠程終端訪問到，系統結構如圖1所示。

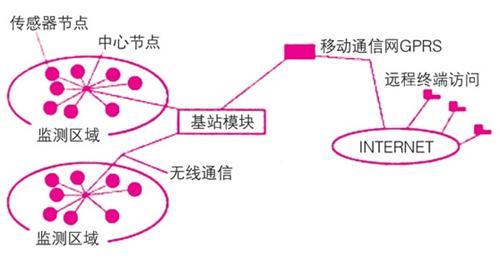

圖1 無線傳感器網絡系統結構

　　在煤礦生產過程中，礦井中的物理環境可以由瓦斯傳感器、溫濕度傳感器、粉塵傳感器等進行感知[3]，這些傳感器的輸出信號由msp430f1611單片機(文中采用telosb硬件平臺)接收，經過cpu的處理后，利用rf收發模塊cc2420可將輸出信息進行無線發送，傳感器節點的電源由電池提供。傳感器網絡節點的硬件結構如圖2所示。

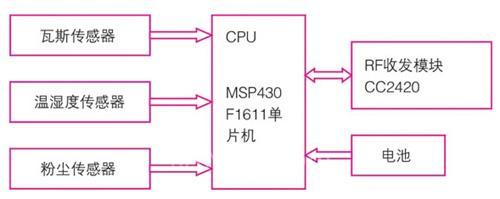

 傳感器網絡節點的硬件結構

　　3 傳感器網絡的拓?fù)浣Y(jié)構

　　拓?fù)浣Y(jié)構的設計具有很強的針對性，設計何種拓?fù)浣Y(jié)構是根據所需的應用場景而提出的。礦井開拓即從地面向地下開掘一系列井巷，通至采區，隨著開采的進行，井下巷道的形狀和位置不斷變化。依據傳感器節點之間的位置，將網絡中的所有節點劃分為一個個的簇單元，每個簇單元采用星型拓?fù)浣Y(jié)構并且有一個簇頭節點(中心節點)。因此，在整個無線傳感器網絡中就存在著兩種類型的傳感器節點：普通的傳感器節點和簇首節點(中心節點)。我們將礦井監測系統分成兩個子系統，第一個子系統由低傳輸范圍的和能量受限的簇節點組成，而另一個子系統由傳輸范圍較遠并且具有更多能量供給的簇首節點(中心節點)組成。第一個子系統形成了無線傳感器網絡的底層網絡，而第二個子系統則形成了該傳感器網絡的上層網絡[4]。整個傳感器網絡的拓?fù)浣Y(jié)構如圖3所示。

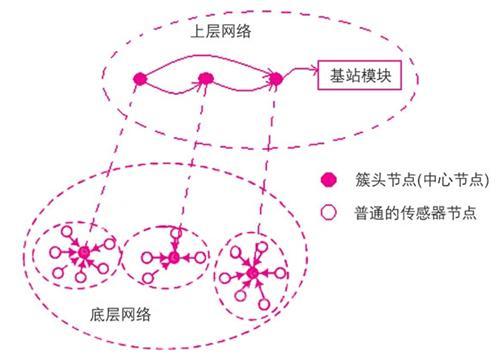

 拓?fù)浣Y(jié)構邏輯圖

　　4 軟件設計

　　軟件系統的主要功能包括傳感器數據采集與處理、無線收發和節點定位等。傳感器數據采集與處理模塊主要設置瓦斯信號的采集參數并控制采集、讀取溫濕度傳感器的數據等;無線收發模塊控制對命令或數據的接收和發送;節點定位模塊對節點進行實時定位。節點系統要支持傳感器網絡，需要考慮網絡層的支持，方便系統擴展，因此系統軟件的實現是在嵌入式操作系統上進行的，無線傳感器網絡中節點使用的操作系統為tinyos。tinyos是由加州大學伯克利(berkeley)分校開發的開放源代碼操作系統，是一種專門為嵌入式無線傳感器網絡設計的操作系統，其特點是體積小、結構高度模塊化、基于組件的架構方式、低功耗等，這使得它能夠突破傳感器節點各種苛刻的限制，可快速實現各種應用，非常適合wsn的特點和應用需求。

　　4.1 現場傳感器數據獲取

　　通過各種傳感器，如瓦斯傳感器、溫濕度傳感器可以感知礦井現場的物理環境，分布在現場的節點需要獲取傳感器的數據進行處理并無線發送出去。下面以筆者實現的test程序?yàn)槔?，分析獲取傳感器數據的方法[5]。該程序?qū)崿F(xiàn)了傳感器節點無線接收其他節點的命令，根據該命令控制本節點是否獲取傳感器數據并無線廣播出去。其中，確定adc通道的代碼為：

　　enum

　　{ tos_adc_gio0_port = unique("adcport"),

　　tosh_actual_adc_gio0_port = associate_adc_channel(

　　input_channel_a0,

　　reference_vrefplus_avss,

　　refvolt_level_1_5　),　　};

　　根據程序的功能確定所需的組件為：main，testm，timerc，genericcomm，ledsc，adcc。在本文中，genericcomm組件的功能是接收上級節點發送來的命令，決定是否獲取傳感器的數據并將獲得的數據無線發送出去;timerc組件的功能是觸發節點adc采集傳感器數據且可設定采集頻率;adcc組件實現對模/數轉換器的控制;ledsc組件的作用是控制傳感器節點上led燈的顯示。該程序的程序結構組件圖如圖4所示。

 test的程序結構組件圖

　　4.2 節點定位研究

　　(1)telosb節點的rssi值：telosb節點的無線通信模塊采用的是cc2420無線收發芯片，該芯片內置了一個8bit 的 rssi寄存器，通過采樣8個符號周期的rss獲得rssi的均值。在tinyos2.x下cc2420activemessagec組件提供的cc2420packet接口中定義的getrssi()命令能夠?qū)崿F(xiàn)獲取接收信號的rssi。根據cc2420的規格說明書[6](datasheet)中的描述，cc2420所提供的rssi的存儲器是一個帶正負號的寄存器，實際上是將一個字節分為正負兩部分，從寄存器讀出的值還需要加上一個偏移量，對應于每次獲得的原始rssi其轉換方法如下：

　　if (rssi_raw < 128)//正值

　　{　//錯誤取值，不處理　}

　　else if (rssi_raw > 127)//負值

　　{　rssi = -1 *((rssi_raw -1)^(0xff))-45;// rssi 轉換公式，單位 dbm　}

　　上述轉換方法中rssi_raw為通過getrssi()命令獲得的寄存器中的原始rssi值，經過轉換公式轉換后的實際rssi值為rssi，單位為dbm。由于telosb節點的最大發射功率0dbm，因此經過傳輸損耗的接收信號的rssi值不可能為正，即當rssi_raw為正值時是沒有意義的[7]。

　　(2)基于rssi值的節點定位：根據3.2.1中的方法可獲得rssi值，然后采用基于接收信號強度指示定位算法[2]實現節點的精確定位，具體方法為：已知發射節點的發射信號強度, 接收節點根據收到信號的強度計算出信號的傳播損耗，然后根據信號傳播模型公式(1)將傳輸損耗轉化為距離，再利用三邊測量法計算出未知節點的位置。在實際定位中，要保證未知節點處于三個以上發射信號強度和位置坐標已知的參考節點的通信范圍內，未知節點根據接收信號強度計算出信號的傳播損耗，進而計算出節點位置。

　　其中，p(d)為接收信號強度;p(d0)為發送信號強度;n為路徑長度和傳輸損耗之間的比例因子;d0表示參考節點和基站間的距離;d為未知節點和基站間的距離;γ為修正因子，根據經驗進行修正。

　　5 結束語

　　本文介紹了無線傳感器網絡在礦井環境監測中的系統結構、網絡節點硬件結構和應用于礦井監測的網絡拓?fù)浣Y(jié)構;在軟件設計方面，分析了基于telosb硬件平臺的傳感器信號獲取方法并給出了具體實現，最后對基于rssi值的節點定位技術進行了研究。本文提出的無線傳感器網絡礦井監測系統對于提高煤礦的安全生產能力和管理水平具有較高的實用價值。
