內容摘要：本文介紹了HIVERT變頻調速裝置在煤礦主要通風機中的應用技術，以及在河南神火煤業公司下屬礦井主通風機中的現場應用效果。實際應用表明，新投入或改造后的主通風機變頻調速裝置達到了節能降耗的效果，提高了設備安全可靠運轉，進一步夯實了安全生產的基礎。

　　關鍵詞：變頻調速 主要通風機

　　一、 引言

　　礦井主要通風機(簡稱主扇)主要有離心式、對旋式以及軸流式主扇，用于向井下提供新鮮風流、排除污濁空氣和有害氣體，是煤礦的安全生產的基本保障。主扇24小時連續運轉，其電耗量較大，平均電耗占礦井電耗的15%以上。近年來，我國礦井主扇多采用軸流式對旋通風機，對旋主扇風機由兩臺交流隔爆異步電動機組成，每臺電機軸端安裝風葉，兩風葉相對互為反向旋轉，組成對旋結構。

　　該類型風機傳統的調節系統是通過調節葉片角度來實風量的控制，但是只適合較長階段的風量調節，且調節不方便，可調范圍小的缺點。電機全速運行，能耗較大。另一種調節系統是調節風機電機轉速，實現風機風量的調節。風機電機先前常用的晶閘管串調系統已經由變頻調速所代替，并且還能達到節能降耗的效果。

　　神火煤業有限公司下屬的煤礦已經投入使用了16套HIVERT高壓變頻調速裝置在主要通風機中(風機電機均在450kW以上)，目前系統運行良好。因此避免了由于這些礦井通風系統變化，風機風葉角度調到最小，使用風門調節風量而造成風機系統運行效率低，電能浪費嚴重，運行狀況差，增加維修工作量的缺點。

　　二、煤礦主要通風機變頻器選型應考慮的問題

　　變頻器是實現自動化控制，提高工作效率，節約電能，增加經濟效益，完成全年各項經濟指標的重要物質基礎，根據公司現場實際情況，電力供應情況，選擇合理的設備，才能最大限度地發揮其節能作用，實現節支降耗，增加效益。

　　煤礦變頻器的選擇應考慮如下的問題：

　　1.總體設備應考慮現有的、成熟的、定型設備。研制與選型，以設備的高可靠性為主，但也要注意其技術的先進性。

　　2.根據電力供應情況、設備的相互協調與配合，應科學合理使其發揮最大的效能。

　　3.當一臺變頻器用于多臺電機時，應滿足至少要考慮一臺電動機啟動電流的影響，以避免變頻器過流跳閘。

　　4.礦井主扇風機都是一用一備。為了節省投資，可以使用一臺變頻器實現一拖二功能，或者使用兩臺變頻器分別控制兩臺主扇風機。如果使用一臺變頻器實現一拖二，應該考慮配置工頻旁路系統，以防變頻系統出現故障而導致礦井停風事故。

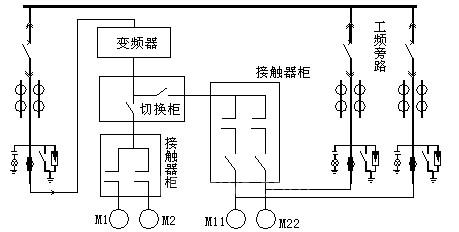

一拖二變頻器含工頻旁路示意圖

　　三、主要通風機變頻調速裝置在使用中需要注意的問題

　　如何確保主要通風機變頻調速裝置安全無故障的運行，除設備本身的質量重要外，后期的維護與保養工作就尤為重要，不但影響設備是否保持在完好的狀態下運行，同時對設備的壽命也起了至關重要的作用。我公司通過使用HIVERT變頻調速裝置后，在日常的維護和保養中應用應該注意如下的問題：

　　1、培訓專業的維護保養工作、管理人員，確保系統無故障運行;

　　2、定期、定量的對各部件有計劃的進行檢查保養;

　　3、有充分的備品備件，以備緊急情況及正常維護保養之需;

　　4、與相關部門專業技術人員通過對礦井通風實時參數進行分析總結，做好調速裝置及相關輔助系統運行工況的調整，以滿足礦井生產需要，實現不浪費、不超負荷，讓系統在最優工況下運行;

　　5、與生產廠家、兄弟單位加強溝通交流，同時需要通過網絡獲取該產品或類似產品的最新信息，從而來更好的維護保養、管理系統。

　　四、投用主要通風機變頻調裝置后的經濟性、安全性及節能性的分析

　　通過投入使用以來，HIVERT變頻調速裝置不管是在安全性、經濟及節能方面都收到了良好的效果。

　　1、采用變頻調節后，系統減少了對電網的沖擊，同時具備軟啟動功能，使電機啟動電流不超過額定電流，啟動時間相應延長，對電網無沖擊，啟動平穩，低速運行，風機的振動、噪音和溫度明顯降低，延長了電機及風機的使用壽命。進一步提高了主扇風機的安全性;

　　2、如高壓變頻調速裝置出現故障，亦可切換到工頻運行，保證風機不停風，不影響礦井通風，確保礦井安全生產;

　　3、高壓變頻器采用單元串聯多電平方式，諧波成分小，功率因數高。 采用計算機進行過程控制，安全可靠，維護量小。

　　4、節電效果顯著。改造前主要通風機運行效率低，在55%以下，采用高壓變頻調速裝置后，風機效率提高到78%以上，尤其是在籌建或技改中的礦井，通過變頻調速，節電效果顯著。

　　五、結語

　　綜上所述，應用變頻技術節約能源，收益的是國家和用戶。即使變頻器比較昂貴，對推廣變頻技術應用有一定影響，但必需明白節能是基本國策，一次性投資與后期投資的比較，避免錯誤的行動導致錯誤的結論，只有利用高新技術，不僅省電又省事。
