一、前言

　　漿染聯合機包括了漿紗和染整功能，應用于紡織工業織前準備工程，完成上漿工序。同時適應有梭及無梭織機的配套要求，滿足淀粉漿、化學漿、混合漿等對純棉、麻、及其混合織物、化纖及其混紡等短纖織物的經紗上漿。適應高密，細支寬幅各類織物品種的漿紗工藝要求，是棉紡織廠開發生產高產值、高效益織物品種不可缺少的關鍵設備。

　　二、ASLGA389型染漿聯合機概況

　　(1)經軸規格：最大直徑φ1000mm，適應幅寬1800mm。

　　(2)織軸規格：最大卷繞直徑φ800mm，織軸最大軸管長度2760mm。

　　(3)經軸架數量：4組16只。

　　(4)速度：2～60m/min。

　　(5)蝸牛速度：0.5m/min。

　　三、漿染聯合機的組成

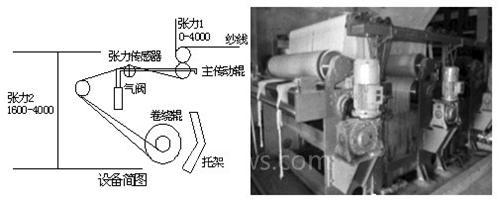

　　漿染聯合機由經軸架、染色部分、烘房、儲紗架、漿槽、濕分絞、車頭等部分組成。設備的簡圖如下：

　　四、變頻器的應用

　　1、全機張力調節：

　　整體傳動：主電極為11kW，4極變頻電機，變頻調速。邊軸傳動采用汽車萬向聯軸節。

　　(1)引紗輥由XP1無級變速器調節。

　　(2)靠經軸架5臺機車采用1臺P4無級變速器調節。

　　(3)出染槽(3只水洗軋車)用1臺P4無級變速器調節。

　　(4)最后1臺軋車與染色烘房之間采用1臺XP1無級變速器調節。

　　2、卷繞軸的控制

　　采用偉創AC62-22kW變頻器和22kW變頻電機，通過1:1.3的皮帶盤帶動卷繞輥;PLC控制整機程序及動作。采用張力輥和張力檢測器。

　　(1)張力輥由氣缸壓力給定(CYLINDER 0.15～0.63Mpa);

　　(2)張力傳感器輸出0～10V信號(Type PW70d/AIP65 360度 2571Ω±1%);

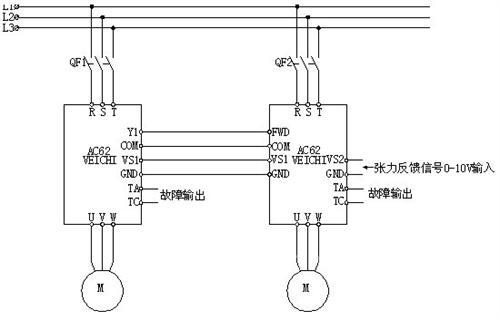

　　3、變頻器控制接線圖

　　五、總結

　　以前國內大多引進此類設備，大多采用直流調速和機械無級變速裝置。近年來采用變頻調速為用戶所接受。為此我們對漿紗機變頻控制進行改造，并取得滿意的效果。

（轉載）
