引言：為降低運行成本，提升企業的現代化和信息化水平，基于和利時公司LK系列PLC的城市泵站供水調度監控系統，主要由監控組態軟件HollyView、高速數據通訊網絡(VPN)及PLC系統三部分組成。系統組成的概念建立在一個開放式、模塊化結構的基礎之上，并使系統可以靈活、方便地實現復雜的編程和組態工作。

　　根據城市泵站供水調度監控系統運行的要求，并充分考慮系統的高可靠性、實用性、便捷性、可維護性和可擴展性的要求，實現了對整個泵站供水調度系統的控制操作、數據采集和信息的實時性、準確性、完整性和統一性。整個系統分上位機監控層、PLC控制層、現場儀表層和通訊網絡幾部分。

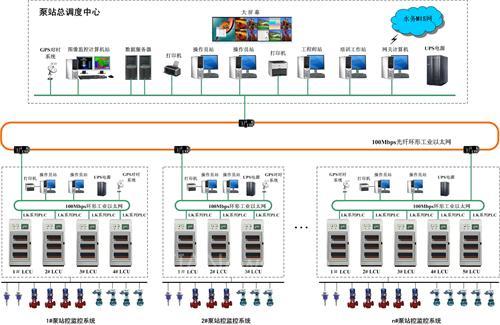

城市污水泵站自動化系統示意圖

　　中央監控中心(上位監控層)

　　中央控制中心位于系統主控中心內，是整個泵站自動化信息系統的核心，負責管理整個監控系統的數據庫、生產過程調度。現場控制站將數據信息通過通訊網絡傳輸?shù)奖O(jiān)控計算機上，系統能自動完成數據的儲存、顯示、分析、報警、共享。同時，主控中心與系統分控中心分工控制現場泵站，并且互為備用。

　　PLC控制站(現場控制層)

　　系統在每個泵站分別配置控制站，負責對各個現場泵站運行的自動監視與控制。PLC控制站包括控制機柜、 LK系列PLC控制器、各種I/O模塊、操作觸摸屏、視頻監控設備等。

　　現場儀表層

　　現場儀表層位于系統的最底層，是整個系統的數據來源。主要包括用于采集現場數據的各種儀表，負責數據的采集、顯示、報警以及用于傳送到PLC控制站和中央監控中心。

　　通訊網絡

　　系統通訊網絡是實現系統統一性、穩定性、安全性與完整性的關鍵所在，是實現系統功能的基礎。針對于本應用，我們采用VPN(Virtual Private Network虛擬專業網絡)技術將各泵站和監控中心組成一個虛擬局域網，采用該傳輸方式的泵站，既可實現數據的傳輸，也可實現監控圖像的傳輸。
