項目簡介：

　　受惠于智能型手機、平板計算機等商品帶動觸控面板的需求升溫，制程中所需的高精度與高穩定度的控制設備及檢測機臺等需求也大幅成長，各設備廠商們更是努力提升自家產品的技術與質量。在觸控面板的制程中，線性測試成為各大面板廠廣為采用的一種面板測試方式，其中也需要一定的力量來模擬手指的運動，對面板進行輸入性的測試。因此在測試過程中，運動控制及數據擷取這兩大功能扮演極重要的角色;但目前若是單采用可程序邏輯控制器(PLC)來完成這些功能，一旦軸數過多時，相對在數據傳遞的速度與數據量倍數成長，也因如此傳統PLC因為中央處理器的運算的受限，無法與PC-base系統抗衡達到市場要求。研華的工業計算機具有長期供貨及穩定的測試流程優勢，在結合數據擷取卡及運動控制卡后，成為觸控面板機臺設備廠商青睞的最佳解決方案。

　　系統需求：

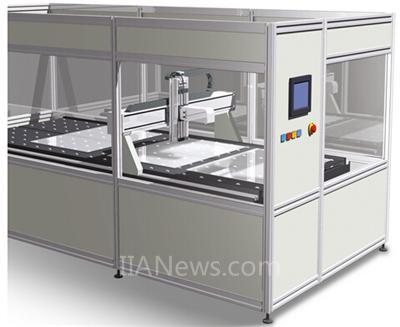

　　該應用提供觸控面板的線性測試設備需要高精度的運動控制與數據擷取功能，透過測試力量在面板表面上做下壓并移動的動作，以測試面板的良好與否，并且透過相關數據以得知面板的情況。此外，還需具備PC能處理大量圖形運算及儲存的功能。

　　此外，為了避免工廠停工可能造成慘重損失的情況，產品必須要能提供快速且長期的維護服務。早期客戶企圖以商用計算機來進行機臺控制，但開發時程至少得花客戶六至八個月的時間，一般商用計算機的產品生命周期最多兩年，這樣的選擇使得客戶花費心力與精神所開發出來的軟硬件很快就成了無人維護的產品，所以全球服務團隊都能在當?shù)靥峁┳羁烨易顚崟r的服務，可以讓客戶免去因維修機器而必須停工的夢魘，也成為了一大考慮因素。

　　產品兼容性則是客戶另一項重要訴求，期望廠商從計算機、控制卡、驅動程序等一應俱全，因此無需因為使用了不同廠商的產品而要勉強配合，甚至出現不兼容等等的問題。

　　系統概述：

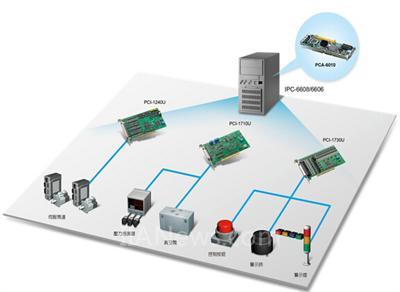

　　配合設備小型化的趨勢，研華為客戶提供的IPC-6608/IPC-6606是一款直立式的工業計算機，適用于空間較小的機臺，且其提供的快速復原(recovery)功能，更是工廠設備不可缺的功能，當遇到設備當機或中斷等狀況時，透過此功能可以在最短的時間內讓系統恢復正常。

　　PCI-1710U數據擷取卡具備0.005V高分辨率，可測量物理的微弱訊號，當測試機臺對面板進行壓力測試時，PCI-1710U可搜集面板所輸出的壓力值，藉以了解面板動作是否正常。此外，PCI-1710U數據擷取卡所提供的Utility，則讓客戶只要進行簡單的設定就可以完成所要執行的動作，省下客戶不少開發的時間。另外，研華的PCI-1240U運動控制卡，每秒可輸出高達400萬次的運動控制訊號，其它特性包含可運行2至3軸的線性補間以及2軸的圓弧補間，因此客戶可以更快速更精確的執行運動控制，既不會造成系統的負擔，也不會浪費系統資源。

　　專案導入：

　　IPC-6608/IPC-6606 8/6槽直立/壁掛式機箱，配備PS/2以及備援電力供應，兩個/一個前置式5.25吋硬盤，一個3.5吋FDD與兩個前置式USB界面

　　PCI-1710U 100 kS/s，12-bit，16信道多功能數據擷取泛用型PCI卡

　　PCI-1730U 32信道隔離數字輸入/輸出數據擷取泛用型PCI卡

　　PCI-1240U 4軸步進與伺服馬達控制泛用型PCI卡

　　結論：

　　研華產品可滿足觸控面板設備制造商對于運動控制與數據擷取兩大功能整合的特殊需求外，對于產品兼容性、設備空間、故障處理、甚至售后服務等層面也都能為客戶提供最優質的服務與保障;此外，研華的全球維修網使得研華的產品服務更具可靠信，讓業務范疇遍及兩岸三地的設備廠商降低系統維護的成本，更是讓工廠作業不中斷的重要環節。

（轉載）
