1、引言

　　我國食品包裝機起步于上個世紀70年代末，年產值只有七八千萬元，產品品種僅有100多種。近5年來食品和包裝機械行業每年以11%～12%的平均增長速度發展，高于同期國民經濟增長速度。包裝機水平上了新臺階，出現了規?；?、成套化、自動化。

　　高科技技術成果應用，使用機電一體化，操作簡便化，控制程序化到完美體現。枕式全自動包裝機應用廣泛，適應性強，可用于餅干、方便面、糖果、雪糕及其它小食品包裝，也可用于醫藥、零部件、紡織、輕化和日用品包裝。

　　2、工藝要求

　　食品包裝機主要完成成型、定位、包裝和封口等功能;

　　袋長在開機、停機以及調整包裝袋數時都能夠保持一致;

　　核心控制元件要性能穩定，響應速度快;

　　設備能適應復雜的工作環境。

　　3、控制原理

　　(1)、電氣系統組成

　　電源采用三相五線制(或三相四線制)380V/50Hz供電，消耗功率約為5kW。

　　主機的電氣系統主要由三部分組成，可編程控制器(PLC)和D800矢量控制變頻器調速為核心的控制部分及加熱控制部分。

　　(2)、全自動枕式食品包裝機工作原理

　　加熱系統

　　系統接通控制柜電源后，即可選擇進行加熱。加熱器采用48V安全電壓，設定需要的加熱溫度后，一般大約需20min即可達到設定的溫度。

　　運行及速度設定

　　主機采用D800矢量控制變頻器進行調速。變頻器調速的實現由端子電位器R1設定運行速度。通過外接速度儀表顯示的是電機的轉速。

　　追蹤系統

　　追蹤系統是包裝機的控制核心，由PLC程序控制，該系統可根據被包裝物品的形狀和大小精確定位，采用正反向雙向追蹤, 進一步提高了追蹤精度。對包裝材料在生產過程中出現的誤差及時發現，同時準確地給予補償和糾正, 避免了包裝材料的浪費。機器運行后，薄膜標記傳感器不斷的在檢測薄膜標記(色標)，同時機械部分的追蹤微動開關檢測機械的位置, 上述兩種信號送至PLC，經程序運算后，由PLC的輸出控制追蹤電機的正反追蹤。檢測若在追蹤預定次數后仍不能達到技術要求, 可自動停機待檢，避免廢品的產生。

　　食品包裝機對變頻器調速的要求

　　食品包裝機所用傳動系統雖然應用功能比較簡單，但對傳動的動態性能有較高的要求，系統要求較快的動態跟隨性能和高穩速精度。因此必須考慮變頻器的動態技術指標，選用D800系列高性能變頻器才能滿足要求。

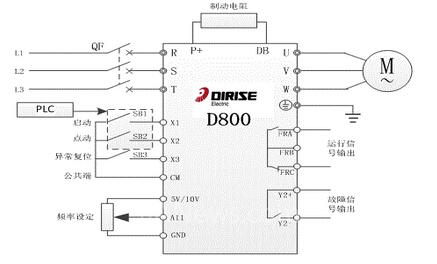

　　(3)、控制原理圖

　　直流制動電阻端子P+、PB外接制動電阻R0，使系統在停車時，實現瞬間安全停車;

　　控制回路輸入端子中，X1為運行信號，接收來自PLC的輸出信號，變頻器按設定頻率正轉運行; X2接收來自PLC程序控制輸出的點動信號，變頻器實現點動運行;

　　頻率給定由安裝在電控柜上的電位器R1進行設定，方便現場操作工根據生產需要進行調速;

　　控制回路輸出端中, FR/A和FRC為變頻器運行指示，Y2+和Y2-為故障輸出端子, 當變頻器故障時，PLC接收故障信號，程序控制系統報警及自動停車。

　　4、控制優勢

　　(1)、簡化傳動系統，提高了機器運轉的穩定性和可靠性，降低了機器運轉的噪音，大大延長了使用壽命和最大限度的降低故障率，減小企業維修費用;

　　(2) 增加產量、降低成本。可以提高生產技術水平，使產品產量和品質都得到提高，并能有效節約成本，實現利潤最大化;

　　(3) 實現包裝機高效、低能耗、自動檢測等多功能;

　　(4) 通過轉矩提升、防止失速和再啟動等功能，實現不跳閘運行;使產品質量穩定、效率提高。

　　5、主要參數設置

　　03-01=1或2 運行命令源為端子命令通道

　　03-00=3 速度指令給定通道為AI1

　　01-01 最大運行速度(根據實際情況設定)

　　01-13 加速時間(根據實際情況設定)

　　01-14 減速時間(根據實際情況設定)

　　09-00=1 X1為正轉運行

　　09-01=17 X2為正轉點動

　　09-02=6 X3為異常復位

　　09-14=1 繼電器FR為運行指示

　　09-13=3 繼電器Y2為故障指示
