軟件CEM -- 先進的連續排放監測

ainet.cn 2014年12月09日

　　Pavilion8 CEM軟件是一種預測排放監視系統(PEMS)，是在Pavilion8平臺上開發的，他能夠?qū)Φ趸?NOx)、一氧化碳(CO)、氧(O2)和其他排放氣體進行高精度測量，是一種替代昂貴、基于硬件連續排放監測(CEM)系統的解決方案。

　　軟件CEM

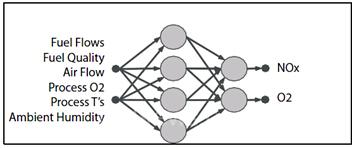

　　軟件CEM系統開發了一種在線模式，利用現有工廠傳感器的歷史和實時數據，連續監視排放。Pavilion的混合建模技術集成了非線性經驗模型，如神經網絡以及第一原則模型，在工業領域提供了最準確的預測模型。這些模型通過Pavilion8模型分析引擎的在線執行，提供了對熱源和燃料排放的實時預測。

　　模型驗證是一種常見規程，即使用已知傳感器輸入值，對已知輸出值進行驗證。把預定的輸入值施加到PEMS，然后計算得出輸出值。這些值與已知輸入值對應的已知輸出值(在建模過程中開發)進行比較，確定軟件CEM應用是否準確與合規。這個過程相當于環保局(EPA)規定的每季度審計規范。

　　軟件CEM模型的開發

　　已認證的軟件CEM已在美國200多個熱源點使用，連續對NOx、CO、O2和其他排放氣體進行監測。軟件CEM已被證明可以滿足EPA在鍋爐、窯爐、往復發動機、渦輪機和其他排放源對PEMS系統的要求。

　　在任何現場活動開始前，都要舉行討論軟件CEM項目范圍的開工會。會議中要建立軟件CEM的功能設計，并確定必要的過程傳感器。后面“過程傳感器舉例”一節將介紹使用木材、石油或天然氣為燃料燃燒器的典型傳感器。

　　如果沒有現成的系統(即硬件CEMS或其他監控系統)，可以從過程的歷史數據庫或Pavilion的數據記錄器(Data Logger)獲得過程數據。如果現有硬件CEMS沒有排放數據，可以使用環境檢測公司當時收集的累計排放數據。排放單位可以按照2至7天的運行周期(取決于單位的復雜性)收集數據。在這個過程中處理和累計數據，由此構建高精確度的排放模型。

　　傳感器驗證系統

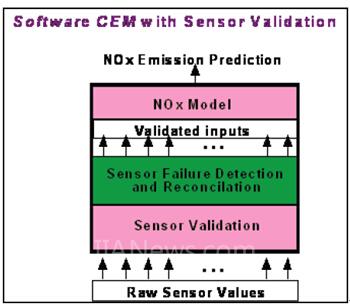

　　軟件CEM 可以為過程傳感器構建一個傳感器驗證系統。此系統可用于確定可變的輸入(例如空氣流量、過程O2等)和排放輸出(NOX、CO、O2和CO2)。

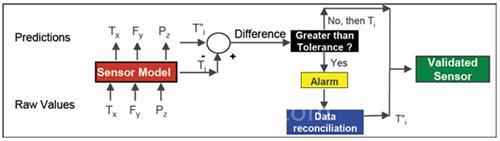

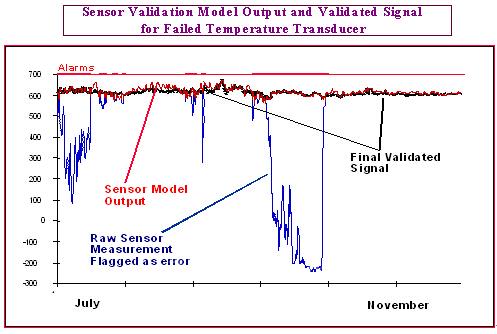

　　傳感器驗證系統由多個模型組成，模型中包含了能檢出故障(或漂移)的儀器，當儀器出現故障時，軟件CEM會自動重建適當值來代替，確定準確的排放。如果在正常運行期間輸入傳感器出現故障，傳感器驗證系統有能力使用來自其他傳感器的信息，重建發生故障傳感器的值。

　　除了準確連續預測排放，軟件CEM也能發出報警，提醒操作員出現故障的傳感器。

　　預測排放監測

　　系統由排放模型構成，反映了過程運行和環境條件與排放之間的關系。

　　對于大多數PEMS系統的一個重要監管要求是要有95%的正常運行時間。通過使用Pavilion的傳感器驗證系統，本軟件CEM通常能達到> 99%的正常運行時間。

　　使用軟件CEM和傳感器驗證系統模型開發的在線預測排放，在系統開始上線時，就具有連接過程分布式控制系統或數據歷史數據庫的接口。軟件CEM獲取當前的過程數據，把數據傳輸給模型執行，然后以標簽值的形式返回排放量預測。

　　這種方法可以讓現有的操作員界面為操作或工程人員提供信息。該軟件CEM可以與市售的報告軟件套件相集成。

　　環保法規和軟件CEM

　　EPA和政府機構已經批準了軟件CEM執行NOX、CO、O2和其他排放氣體的連續監測，已在美國200多個單位實施。加拿大環境部和臨時機構也接受軟件CEM可以作為預測排放監測系統(PEMS)使用。

　　EPA排放測量中心的PEMS評估

　　EPA排放測量中心已開發了5種PEMS協議和性能規范，基于使用5種軟件CEM的數據已經發布到EPA的Web網站()。EPA聘請了一家獨立顧問公司評估PEMS，根據這家公司提議，EPA已決定要求PEMS具有傳感器驗證，消除了由于傳感器故障造成錯誤預測的可能性。

　　EPA還決定專家人員必須構建一個傳感器驗證系統。排放測量中心現在已經認可軟件CEM可作為硬件PEMS的一種可替代方案，大多數州也遵從EPA的建議。

　　EPA對PEMS 的基本要求是：

　　開始運行相對精度測試審計(RATA)的9個測試：

　　? 在低排放率的3個測試運行;

　　? 在正常排放率的3個測試運行;

　　? 在高排放率的3個測試運行。

　　傳感器驗證系統的示范;

　　· 檢測故障和漂流傳感器的能力;

　　· 調節錯誤傳感器值的能力;

　　· 季度“金磁片”檢查;

　　· 每年9次測試運行RATA。

　　具有專利的傳感器驗證系統確保預測排放數據的精確性

　　減排與過程優化

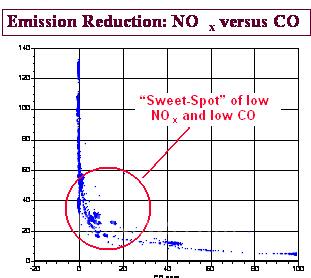

　　除了?降低成本和遵從法規，軟件CEM還提供了另一個收益 -- 用強大的過程控制減少排放，同時優化生產改善運行。下圖描述了燃氣輪機中的NOX和CO之間的反比關系。在開發 CEM軟件的同時，工程師使用Pavilion8中的一個“甜點(sweet-spot)”，這時的NOx和CO較低，運行優化，達到減少排放和改進生產的目的。

　　過程傳感器舉例

　　過程傳感器

　　下面的傳感器可用于燃氣、石油和木材燃燒器的軟件CEM應用輸入。所有的傳感器可用性已經完成評估，可以在軟件CEM中使用。

　　鍋爐傳感器：

　　? 給水流量;

　　? 爐排溫度;

　　? 蒸汽流量;

　　? 空氣流量;

　　? 進氣口溫度;

　　? 節能器出口煙氣溫度;

　　? 節能器入口煙氣溫度;

　　? 節能器出口水溫;

　　? 節能器進口水溫。

　　燃料條件：

　　? 天然氣流量;

　　? 2號油流量;

　　? 木材給進率。

　　環境條件：

　　? 相對濕度;

　　? 大氣壓;

　　? 溫度(空氣預熱溫度或煙氣再循環后溫度)。

　　用軟件CEM優化燃燒器

　　工業/商業/科研機構(I/C/I)的燃燒器和過程加熱器(P/H)都使用基于碳的燃料，如天然氣、石油、煤或某種生物質形式，連續地送入燃燒室燃燒。在此過程中，燃料進行著完全燃燒。然而，可以通過優化燃燒器的效率使這些燃料的用量最小化，從而減少燃料消耗和排放輸出。

　　效率與來自煙氣溫度和氧(O2)測量的數據直接相關。工業/商業鍋爐的燃燒室內主要引入的是空氣和燃料，燃料通過燃燒器噴嘴引入，在整個范圍內產生火焰的運行條件。完全燃燒是氧氣和溫度的函數：過氧量越大，鍋爐的燃料效率就越低。所以減少過量氧量可以提高效率。

　　相反，隨著氧減少，一氧化碳就開始形成。CO的超量表示了燃燒不完全和排放增加。監控CO可以確保排放水平保持在有限的范圍內，并使燃燒器的運行效率最大化。在燃燒器/鍋爐控制的應用中監測O2和CO，已被公共設施和工業市場所廣泛接受，在優化燃燒器/鍋爐效率中起到了強有力的作用。下圖表示了O2和CO與效率之間關系。

圖：NOX、CO、O2和效率

　　燃燒優化

　　圖中顯示了在一個典型燃燒應用中，過氧與NOx和CO的關系。也顯示了效率與過氧之間的關系。由于過氧減少，NOx減少，而CO和效率提高。為了盡量減少NOx的產生和最大限度地提高效率，應盡量減少過氧。然而，設備的安全和環境法規的限制了可以產生的CO量。結果，過氧只能降低到CO所約束的量。從這個角度看，燃燒已經優化，運行在最大允許的CO生產量對應于最低的NOx生產量和最大的效率。

　　諸如燃料成分、設備條件、環境條件和負載變化引起的干擾使這些變量轉移。其結果是，不可能決定根據負載的最佳過氧的曲線。大多數運營商使用保證不超過CO限值的輸入，雖然保證了CO的約束，但不能最小化NOx或最大化效率。燃燒優化采用了實時CO指示和燃燒過程不斷更新過氧的模型。軟件應用每次運行(每15至30秒)都重新計算最佳曲線。

　　在更復雜的情況下，除了過氧還有其他變量，顯著影響了NOx和CO的形成，可能對最小化NOx和最大化效率有用。這些被控變量的例子包括：燃燒器和過燃空氣擋板，燃燒器和過燃空氣傾斜，風箱至爐子的差壓。此外，對燃燒優化被控變量的調整可能影響其他重要的變量，如煙氣出口溫度、蒸汽溫??度，或調節噴射流量。重要的是，燃燒優化系統要遵從這些變量的限制。

　　模塊化應用良好定義的運行參數和可證實的神經網絡可以施加到燃燒源實時運行，無需額外的硬件和維護成本，最大化效率。典型的(但不限于)的運行參數(傳感器)是：

　　? 運行O2值;

　　? 出口溫度;

　　? 環境空氣溫度;

　　? 風箱差壓;

　　? 燃油流量。

　　? 進氣風板位置;

　　? 進氣風扇轉速。

　　軟件CEM的應用

　　羅克韋爾自動化的軟件CEM已經在眾多國家的300多個現場得到應用，這些國家包括：中國、新西蘭、挪威、巴林、沙特阿拉伯、阿拉伯酋長國和美國。

　　數據源

　　·鍋爐;
